[Thư viện Block thuộc tính trong CAD] mới nhất

Tìm hiểu về thư viện Block thuộc tính trong CAD

Block là một trong những thuật ngữ được kiến trúc sư sử dụng rất phổ biến trong AutoCAD để thiết kế các bản vẽ nội thất cho các công trình xây dựng. Bài viết dưới đây sẽ cùng bạn đọc tìm hiểu về thư viện Block thuộc tính trong CAD.

LINK GOOGLE DRIVE: LINK TẢI

1. Thư viện Block thuộc tính trong CAD là gì?

Block thuộc tính trong CAD là Block có chứa các biến thông tin văn bản text đi kèm theo Block được chèn vào bản vẽ với các biến thông tin có thể chỉnh sửa được sử dụng chủ yếu cho thiết kế chèn ký hiệu trục, tạo khung tên,… Do vậy mà theo đó thư viện Block thuộc tính trong CAD chính là tập hợp của các Block thuộc tính này.

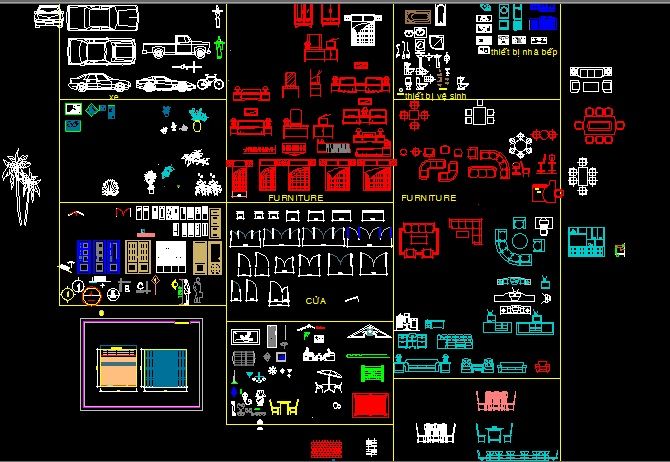

Thư viện Block thuộc tính trong xây dựng

2. Thư viện Block thuộc tính (Block Attribute) trong AutoCAD có ưu điểm gì?

• Dễ dàng áp dụng cho các bản vẽ kỹ thuật từ các dữ liệu khởi tạo của các Block thuộc tính hoàn chỉnh trong AutoCAD.
• Hỗ trợ hoàn thiện mọi yêu cầu kỹ thuật trong quá trình sử dụng, bảo gồm cả khả năng hạn chế các sai sót về kích thước của đối tượng.
• Dễ dàng thêm bớt, thay đổi, chỉnh sửa các đối tượng sẵn có của Block thuộc tính gốc theo yêu cầu của bản vẽ.

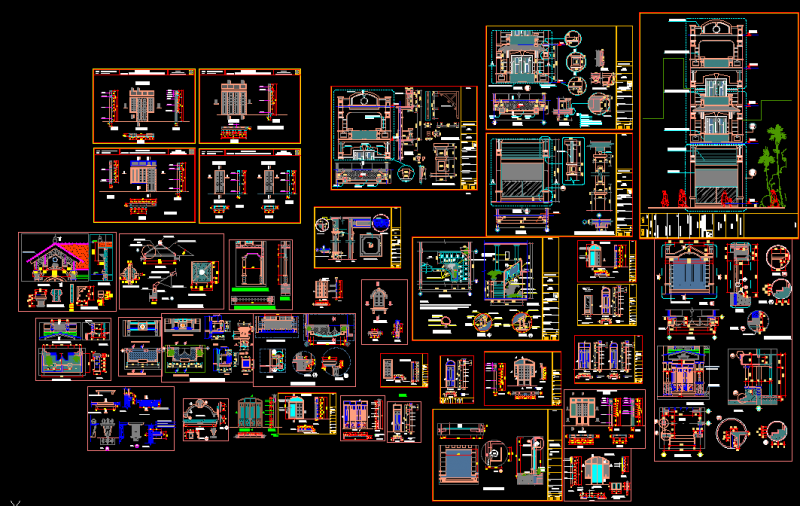

Thư viện Block tăng hiệu suất làm việc

3. Thư viện Block thuộc tính thiết bị vệ sinh trong AutoCAD

Thư viện Block thuộc tính thiết bị vệ sinh là một trong những loại thư viện Block thuộc tính không thể thiếu trong các bản thiết kế công trình dân dụng. Với công cụ này, các kiến trúc sư có thể sử dụng linh hoạt các Block thuộc tính khác nhau để tạo nên những thiết kế nhà vệ sinh hiện đại và tiện ích nhất.

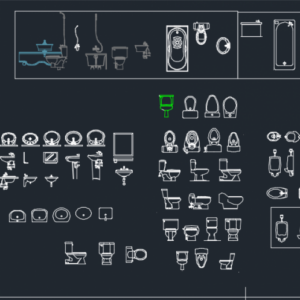

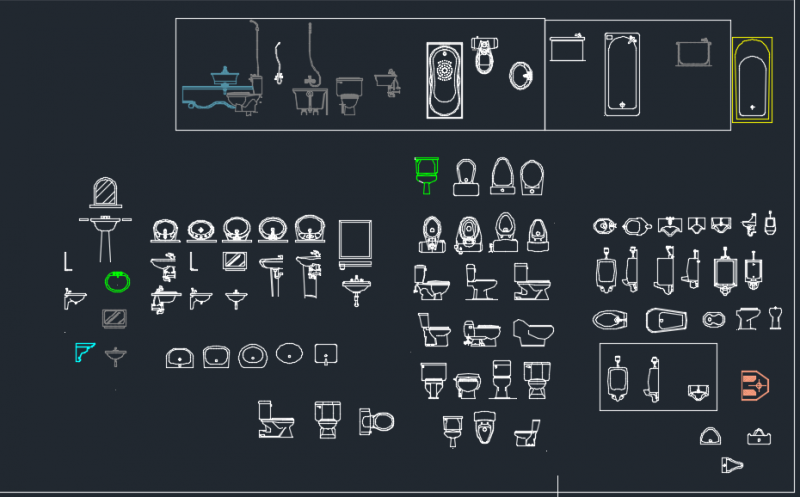

Thư viện cad thiết bị vệ sinh

4. Cách tạo Block tĩnh trong CAD, tạo Block động trong CAD, tạo Block attribute trong CAD

4.1 Cách tạo Block tĩnh trong AutoCAD

Đầu tiên bạn cần vẽ đối tượng cơ sở cho Block sau đó nhập lệnh B và nhấn Enter để mở cửa số Block Definition. Tại đây bạn sẽ cần phải đưa ra các thông tin được yêu cầu.

• Mục Name: Nhập tên của Block
• Mục Base point (điểm chèn gốc) tại đây hãy click vào ô Pick point để lựa chọn điểm chèn gốc.
• Mục Object (đối tượng) lựa chọn Select Object bằng cách quét mã để chọn đối tượng.
• Mục Behavior hãy lựa chọn Annotative để chọn Block hỗ trợ sang Layout. Tiếp theo chọn Allow exploding để có thể phá khối Block khi cần.
• Mục Setting chọn Block Unit để chọn đơn vị cho Block và thẻ Open in Block editor để cho phép mở cửa sửa đối tượng Block.

Nhấn OK sau khi hoàn thành để nhận thành quả.

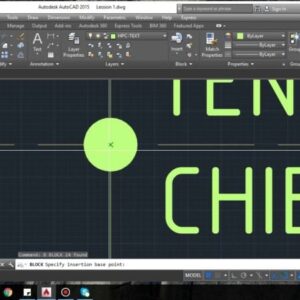

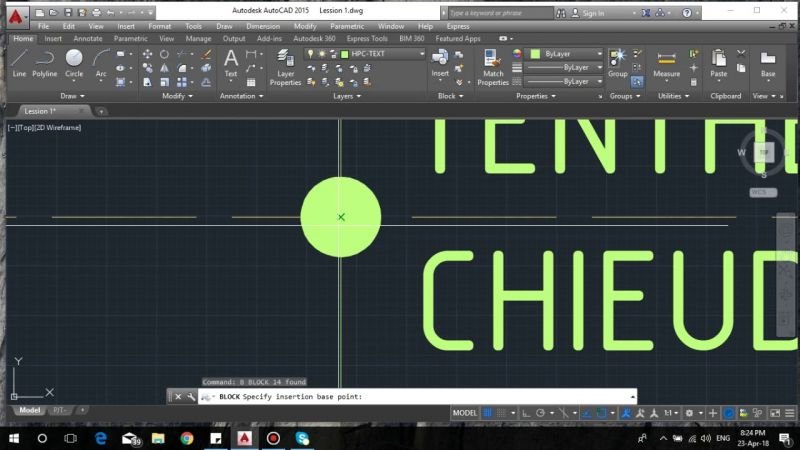

Tạo Block tĩnh trong CAD

4.2 Cách tạo Block động trong CAD

Trước hết bạn cần vẽ đối tượng cơ sở để tạo Block. Sau đó tạo một Block tĩnh như phần trước. Tiếp đến bạn tạo tham số cho Block bằng cách chọn thẻ Parameters/linear rồi vào thẻ Actionschon Stretch -> click vào đường Distance -> click chọn đối tượng -> click chọn vị trí muốn kéo -> click chọn phần đối tượng muốn kéo -> click Enter -> đóng cửa sổ chỉnh sửa Block lại.

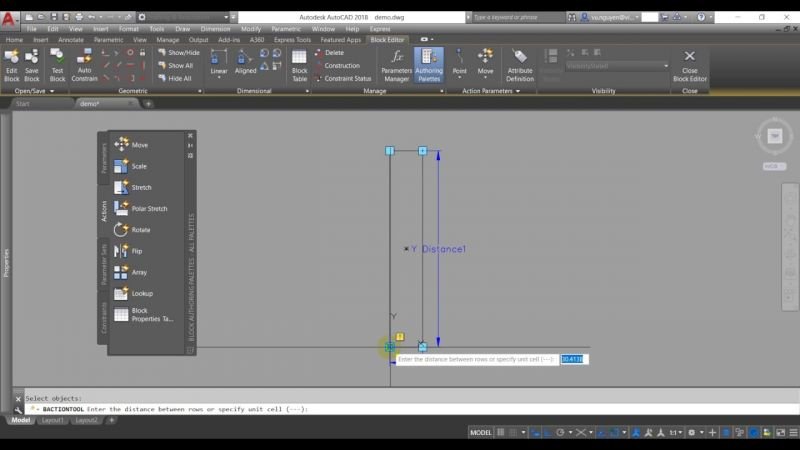

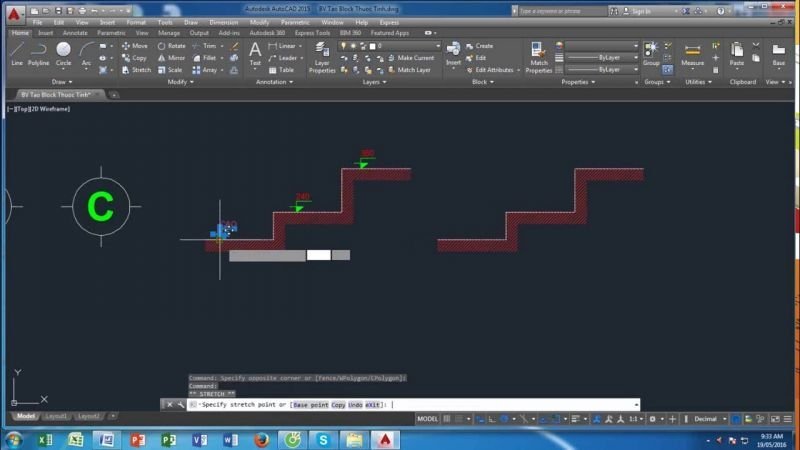

Tạo Block động trong CAD

4.3 Cách tạo Block thuộc tính trong CAD

Trước hết bạn cũng tạo Block đối tượng cơ sở sau đó nhập lệnh ATT và ấn Enter để mở hộp thoại Attribute Definition. Lúc này bạn tiến hành đặt tên Block tại mục Name, vào mục Select Objects thực hiện thao tác quét chọn đối tượng cần tạo Block. Tiếp đến vào mục Pick Point để chọn điểm gốc của Block và thêm thông số còn lại, nhấn OK để kết thúc lệnh.

Tạo Block Attribute trong CAD

Trên đây là bài viết tìm hiểu về thư viện Block trong CAD và hướng dẫn tạo các loại Block. Mong rằng đây sẽ là nguồn thông tin tham khảo hữu ích dành cho bạn đọc.

LINK GOOGLE DRIVE: LINK TẢI
