File thư viện cad điện, điện dân dụng, điện công nghiệp

Thư viện cad ngày nay là một trong những công cụ quan trọng để các nhà thiết kế tạo ra các mẫu thiết bắt mắt và chuẩn xác. Vậy hôm nay chúng ta sẽ cùng tìm hiểu về thư viện cad điện, thư viện cad điện công nghiệp, thư viện cad điện dân dụng,thư viện cad m&e,…

LINK TẢI CAD ĐIỆN: https://drive.google.com/file/d/17vevvjVW5IHEc_qAZgBWrhMM7t_SYf6q/view

Mọi người cũng tham khảo thêm

Tất cả Thư viện cad điện

1.1 Thư viện cad điện công nghiệp

LINK TẢI CAD ĐIỆN CÔNG NGHIỆP:  https://drive.google.com/file/d/1c3f4j0hJGEacJu_4XxtJvJEuqXjna_6-/view

Trong công nghiệp đặc biệt là trong ngành điện thì thư viện cad điện công nghiệp chính là thư viện được rất nhiều kỹ sư quan tâm..Để phục vụ nhu cầu của mình thì đội ngũ kỹ sư luôn tìm hiểu không ngừng những công cụ hỗ trợ .Trong những công cụ ấy có thư viện cad công nghiệp,thư viện được tổng hợp từ nhiều kỹ sư quan tâm và xây dựng. Đây chính là nơi tập hợp các ký hiệu điện trong Autocad cũng như ký hiệu ổ cắm trong cad.

Tùy vào lĩnh vực mà sẽ có những bộ thư viện khác nhau (cơ khí, xây dựng, điện lực, kiến trúc, ME ,…)

Có 2 loại thư viện đó là mặc định sẵn phần mềm và loại được người dùng tạo ra trong quá trình sử dụng.

-Thư viện có sẵn: là các bộ ứng dụng có sẵn được nhà sản xuất cung cấp, khi dùng chỉ cần kéo thả. Thư viện người dùng tự tạo. Thông thường các kỹ sư điện sẽ tập hợp cho mình một số file cad và thường xuyên sử khi cần thiết bất cứ lúc nào.Thư viện do người dùng tự tạo có tính phù hợp với cá nhân cao hơn, chứa các đối tượng quen thuộc với người sử dụng hơn.

-Thư viện cad điện chính là thư viện tổng hợp được mặc định sẵn mà trong đó sẽ có thư viện cad điện dân dụng, thư viện ký hiệu điện, thư viện tủ điện, …

1.2 Thư viện cad điện dân dụng

LINK ĐIỆN DÂN DỤNG: https://drive.google.com/file/d/1RC5qgZKjPlZtPujubtlLv4mgFkHU74BH/view

-Mở đầu thư viện cad điện công nghiệp chính là thư viện cad điện dân dụng. Thư viện cad điện dân dụng bao gồm các file đồ điện dân dụng như cánh quạt trần, quạt treo tường, đèn thả trần,bình nóng lạnh,ổ cắm đơn …

Xem thêm: Hơn 1000+ mẫu đèn led tại SKYLED.COM.VN

-Như vậy, thư viện cad điện dân dụng đã vẽ ra toàn bộ những đối tượng cần thiết cho hệ thống điện trong gia đình.Với file thư viện cạc điện dân dụng này, bạn sẽ dễ dàng hơn trong việc thiết kế lắp đặt và không cần thiết phải làm nhiều lần.

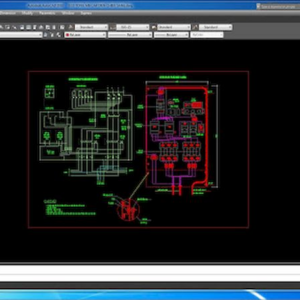

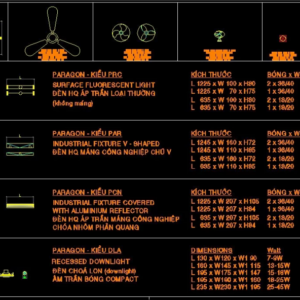

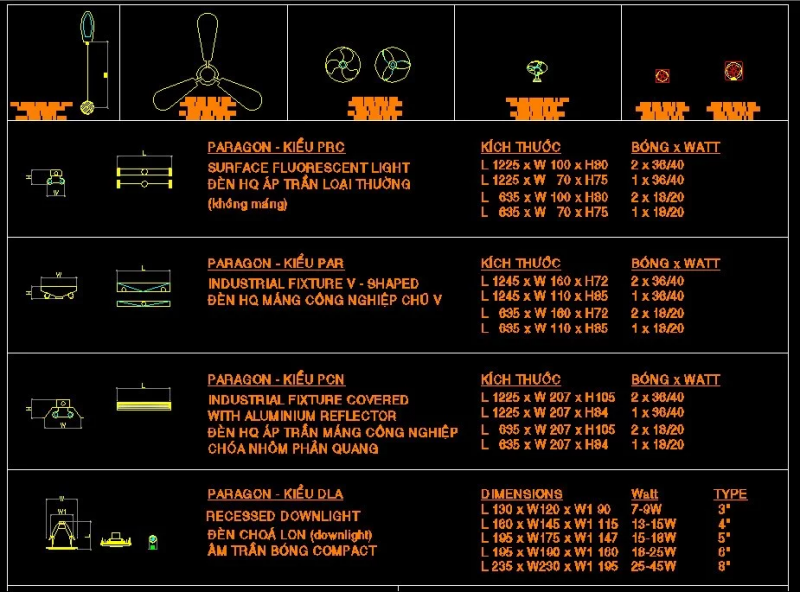

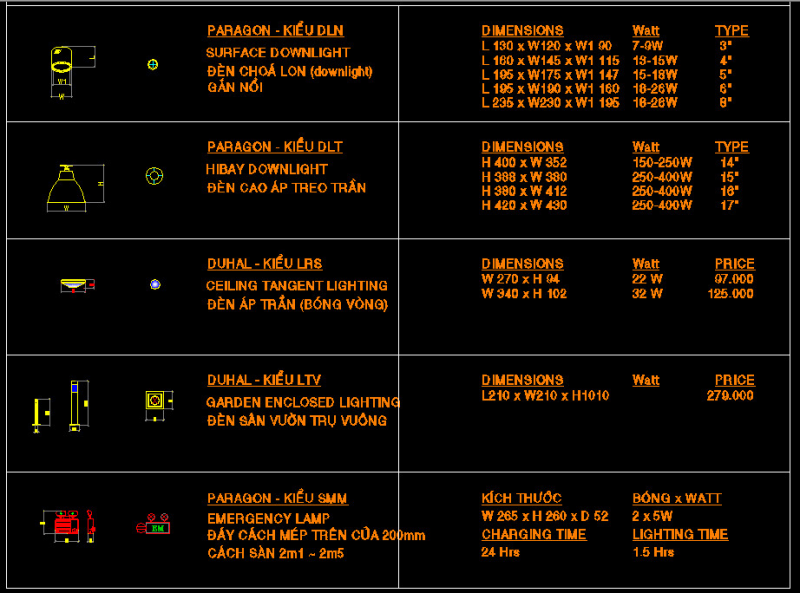

Bản vẽ cấu tạo điện của một vài thiết bị điện dân dụng:

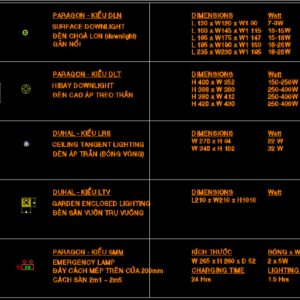

Những thiết bị trong thư viện Autocad 1

Những thiết bị trong thư viện Autocad 2

1.3 Thư viện ký hiệu điện trong autocad

Bản vẽ điện dân dụng Autocad là bản vẽ thể hiện thông tin cách bố trí thiết bị điện trong tòa nhà, nhà, khu dân cư.

Chính vì vậy, cần có một bảng ký hiệu đầy đủ các đối tượng đầy đủ như: dây dẫn, công tắc, cầu chì, biến áp, … để đảm bảo làm rõ:

• Thiết bị đèn chiếu sáng
• Vị trí ổ cắm
• Công tắc điện
• Cầu dao điện
• Ống bọc điện trong nhà
• Sơ đồ và cách hoạt động của nguồn điện,dòng điện

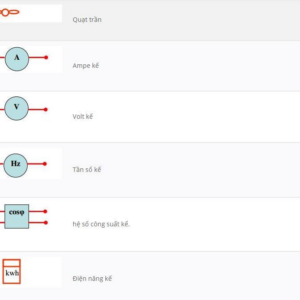

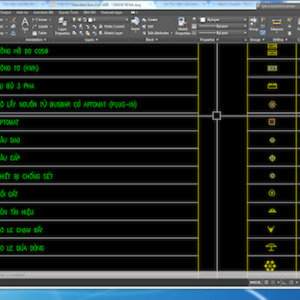

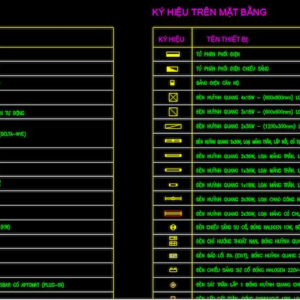

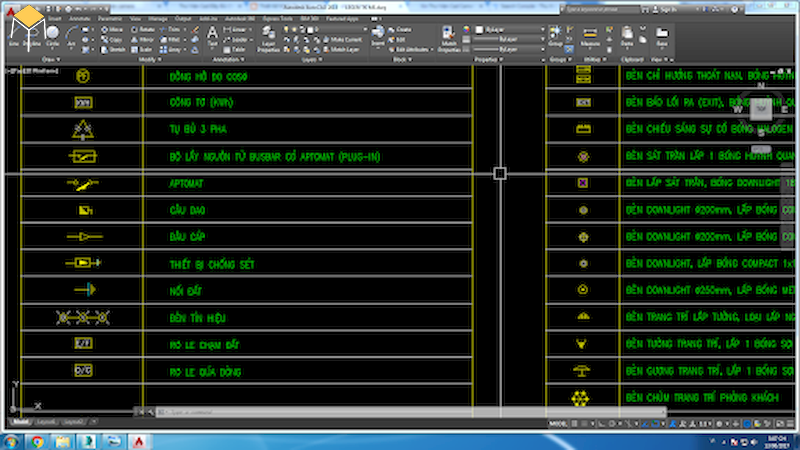

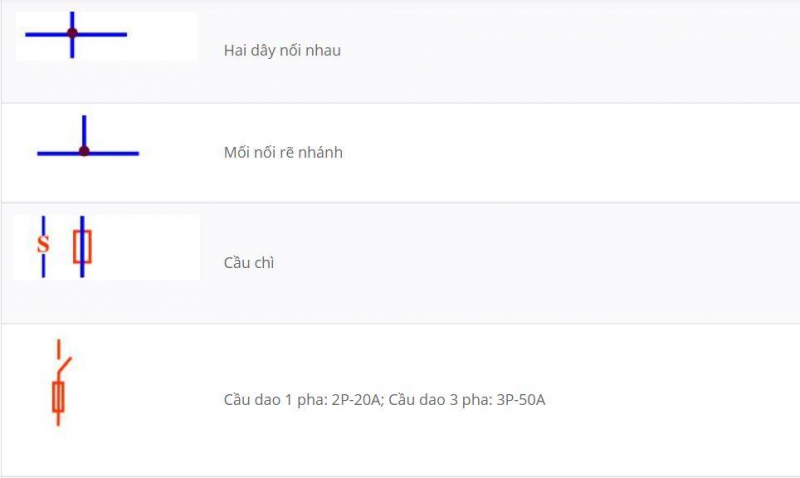

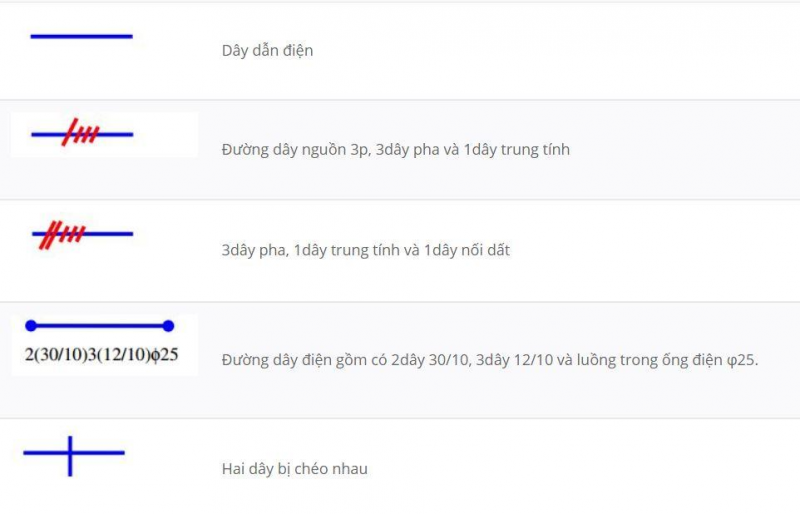

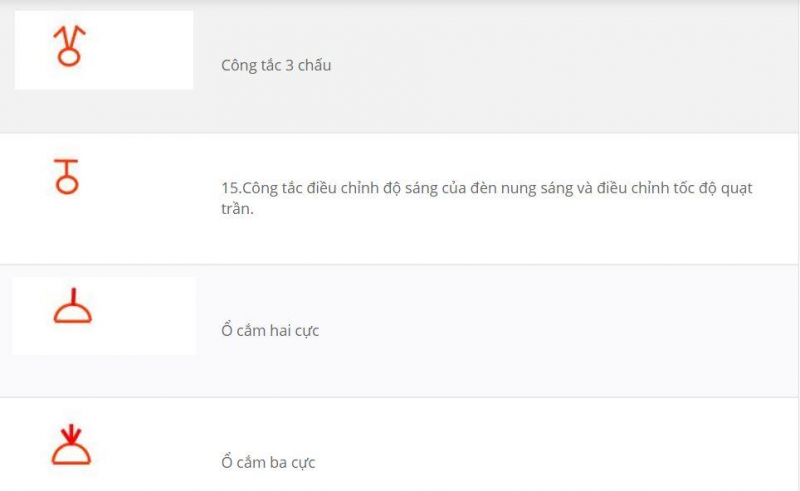

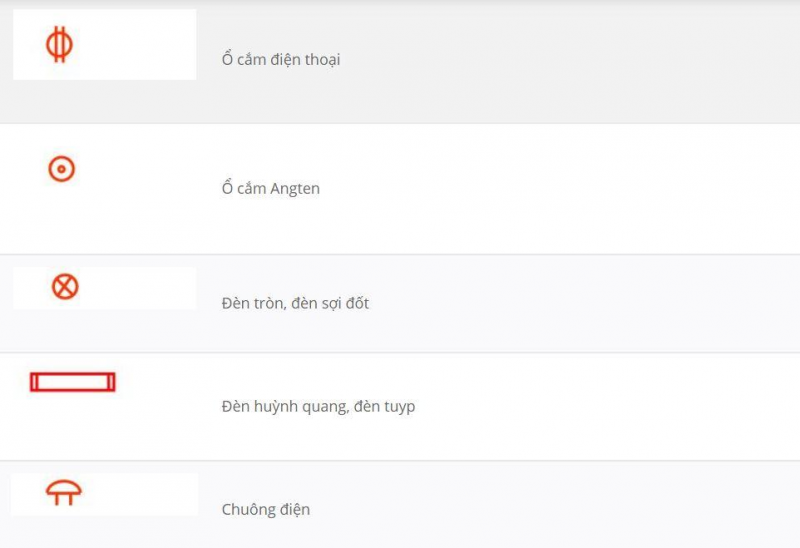

Dưới đây là một số kí hiệu cơ bản của điện trong autocad:

Kí hiệu điện trong Autocad 1

Kí hiệu điện trong Autocad 2

1.4 Thư viện cad tủ điện

LINK THƯ CAD TỦ ĐIỆN: https://drive.google.com/file/d/1e0fjh1QXpippVxFaKLhOsvUzZum0qurE/view

Thư viện cad tủ điện là những bản vẽ rất được quan tâm từ các kỹ sư điện quan tâm.

Bản vẽ tụ điện có trong hầu hết các công trình xây dựng hay công nghiệp.Bản vẽ dưới đây là bản vẽ tụ điện công nghiệp Autocad gồm nhiều chi tiết cấu tạo trong tụ điện, kích thước móng tủ điện, chi tiết tiếp địa,… .

Bên cạnh đó cấu tạo thư viện cad tủ điện bao gồm: Chi tiết cấu tạo của tủ điện, kích thước móng tủ điện, chi tiết tiếp địa, công tắc, cầu dao, aptomat, biến áp vv…

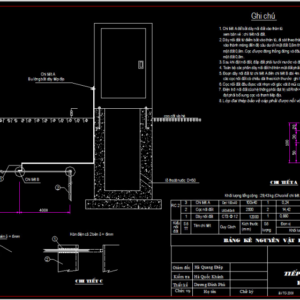

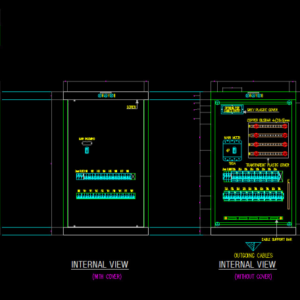

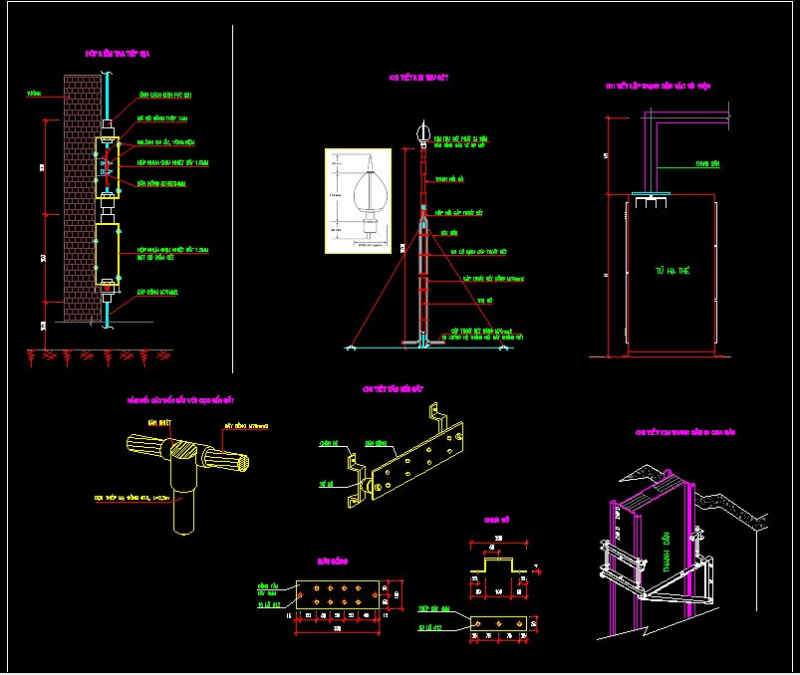

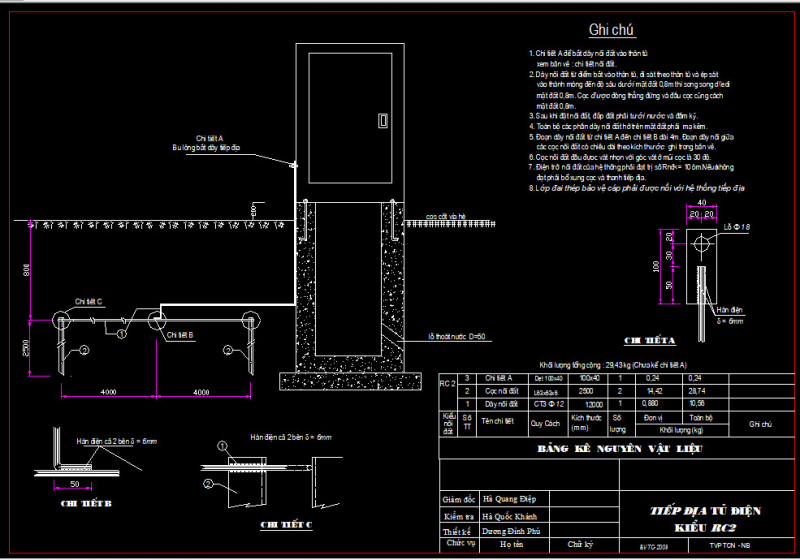

Bản vẽ dưới đây bao gồm chi tiết cấu tạo thiết kế của tủ điện. Chi tiết

tiếp địa, chi tiết chiều cao phần móng tủ điện, các chi tiết tiếp địa và các lưu ý khi thi công.

Thư viện cad tủ điện

Thư viện autocad điện dân dụng

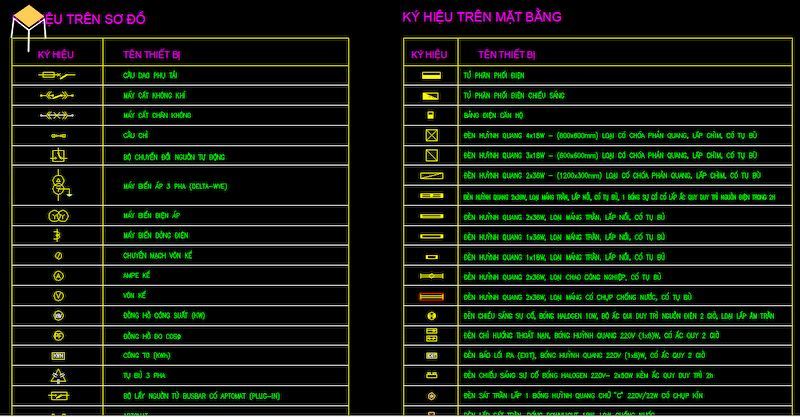

1.5 Các ký hiệu bản vẽ điện dân dụng autocad đầy đủ

-Để xem và hiểu được các bản vẽ điện dân dụng hay công nghiệp điều đầu tiên là chúng ta phải hiểu được chức năng của các ký hiệu bản vẽ điện dân dụng.

Sau đây là các ký hiệu quy ước đã được tiêu chuẩn hóa để biểu diễn dây dẫn, thiết bị điện, đồ dụng điện.

-Vì số lượng ký hiệu thiết bị không nhiều, trong thực tế các mạng điện được sử dụng trong các hộ gia đình không sử dụng.

Vì vậy chúng ta cần nắm vững những kí hiệu cơ bản, và dần dần tìm hiểu thêm các kí hiệu còn lại.

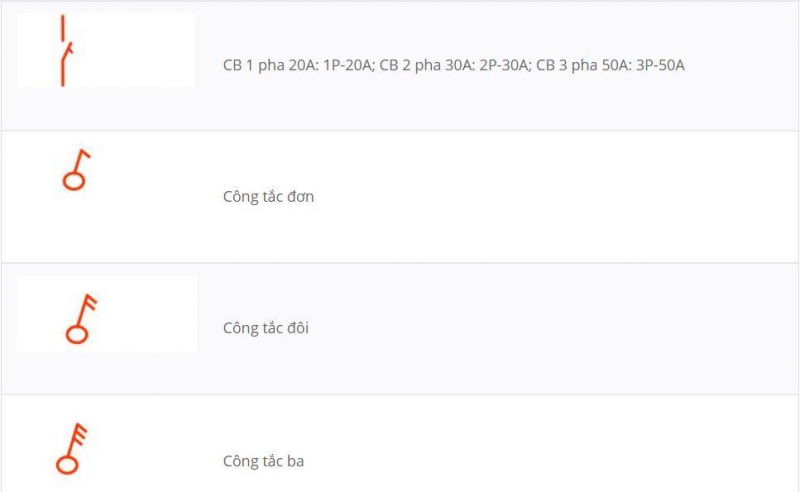

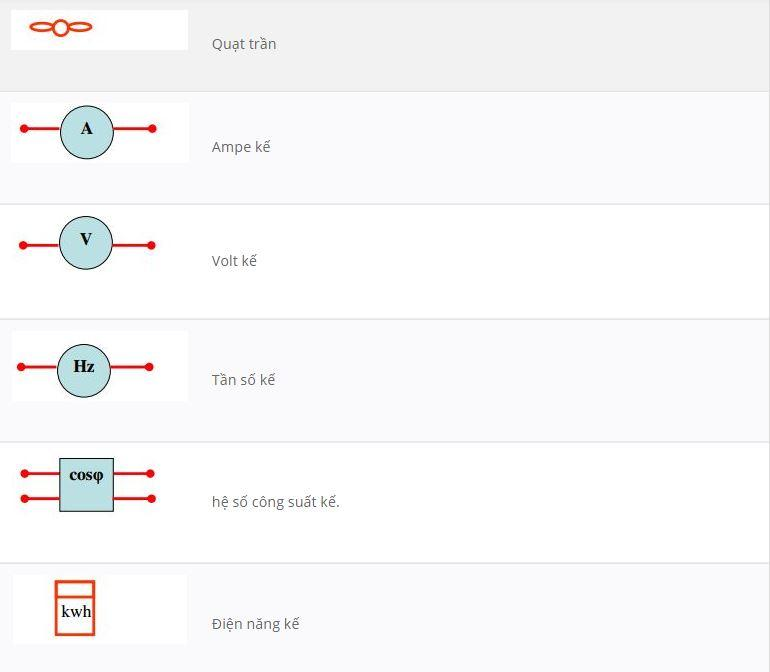

Ngoài nắm vững các kí hiệu thì cũng phải hiểu nguyên tắc hoạt động cũng như phương pháp lắp đặt thiết bị nhằm chuẩn bị và phục vụ tốt việc thi công – bảo dưỡng. Dưới đây là một số kí hiệu bản vẽ điện dân dụng Autocad:

1.6 Bản vẽ điện kim thu sét autocad, bản vẽ hộp tiết địa

Nếu nói về nguyên lý của kim thu sét hay cọc tiết địa hay thu lôi sét thường hay đánh vào một điểm cao nhất trong cùng một phạm vi.

Chính vì thế nếu nhà bạn trong cùng một vùng với nhiều nhà thì vấn đề này không quá lo lắng. Nếu nhà bạn ở giữa một mình cánh đồng thì mới đáng lo sợ.

Cũng giống như một vài lời khuyên khi các bạn ở giữa cánh đồng chúng ta cần tìm những cây cao mà đứng.Vì theo nguyên lý trên sét sẽ đánh vào cây chứ không vào người nữa nhé…

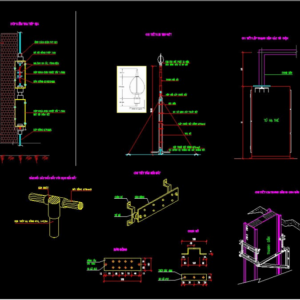

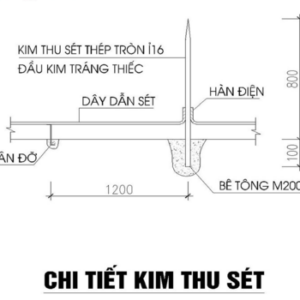

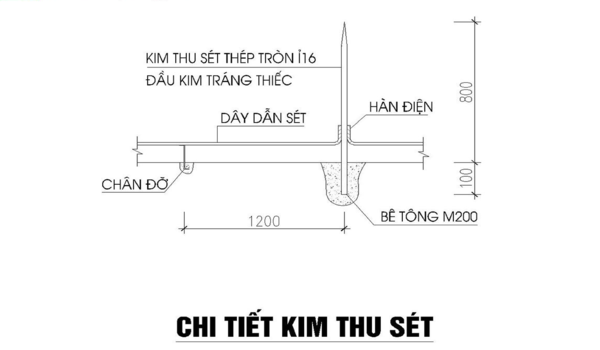

Dưới đây là bản vẽ điện chi tiết lắp đặt kim thu sét :

Bản vẽ điện kim thu sét

Theo tiêu chuẩn chống sét và tiêu chuẩn xây dựng Việt Nam, một hệ thống tiếp địa khả dụng phải có điện trở suất không quá 10.

Ngay sau khi thi công đóng cọc, chúng ta sẽ đo đạc và đảm bảo điều này trước khi thi công công trình.Chúng ta sẽ không tính được các thông số sau khi các cọc tiết địa hết hạn sử dụng.

Để đơn giản bài toán trên, người ta đã nghĩ ra một biện pháp, liên kết các cọc lại với nhau, một phần dây hoặc bằng đồng sẽ để lộ thiên và cố định tại gần hệ thống tiếp địa.

Mọi tính toán và đo đạc sau này được sử dụng trên vật đại diện ấy.

Tuy nhiên để an toàn người ta đựng vật này trong một cái hộp làm từ vật liệu cách điện và đặt tên theo đúng tác dụng mà nó mang lại: hộp tiếp địa.

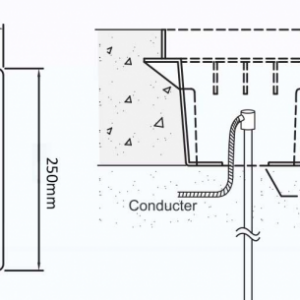

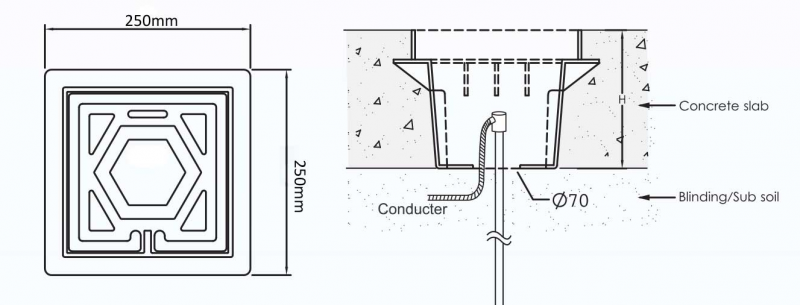

Dưới đây là bản vẽ điện chi tiết của hộp tiếp địa:

Bản vẽ điện hộp tiếp địa

1.7 Bản vẽ hộp tủ điện công nghiệp autocad

Tủ điện là nơi phân phối điện đi từ nguồn tổng đến toàn bộ vị trí, di chuyển từ nơi này sang nơi khác.

Tủ điện có rất nhiều dạng như tủ điện hạ thế, tủ điện trung thế, tủ điều khiển quạt, tủ hành lang, …

Ngoài ra tủ điện hay hộp tủ điện còn là công cụ dùng để chứa các thiết bị điện, bao gồm: biến thế, biến áp, cầu giao, công tắc, CB ,…

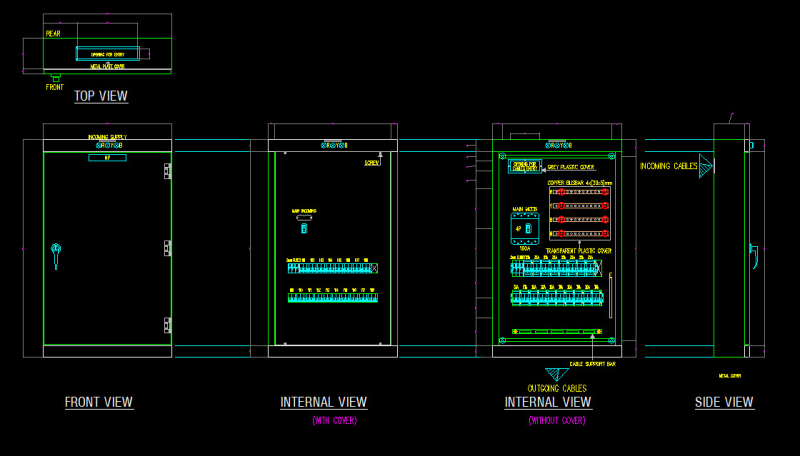

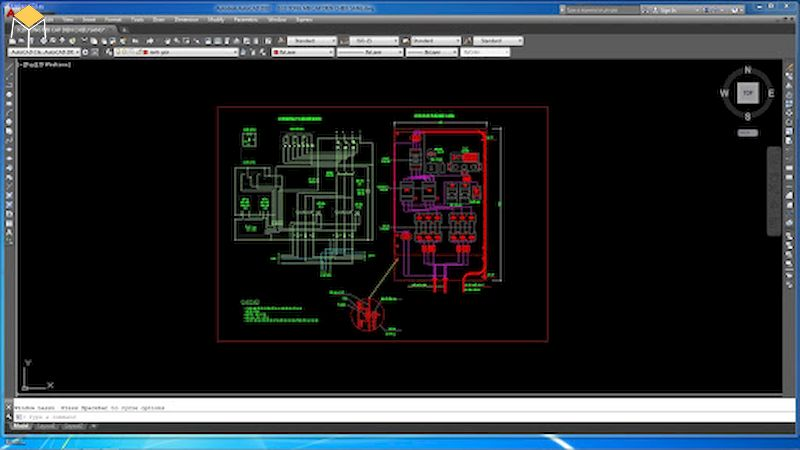

Bản vẽ hộp tủ điện thể hiện thành phần có trong tủ điện, cách sắp xếp của các thành phần như hình dưới đây:

Bản vẽ autocad điện công nghiệp-hộp tủ điện công nghiệp

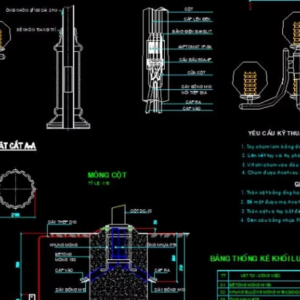

1.8 Thư viện bản vẽ chi tiết điện ngoài nhà autocad

Thế giới đèn chiếu sáng ngoài trời hiện nay vô cùng phong phú và đa dạng.

Thực tế này đã được chứng minh bởi các sản phẩm nhiều mẫu mã, thiết kế và màu sắc công nghệ của từng phân khúc.

Đèn ngoài nhà là một nguồn sáng dựng ở phía ngoài nhà bao gồm cạnh nhà, cạnh của một con đường hoặc lối đi. Khi phân phối điện đô thị trở nên phổ biến ở các nước.

Để đảm bảo chức năng về chiếu sáng, định vị, dẫn hướng cho các đối tượng tham gia giao thông,cá nhân hoạt động an toàn về ban đêm.

Các chỉ tiêu định lượng, chất lượng chiếu sáng phải được đảm bảo quy chuẩn kỹ thuật về chiếu sáng đô thị.

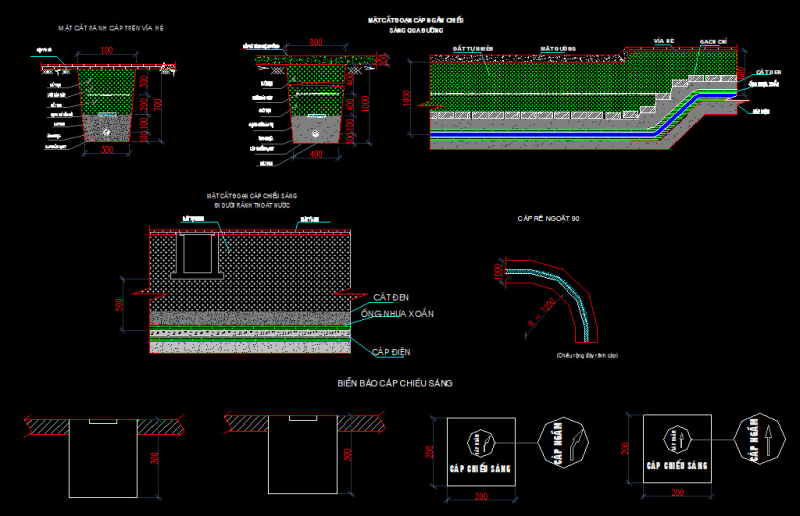

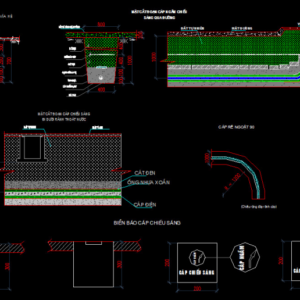

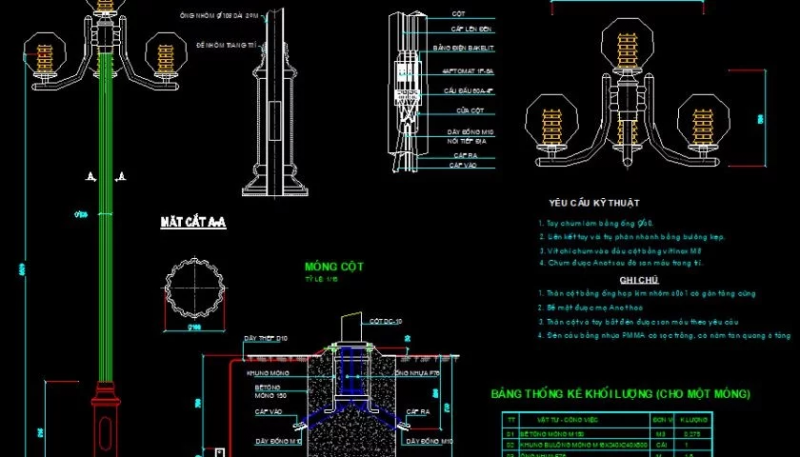

Dưới đây là bản vẽ điện ngoài nhà autocad bao gồm mặt cách cáp rãnh vỉa hè, mặt cách điện chiếu sáng qua đường:

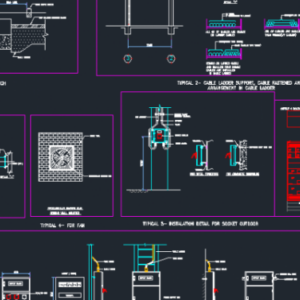

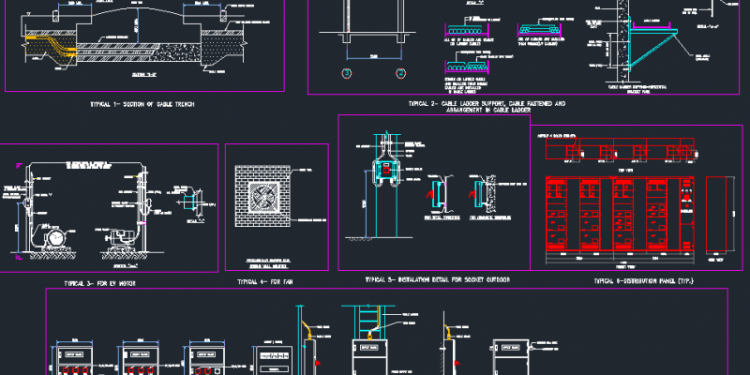

1.9 Thư viện cad điện  M&E

LINK Thư viện cad điện M&E: https://drive.google.com/file/d/1R3gtFwmjkR9jO7R0U-lDP2j6RWrco-2V/view

Hy vọng qua các chia sẻ của chúng tôi các bạn sẽ có được những thông tin bổ ích!
