Thư Viện CAD PCCC Đầy Đủ: Tải File DWG Chuẩn Kỹ Thuật Mới Nhất

Thư viện CAD PCCC là công cụ không thể thiếu đối với các kỹ sư khi đối mặt với deadline hồ sơ thiết kế đang cận kề mà chưa tìm được các block thiết bị đúng chuẩn quy định hiện hành.

1. Tổng quan về bộ thư viện CAD PCCC tại Webdien.vn

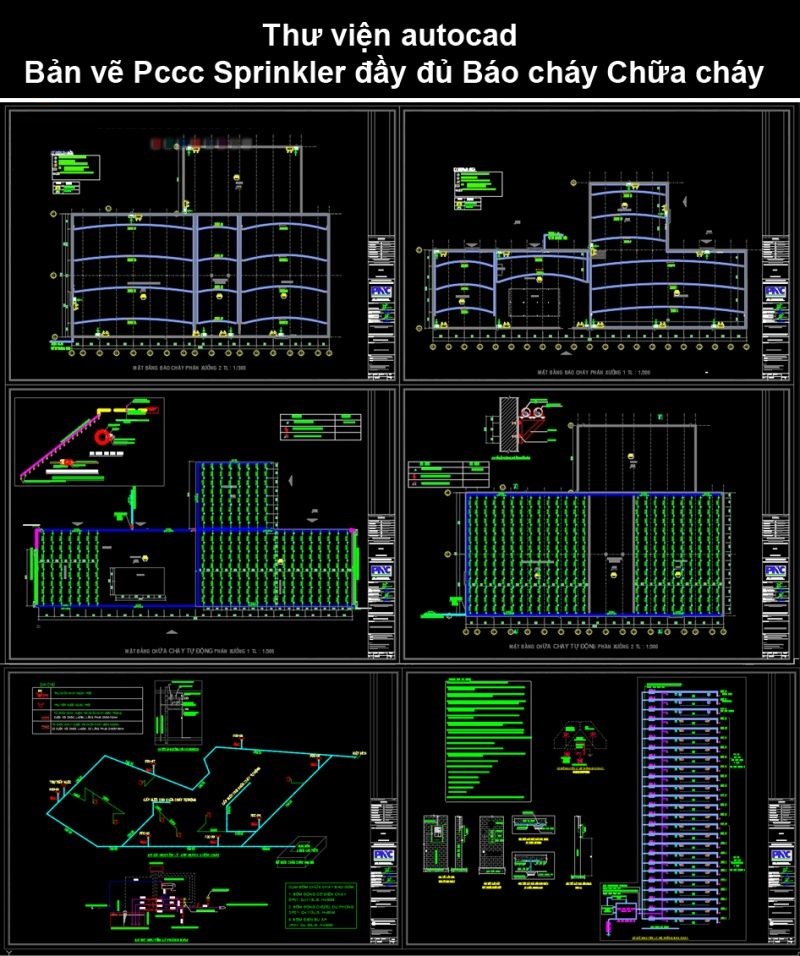

Trong lĩnh vực thiết kế cơ điện (MEP), hệ thống phòng cháy chữa cháy (PCCC) đóng vai trò sống còn. Theo kinh nghiệm thực tế của chúng tôi, việc xây dựng một bản vẽ chuẩn không chỉ nằm ở bố cục mà còn ở sự chính xác của các ký hiệu PCCC. Bộ thư viện CAD PCCC mà Webdien.vn cung cấp được tổng hợp từ các dự án thực tế, đảm bảo các block đều tuân thủ các quy định về hình dáng và kích thước theo tiêu chuẩn TCVN hiện hành.

Sử dụng bộ thư viện này, các kỹ sư sẽ tiết kiệm được hàng chục giờ làm việc thay vì phải tự vẽ lại từng đầu phun sprinkler hay tủ trung tâm báo cháy. Các đối tượng trong file đã được định nghĩa sẵn lớp (layer) và thuộc tính, giúp việc bóc tách khối lượng và quản lý bản vẽ trở nên chuyên nghiệp hơn bao giờ hết.

2. Chi tiết danh sách file bản vẽ PCCC DWG

Dưới đây là bảng tổng hợp các file thành phần có trong bộ thư viện CAD PCCC. Các file này được tối ưu hóa dung lượng để đảm bảo không làm giật lag bản vẽ khi chèn thêm quá nhiều block phức tạp.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn tải và quản lý block PCCC hiệu quả

Việc sở hữu một thư viện CAD PCCC đồ sộ là một lợi thế, nhưng cách bạn quản lý chúng mới quyết định tốc độ hoàn thành công việc. Theo kinh nghiệm triển khai dự án chung cư và nhà máy, chúng tôi khuyên bạn nên sử dụng lệnh DesignCenter (ADC) để truy cập nhanh các block mà không cần mở trực tiếp file nguồn.

Khi chèn các ký hiệu vào bản vẽ, hãy luôn kiểm tra đơn vị (Units) để tránh tình trạng tỷ lệ của block quá lớn hoặc quá nhỏ so với mặt bằng kiến trúc. Đa số các file trong thư viện của Webdien.vn được để ở đơn vị milimet (mm) – chuẩn chung của ngành MEP tại Việt Nam. Việc đồng nhất layer ngay từ đầu cũng giúp ích rất nhiều cho công tác in ấn và xuất hồ sơ sau này.

4. Ứng dụng thực tế trong thiết kế và thi công

4.1 Đối với Kỹ sư thiết kế MEP

Các kỹ sư có thể sử dụng các block động (dynamic blocks) trong bộ thư viện để thay đổi nhanh trạng thái của đầu phun (hướng lên, hướng xuống) hoặc thay đổi kích thước của tủ PCCC chỉ bằng một cú click chuột. Điều này cực kỳ hữu ích khi phải điều chỉnh phương án thiết kế liên tục theo yêu cầu của chủ đầu tư.

4.2 Đối với Kiến trúc sư và Thiết kế nội thất

Khi phối cảnh mặt bằng, việc đặt các ký hiệu PCCC chuẩn giúp bản vẽ kiến trúc trông chuyên nghiệp và có tính khả thi cao. Nó giúp kiến trúc sư lường trước được không gian lắp đặt thiết bị, tránh sự chồng chéo với các hạng mục nội thất khác như trần thạch cao hay đèn trang trí.

5. Lưu ý kỹ thuật về tiêu chuẩn PCCC hiện hành

Mặc dù thư viện CAD PCCC giúp việc trình bày bản vẽ nhanh hơn, nhưng người dùng tuyệt đối không được bỏ qua việc đối chiếu với các thông tư, nghị định mới nhất về PCCC. Các ký hiệu trong bản vẽ phải đi kèm với bảng chú giải rõ ràng, ghi rõ model và thông số kỹ thuật dự kiến.

Đặc biệt lưu ý về khoảng cách giữa các đầu phun sprinkler và vị trí đặt các tủ chữa cháy vách tường. Bản vẽ CAD chỉ là công cụ thể hiện, kiến thức chuyên môn và sự am hiểu tiêu chuẩn mới là yếu tố quyết định tính đúng đắn của một hồ sơ thiết kế phòng cháy chữa cháy hoàn chỉnh.
