Thư viện CAD điện dân dụng và công nghiệp đầy đủ nhất 2026
Thư viện CAD điện là công cụ không thể thiếu giúp các kỹ sư điện tiết kiệm đến 70% thời gian thiết kế bản vẽ kỹ thuật hiện nay.
Mục lục bài viết
Tại sao kỹ sư điện cần một thư viện CAD chuẩn?
Trong môi trường áp lực công việc cao với các deadline dồn dập, việc ngồi vẽ lại từng cái Aptomat (CB), ổ cắm hay đèn chiếu sáng là một sự lãng phí nguồn lực khủng khiếp. Một bộ thư viện CAD điện đầy đủ không chỉ giúp bạn đẩy nhanh tiến độ mà còn đảm bảo tính thống nhất cho toàn bộ hồ sơ thiết kế. Khi mọi ký hiệu đều tuân theo một quy chuẩn nhất định, quá trình bóc tách khối lượng và triển khai thi công tại công trường sẽ ít xảy ra sai sót hơn.
Webdien.vn hiểu rằng, một bản vẽ chuyên nghiệp bắt đầu từ những chi tiết nhỏ nhất. Việc sử dụng các Block AutoCAD được định nghĩa sẵn, chia theo từng Layer màu sắc rõ ràng sẽ giúp bản vẽ của bạn trở nên trực quan và dễ dàng quản lý thông qua các Viewport trong môi trường Layout.
Danh sách thư viện CAD điện dân dụng và công nghiệp
Dưới đây là tổng hợp các bộ file thiết kế điện chuyên dụng được đội ngũ kỹ sư tại Webdien.vn lọc lựa và sắp xếp theo từng nhóm chức năng cụ thể để bạn dễ dàng tra cứu.
| Tên File | Định Dạng | Phần Mềm | Phiên Bản | Mô Tả | Trạng Thái |
|---|---|---|---|---|---|
| Block_Thiet_Bi_Dan_Dung | .dwg | AutoCAD | 2010+ | Ổ cắm, công tắc, đèn LED | Sẵn sàng |
| Ky_Hieu_Dien_Cong_Nghiep | .dwg | AutoCAD | 2007+ | MCCB, Contactor, Biến tần | Sẵn sàng |

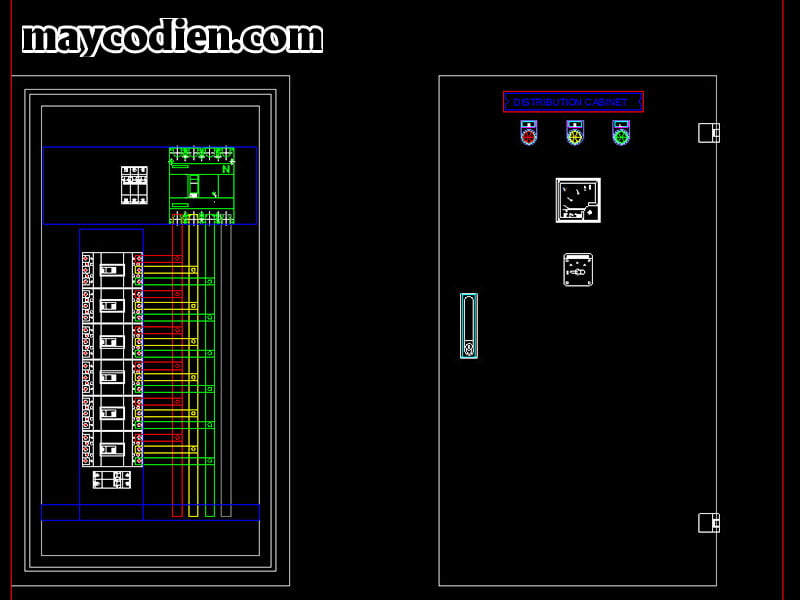

| So_Do_Nguyen_Ly_Mau | .dwg | AutoCAD | 2013+ | Tủ điện tổng MSB, DB | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
Hướng dẫn tải và quản lý thư viện trong AutoCAD
Sau khi tải thư viện CAD điện từ hệ thống của chúng tôi, bạn nên thực hiện các bước sau để tối ưu hóa quy trình sử dụng. Theo kinh nghiệm thực tế, việc quản lý file khoa học sẽ giúp bạn tránh tình trạng bị “loạn” bản vẽ khi làm việc với các dự án lớn.
Sử dụng lệnh DesignCenter (Ctrl+2)
Thay vì mở trực tiếp file thư viện và Copy-Paste thủ công, bạn nên sử dụng trình quản lý DesignCenter. Công cụ này cho phép bạn truy cập vào các Block, Dimstyles, và Layers của file thư viện ngay trong bản vẽ hiện hành mà không cần chuyển đổi cửa sổ liên tục.
Thiết lập Tool Palettes (Ctrl+3)
Đây là cách làm chuyên nghiệp nhất. Bạn chỉ cần kéo thả các ký hiệu thường dùng từ file thư viện dwg vào thanh công cụ Tool Palettes. Khi cần sử dụng, bạn chỉ việc nhấn và kéo vào bản vẽ. Mọi thuộc tính về tỷ lệ (Scale) và màu sắc sẽ được giữ nguyên theo thiết lập gốc.
Ứng dụng thực tế trong các dự án cơ điện MEP
Bộ thư viện này được thiết kế dựa trên nhu cầu thực tiễn của nhiều nhóm đối tượng khách hàng khác nhau trong ngành xây dựng.
Dành cho kỹ sư thiết kế điện (MEP Engineer)
Hỗ trợ triển khai nhanh các sơ đồ nguyên lý tủ điện (Single Line Diagram) và mặt bằng bố trí thiết bị. Các block thiết bị như Biến áp, Máy phát điện, hay Thang máng cáp được vẽ đúng tỷ lệ mm, giúp việc tính toán không gian lắp đặt trở nên chính xác tuyệt đối.
Dành cho kiến trúc sư và nhà thiết kế nội thất
Khi phối cảnh mặt bằng 2D, các kiến trúc sư thường cần các ký hiệu điện tối giản nhưng tinh tế để không làm rối bản vẽ kiến trúc. Thư viện của chúng tôi cung cấp các bộ ký hiệu theo phong cách hiện đại, phù hợp cho hồ sơ thiết kế nội thất căn hộ và văn phòng.
Các tiêu chuẩn kỹ thuật áp dụng cho ký hiệu điện
Mọi ký hiệu trong bộ thư viện CAD điện tại Webdien.vn đều được tham chiếu dựa trên hai tiêu chuẩn chính:
- Tiêu chuẩn quốc tế IEC 60617: Đây là chuẩn chung cho các ký hiệu đồ họa dùng trên sơ đồ điện, đảm bảo bản vẽ của bạn có thể được đọc hiểu bởi các đối tác nước ngoài.
- Tiêu chuẩn Việt Nam TCVN: Điều chỉnh phù hợp với quy định của Bộ Xây dựng và các đơn vị điện lực tại Việt Nam, đặc biệt quan trọng khi thực hiện hồ sơ thẩm duyệt PCCC và hoàn công dự án.
“Sử dụng đúng tiêu chuẩn kỹ thuật không chỉ là yêu cầu bắt buộc mà còn là thước đo năng lực của một kỹ sư điện chuyên nghiệp.” – Đội ngũ kỹ thuật Webdien.vn.
Câu hỏi thường gặp (FAQ)
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
