Thư viện CAD khí cụ điện Mitsubishi: Tổng hợp đầy đủ và chuẩn xác nhất 2026

Thư viện CAD khí cụ điện Mitsubishi là công cụ không thể thiếu đối với các kỹ sư điện khi phải đối mặt với áp lực deadline và yêu cầu độ chính xác cao trong bản vẽ thiết kế tủ điện.

Tại sao kỹ sư điện cần thư viện CAD khí cụ điện Mitsubishi chuẩn?

Trong quy trình thiết kế hệ thống điện, việc tự vẽ lại từng khí cụ điện Mitsubishi như Aptomat (MCB, MCCB), Contactor hay PLC không chỉ gây lãng phí thời gian khủng khiếp mà còn tiềm ẩn nguy cơ sai sót về kích thước lắp đặt thực tế. Một sai lệch nhỏ trong bản vẽ 2D có thể dẫn đến việc khoan tấm gá trong tủ điện bị sai, gây thiệt hại lớn về chi phí và tiến độ thi công.

Sử dụng thư viện CAD khí cụ điện Mitsubishi chuẩn giúp các kỹ sư đồng bộ hóa ký hiệu theo tiêu chuẩn IEC và TCVN. Điều này giúp bản vẽ trở nên chuyên nghiệp hơn, dễ dàng cho đơn vị sản xuất tủ điện đọc hiểu và triển khai lắp ráp chính xác các thiết bị như dòng Mitsubishi Electric vốn rất phổ biến tại thị trường Việt Nam.

Chi tiết bộ thư viện CAD Mitsubishi tại Webdien.vn

Webdien.vn đã tổng hợp và phân loại chi tiết các dòng thiết bị điện Mitsubishi dưới dạng file .dwg. Các block này được thiết kế với tỉ lệ 1:1, phân tách layer rõ ràng giúp bạn dễ dàng quản lý màu sắc và nét in trong AutoCAD.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Cách tải và tích hợp thư viện vào AutoCAD nhanh chóng

Để sử dụng hiệu quả bộ thư viện CAD khí cụ điện Mitsubishi, bạn cần thực hiện theo các bước tối ưu hóa sau đây để tránh làm nặng bản vẽ chính của mình:

• Bước 1: Tải file từ hệ thống Webdien.vn và giải nén vào một thư mục cố định trên máy tính.
• Bước 2: Sử dụng lệnh ADC (DesignCenter) trong AutoCAD để duyệt tìm đến file thư viện đã tải.
• Bước 3: Kéo các block thiết bị cần thiết vào bản vẽ của bạn. Lưu ý chọn đúng hệ đơn vị (mm) để thiết bị không bị quá to hoặc quá nhỏ.
• Bước 4: Sử dụng lệnh BATTMAN nếu bạn cần chỉnh sửa các thuộc tính (Attribute) như mã hàng hoặc dòng định mức của thiết bị.

Ứng dụng thực tế trong thiết kế hệ thống điện công nghiệp

Bộ file thư viện cad khí cụ điện mitsubishi này không chỉ dành cho mục đích học tập mà còn được ứng dụng rộng rãi trong các dự án thực tế tại Việt Nam.

Đối với Kỹ sư thiết kế tủ điện

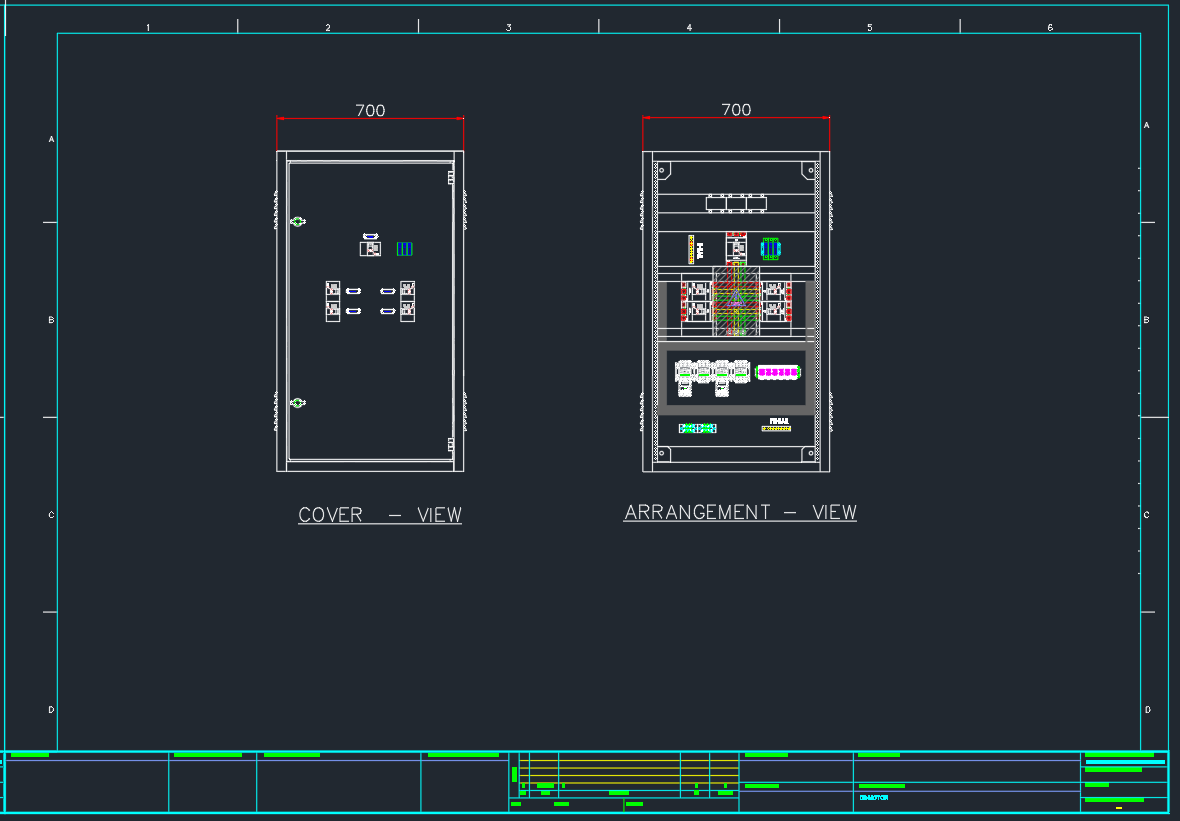

Giúp bóc tách khối lượng (BOQ) tự động thông qua các block có thuộc tính. Việc sắp xếp MCB, Contactor Mitsubishi trên bản vẽ bố trí thiết bị (Layout) trở nên trực quan, giúp tính toán khoảng cách tản nhiệt chính xác giữa các thiết bị.

Đối với Sinh viên ngành Điện – Tự động hóa

Cung cấp nguồn tư liệu chuẩn để làm đồ án tốt nghiệp hoặc bài tập lớn về thiết kế cung cấp điện. Thay vì sử dụng các ký hiệu tự chế, việc dùng block chuẩn Mitsubishi giúp bài làm ghi điểm tuyệt đối trong mắt giảng viên.

Các tiêu chuẩn kỹ thuật cần lưu ý khi sử dụng block CAD

Khi sử dụng các file thư viện CAD điện, bạn cần đảm bảo các tiêu chuẩn sau:

“Mọi bản vẽ kỹ thuật điện chuyên nghiệp đều phải tuân thủ tiêu chuẩn IEC 60617 về ký hiệu đồ họa cho sơ đồ điện. Các block Mitsubishi tại Webdien.vn đều được kiểm tra dựa trên tiêu chuẩn này kết hợp với kích thước thực tế từ Catalog của hãng.”

Việc quản lý Layer trong bản vẽ cũng cực kỳ quan trọng. Chúng tôi khuyên bạn nên giữ nguyên các layer gốc của thiết bị để dễ dàng kiểm soát nét in (Line Weight) và màu sắc theo chuẩn chung của phòng thiết kế.

Đóng góp & Cập nhật thư viện cộng đồng

Webdien.vn luôn mong muốn xây dựng một cộng đồng kỹ sư điện vững mạnh. Nếu bạn có các block CAD Mitsubishi hiếm hoặc các dòng sản phẩm mới chưa có trong danh sách, hãy chia sẻ cùng chúng tôi để cùng nhau hoàn thiện kho dữ liệu này.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
