Thư viện ốc vít trong CAD: Tổng hợp đầy đủ và hướng dẫn sử dụng

Thư viện ốc vít trong CAD là công cụ không thể thiếu giúp các kỹ sư tiết kiệm hàng giờ đồng hồ thiết kế thủ công từng chi tiết nhỏ. Trong bối cảnh tiến độ dự án ngày càng gấp rút, việc sở hữu một bộ block ốc vít chuẩn giúp bản vẽ của bạn trở nên chuyên nghiệp và chính xác tuyệt đối theo các tiêu chuẩn quốc tế.

Tại sao kỹ sư cần thư viện ốc vít chuẩn?

Hãy tưởng tượng bạn đang thực hiện bản vẽ chi tiết lắp đặt cho một hệ thống tủ điện phức tạp hoặc khung giá đỡ cơ khí. Việc phải ngồi vẽ lại từng đường ren, đầu lục giác hay đai ốc theo đúng tỷ lệ 1:1 là một sự lãng phí thời gian khủng khiếp.

Sử dụng thư viện ốc vít trong CAD được xây dựng sẵn từ Webdien.vn mang lại những lợi ích vượt trội:

• Độ chính xác cao: Các block được thiết kế dựa trên tiêu chuẩn ISO, TCVN và DIN, đảm bảo kích thước thực tế khi triển khai thi công.
• Đồng nhất bản vẽ: Toàn bộ các chi tiết bu lông, ốc vít được quản lý qua hệ thống layer và màu sắc chuẩn, giúp bản vẽ sạch sẽ và dễ quản lý.
• Tăng tốc tiến độ: Chỉ với thao tác Ctrl+C và Ctrl+V, bạn đã có ngay linh kiện cần thiết vào vị trí lắp đặt.

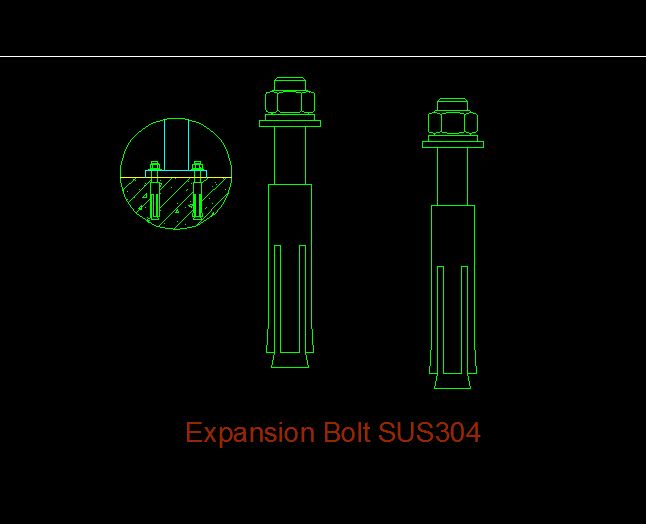

Danh sách thư viện ốc vít CAD tại Webdien.vn

Dưới đây là bảng tổng hợp các tệp tin trong bộ thư viện ốc vít mà chúng tôi đang cung cấp. Các file này đã được kiểm tra kỹ lưỡng về lỗi nét vẽ và khả năng tương thích với nhiều phiên bản AutoCAD khác nhau.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và sử dụng block ốc vít

Để tận dụng tối đa thư viện ốc vít trong CAD, bạn cần nắm rõ quy trình tích hợp chúng vào phần mềm đang sử dụng. Thông thường, các kỹ sư dày dặn kinh nghiệm sẽ tổ chức dữ liệu theo từng nhóm để dễ dàng truy xuất thông qua lệnh Design Center hoặc Tool Palettes.

Cách bước thực hiện cơ bản:

1. Giải nén tệp tin: Sau khi tải về từ Webdien, hãy giải nén và lưu vào một thư mục cố định trên ổ cứng.
2. Sử dụng lệnh ADC: Gõ lệnh ADC (Design Center) trong AutoCAD, tìm đến đường dẫn thư mục chứa file ốc vít để xem trước các block.
3. Kéo và thả: Chọn kích cỡ ốc vít phù hợp (ví dụ M8, M10) và kéo trực tiếp vào bản vẽ của bạn.
4. Hiệu chỉnh Scale: Kiểm tra lại đơn vị bản vẽ (Unit) để đảm bảo block ốc vít không bị quá lớn hoặc quá nhỏ so với tổng thể bản vẽ kỹ thuật.

“Việc sử dụng block động (Dynamic Block) cho ốc vít giúp bạn thay đổi chiều dài bu lông chỉ bằng một cú click chuột mà không cần phải xóa đi vẽ lại.” – Chia sẻ từ cộng đồng kỹ sư Webdien.vn.

Các tiêu chuẩn kỹ thuật cần lưu ý

Trong thiết kế cơ điện (MEP) và xây dựng, việc chọn sai loại vít hoặc bu lông có thể dẫn đến hậu quả nghiêm trọng về an toàn. Thư viện ốc vít trong CAD của chúng tôi tuân thủ nghiêm ngặt các quy định:

• Tiêu chuẩn TCVN: Phù hợp với các dự án nhà nước và dân dụng tại Việt Nam.
• Tiêu chuẩn IEC/DIN: Áp dụng cho các thiết kế tủ điện và hệ thống chiếu sáng công nghiệp.
• Phân loại Layer: Mỗi bộ phận (thân vít, mũ vít, ren) được phân tách rõ ràng bằng layer để thuận tiện cho việc in ấn theo độ đậm nhạt khác nhau.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
