Thư Viện CAD Bồn Nước: Tổng Hợp File Bản Vẽ Chuẩn Cho Kỹ Sư

Thư viện bồn nước cad là một trong những tài liệu không thể thiếu đối với các kỹ sư cơ điện (MEP) và kiến trúc sư khi thiết kế hệ thống cấp nước công trình. Bạn đang trong giai đoạn nước rút của dự án nhưng lại loay hoay vì không tìm thấy file bản vẽ bồn nước đúng kích thước thực tế? Việc sử dụng các block sai tỷ lệ không chỉ làm mất thẩm mỹ bản vẽ mà còn gây ra những sai sót nghiêm trọng trong quá trình thi công lắp đặt thực tế.

Tại sao bạn cần thư viện bồn nước CAD chuẩn?

Trong thiết kế kỹ thuật, độ chính xác là ưu tiên hàng đầu. Việc sở hữu một thư viện bồn nước cad đa dạng giúp người thiết kế tiết kiệm tối đa thời gian triển khai bản vẽ mặt bằng và mặt cắt. Thay vì phải ngồi đo đạc và vẽ lại từng chi tiết của téc nước, bạn chỉ cần thực hiện thao tác “Insert Block” vào vị trí mong muốn. Điều này đặc biệt quan trọng đối với các dự án lớn như nhà cao tầng, khu công nghiệp nơi hệ thống bể chứa nước có quy mô phức tạp.

Một bộ file chuẩn sẽ cung cấp đầy đủ các góc nhìn: mặt bằng (Top view), mặt đứng (Front view) và mặt bên (Side view). Điều này giúp việc phối hợp giữa các bộ môn kiến trúc và điện nước trở nên nhịp nhàng hơn, tránh hiện tượng va chạm không gian (clash detection) khi lắp đặt thiết bị trên mái hoặc trong phòng kỹ thuật.

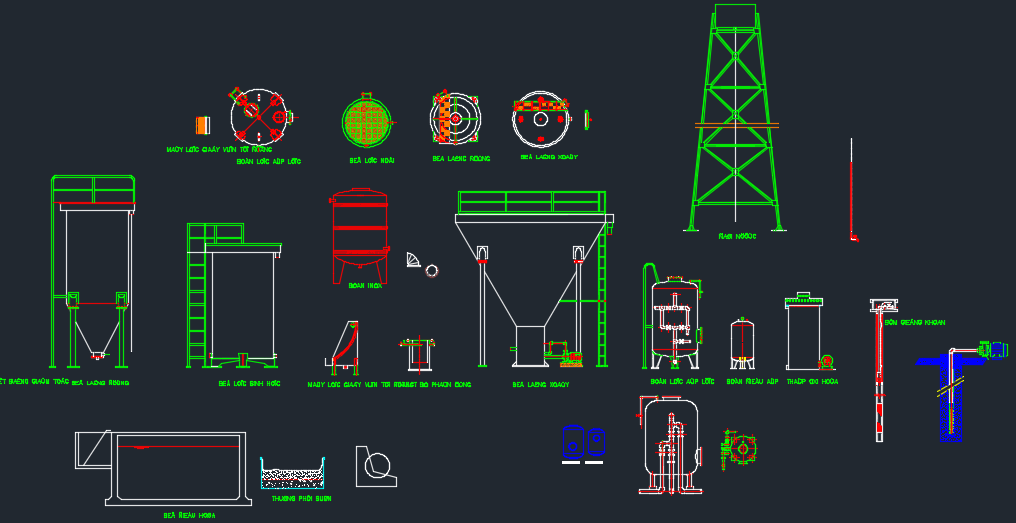

Danh sách file thư viện bồn nước CAD chi tiết

Dưới đây là tổng hợp các loại block bồn nước phổ biến nhất hiện nay được sử dụng trong các bản vẽ thiết kế dân dụng và công nghiệp. Webdien.vn đã sàng lọc và phân loại kỹ lưỡng để các bạn dễ dàng lựa chọn theo nhu cầu thực tế của dự án.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và sử dụng block bồn nước

Để sử dụng hiệu quả thư viện bồn nước cad, các bạn nên tuân thủ quy trình quản lý layer và scale bản vẽ để tránh gây nhiễu thông tin đồ họa. Việc quản lý tốt các block sẽ giúp file CAD của bạn nhẹ hơn và chuyên nghiệp hơn rất nhiều.

Bước 1: Tải file từ hệ thống Webdien.vn

Truy cập vào kho dữ liệu của Webdien.vn, chọn mục thiết bị vệ sinh hoặc hệ thống MEP để tìm kiếm các file DWG liên quan đến bồn nước. Sau khi tải về, hãy giải nén và kiểm tra định dạng phiên bản để đảm bảo tương thích với phần mềm AutoCAD bạn đang dùng.

Bước 2: Chuẩn hóa đơn vị (Unit)

Trước khi copy block vào bản vẽ chính, hãy kiểm tra đơn vị của block bồn nước. Thông thường, các file chuẩn tại Webdien sẽ để đơn vị là mm (Milimeters). Nếu bản vẽ dự án của bạn dùng đơn vị khác, hãy dùng lệnh SCALE để điều chỉnh cho phù hợp với thực tế lắp đặt.

Bước 3: Sử dụng lệnh Design Center hoặc Tool Palettes

Thay vì mở file DWG rồi copy-paste, bạn có thể dùng lệnh ADCENTER để truy cập nhanh vào thư viện bồn nước. Cách này giúp quản lý các thuộc tính (Attributes) của bồn nước như dung tích, vật liệu, hãng sản xuất một cách khoa học hơn.

Ứng dụng thực tế trong thiết kế MEP

Việc sử dụng thư viện bồn nước cad không chỉ dừng lại ở việc làm đẹp bản vẽ mà còn phục vụ các mục đích kỹ thuật chuyên sâu. Tùy vào từng nhóm người dùng mà file CAD bồn nước sẽ mang lại những giá trị khác nhau trong chu trình hoàn thiện dự án.

Đối với Kỹ sư cơ điện (MEP Engineer)

Kỹ sư sử dụng block bồn nước để xác định chính xác vị trí lắp đặt các đường ống cấp vào, ống thoát tràn và ống xả cặn. Nhờ có bản vẽ đúng kích thước, việc tính toán áp lực nước và lựa chọn công suất bơm trở nên chính xác hơn, tránh lãng phí vật tư đường ống.

Đối với Kiến trúc sư và Nhà thiết kế nội thất

Bồn nước thường được đặt trên mái hoặc trong các tum kỹ thuật. Kiến trúc sư cần file CAD chuẩn để bố trí không gian, đảm bảo bồn nước không làm phá vỡ cảnh quan kiến trúc và có đủ diện tích cho các hoạt động bảo trì, vệ sinh bồn sau này.

Đối với Đơn vị thi công và Giám sát

Dựa trên bản vẽ chi tiết lắp đặt bồn nước, đội ngũ thi công có thể đổ bệ bê tông hoặc hàn chân đế sắt chính xác tuyệt đối. Điều này giúp đẩy nhanh tiến độ bàn giao và giảm thiểu các rủi ro về rung lắc hay mất an toàn chịu lực khi bồn đầy nước.

Các lưu ý kỹ thuật quan trọng

Dù việc sử dụng thư viện bồn nước cad rất tiện lợi, các bạn cần lưu ý một số điểm sau để bản vẽ đạt tiêu chuẩn kỹ thuật cao nhất. Đừng bao giờ chủ quan tin tưởng hoàn toàn vào một block bất kỳ mà không có sự kiểm đối chiếu với catalogue của nhà sản xuất.

• Kiểm tra kích thước chân đế: Mỗi hãng bồn nước như Sơn Hà, Tân Á hay Toàn Mỹ đều có quy chuẩn chân đế khác nhau. Hãy đảm bảo chân đế trong file CAD khớp với model bạn định mua.
• Khoảng cách bảo trì: Theo tiêu chuẩn thiết kế, cần chừa ít nhất 0.5m xung quanh bồn nước để kỹ thuật viên có thể di chuyển và thao tác.
• Tải trọng tĩnh: Hãy lưu ý trọng lượng bồn khi đầy nước (ví dụ bồn 2000L tương đương 2 tấn) để cảnh báo bộ môn kết cấu tính toán dầm sàn cho hợp lý.
• Layer quản lý: Nên đặt bồn nước vào layer riêng (ví dụ: PLUMB-EQUIP) và để màu sắc dễ phân biệt với đường ống dẫn nước.

“Một bản vẽ kỹ thuật chuyên nghiệp bắt đầu từ những block nhỏ nhất. Việc sử dụng thư viện bồn nước CAD chuẩn không chỉ giúp bạn làm việc nhanh hơn mà còn khẳng định sự chỉn chu trong từng chi tiết thiết kế.” – Đội ngũ kỹ thuật Webdien.vn

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
