Thư viện thép hình trong CAD: Tổng hợp đầy đủ các mẫu chuẩn kỹ thuật

Bạn đang đối mặt với deadline thiết kế hệ thống giá đỡ thiết bị điện nhưng lại loay hoay vì không tìm thấy thư viện thép hình trong CAD chuẩn xác? Việc tự vẽ thủ công các mặt cắt thép H, I, U, V không chỉ gây mất thời gian mà còn dễ dẫn đến sai sót về tỉ lệ kỹ thuật trong bản vẽ thi công.

Tại Webdien.vn, chúng tôi hiểu rằng một bộ thư viện block CAD thép hình chuẩn hóa là “vũ khí” không thể thiếu của mỗi kỹ sư. Bài viết này sẽ cung cấp cho bạn bộ sưu tập đầy đủ các loại thép hình phổ biến nhất, giúp tối ưu hóa quy trình thiết kế và đảm bảo tính chính xác tuyệt đối cho dự án của bạn.

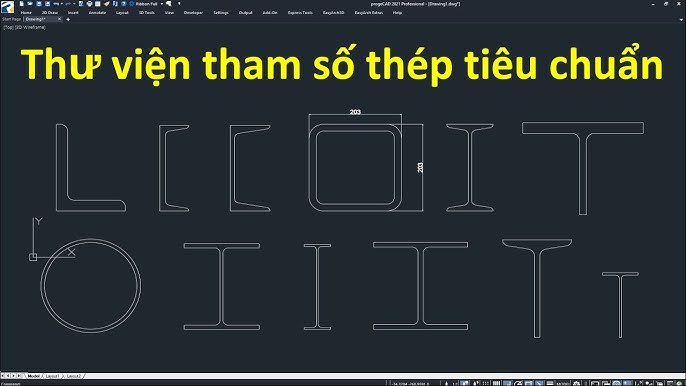

1. Danh sách file thư viện thép hình trong CAD đầy đủ nhất

Hệ thống file được chúng tôi phân loại theo từng nhóm hình dáng thép giúp bạn dễ dàng tra cứu. Các file đều ở định dạng DWG, tương thích tốt với các phiên bản AutoCAD từ 2007 trở lên.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

2. Hướng dẫn tải và sử dụng Block thép hình trong CAD

Việc sử dụng thư viện thép hình trong CAD không chỉ đơn thuần là copy-paste. Để bản vẽ chuyên nghiệp, bạn nên tuân thủ quy trình quản lý layer và scale để tránh gây rối mắt khi in ấn hoặc kết hợp với các bản vẽ MEP khác.

Sau khi tải file từ Webdien.vn, bạn hãy thực hiện theo các bước sau:

• Giải nén và kiểm tra: Mở file DWG để xem các block đã được định nghĩa tên rõ ràng hay chưa.
• Sử dụng lệnh Design Center (Ctrl + 2): Đây là cách chuyên nghiệp nhất để kéo các block thép hình từ file thư viện vào bản vẽ đang thiết kế mà không làm tăng dung lượng file không cần thiết.
• Quản lý Layer: Hãy đưa các block thép hình vào một layer riêng biệt (ví dụ: S-STEEL) để dễ dàng kiểm soát hiển thị và độ dày nét in (Lineweight).

“Kinh nghiệm từ các kỹ sư lâu năm cho thấy, sử dụng Block động (Dynamic Block) cho thép hình sẽ giúp bạn thay đổi kích thước nhanh chóng chỉ bằng cách chọn từ menu thả xuống thay vì phải tìm kiếm từng file riêng lẻ.”

3. Ứng dụng thực tế của thép hình trong các đồ án kỹ thuật

Thép hình đóng vai trò là khung xương vững chắc cho mọi công trình. Tùy thuộc vào vị trí và tải trọng mà người kỹ sư sẽ lựa chọn loại thép phù hợp từ thư viện.

Hệ thống giá đỡ thiết bị điện và thang máng cáp

Trong các trạm biến áp hoặc nhà máy công nghiệp, thép góc V và thép U thường được dùng làm hệ khung cho tủ điện trung thế, giá đỡ máng cáp nặng. Thư viện CAD giúp kỹ sư tính toán khoảng cách lắp đặt chính xác từng mm để tránh va chạm với hệ thống ống nước hay thông gió.

Kết cấu nhà xưởng và cột điện thép

Đối với các kiến trúc sư, việc mô phỏng thép chữ H, I trong bản vẽ chi tiết kèo cột giúp dự toán chính xác khối lượng thép cần dùng, từ đó tối ưu chi phí cho chủ đầu tư. Các block trong thư viện Webdien.vn được thiết kế đúng theo bảng tra thép hình thực tế tại Việt Nam.

4. Các tiêu chuẩn kỹ thuật thép hình cần lưu ý khi thiết kế

Một bản vẽ đẹp là chưa đủ, nó phải đúng tiêu chuẩn. Khi sử dụng thư viện thép hình trong CAD, bạn cần lưu ý các quy chuẩn sau để bản vẽ được phê duyệt nhanh chóng:

• Tiêu chuẩn TCVN 7571: Đây là tiêu chuẩn Việt Nam về thép hình cán nóng, quy định rõ về dung sai và kích thước hình học.
• Hệ đơn vị: Luôn kiểm tra xem bản vẽ đang dùng hệ Metric (mm) hay English (inch) để scale block thép cho đúng tỉ lệ 1:1.
• Ký hiệu vật liệu: Đừng quên ghi chú mác thép (ví dụ: SS400, CT3, Q235) ngay cạnh block thép để đơn vị thi công dễ dàng triển khai.

5. Câu hỏi thường gặp (FAQ) về thư viện CAD thép hình

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
