Hướng dẫn cách copy thư viện CAD từ file này sang file khác nhanh chóng

Copy thư viện CAD từ file này sang file khác là thao tác cơ bản nhưng cực kỳ quan trọng giúp các kĩ sư tiết kiệm hàng giờ đồng hồ thiết kế.

Tại sao kĩ sư điện cần copy thư viện CAD đúng cách?

Trong quá trình triển khai các dự án điện công nghiệp hay dân dụng, việc phải vẽ lại từng biểu tượng thiết bị là điều không tưởng. Một hệ thống thư viện block CAD chuẩn giúp duy trì tính thống nhất cho toàn bộ bản vẽ. Khi bạn biết cách copy thư viện CAD hiệu quả, bạn không chỉ xử lý công việc nhanh hơn mà còn tránh được các lỗi về tỷ lệ (scale) hoặc mất định dạng layer khi chuyển dữ liệu giữa các file DWG khác nhau.

Hãy tưởng tượng bạn đang trong giai đoạn deadline gấp của một dự án chung cư cao tầng, việc copy nhanh toàn bộ hệ thống tủ điện, ổ cắm từ thư viện mẫu của Webdien.vn vào bản vẽ hiện hành sẽ giúp bạn hoàn thiện hồ sơ thiết kế chỉ trong tích tắc.

Danh sách file thư viện điện mẫu hỗ trợ copy nhanh

Dưới đây là tổng hợp các bộ file thư viện CAD điện tiêu chuẩn đã được tối ưu hóa để bạn có thể copy trực tiếp vào dự án của mình:

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

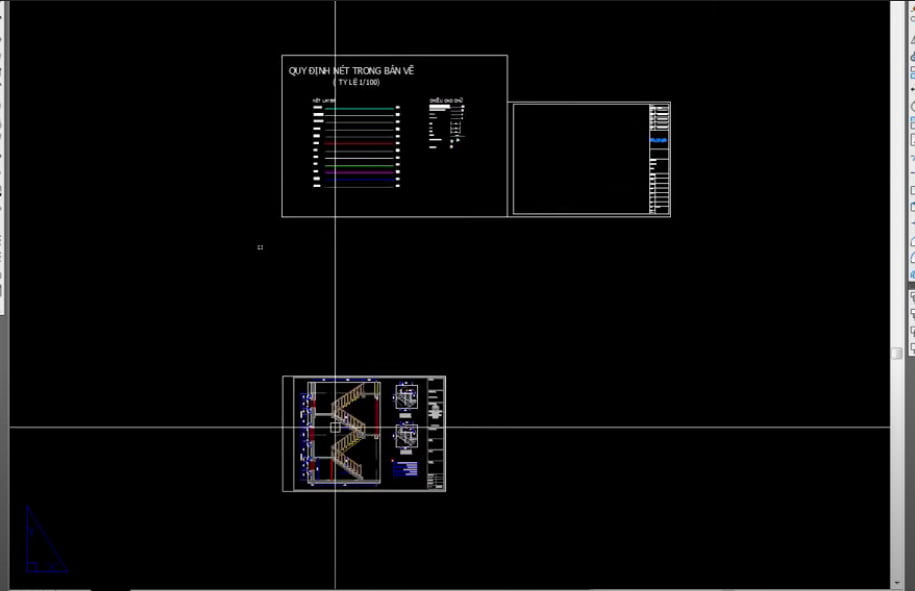

3 cách copy thư viện CAD từ file này sang file khác nhanh nhất

Cách 1: Sử dụng lệnh DesignCenter (Ctrl + 2)

Đây là phương pháp chuyên nghiệp nhất để copy thư viện CAD mà không cần mở file nguồn. Bạn chỉ cần nhấn Ctrl + 2 để mở hộp thoại DesignCenter, tìm đến file chứa thư viện, chọn mục “Blocks” và kéo thả trực tiếp vào bản vẽ đang làm việc. Cách này giúp kiểm soát layer cực tốt.

Cách 2: Copy và Paste trực tiếp (Ctrl + C & Ctrl + V)

Phương pháp này đơn giản nhưng tiềm ẩn nhiều rủi ro về lỗi tỷ lệ. Để đảm bảo an toàn, Webdien.vn khuyên bạn nên sử dụng tổ hợp Ctrl + Shift + C (Copy with base point) để chọn một điểm chèn xác định, sau đó dùng Ctrl + V để đặt vào vị trí mong muốn trong file mới.

Cách 3: Sử dụng Tool Palettes (Ctrl + 3)

Nếu bạn thường xuyên sử dụng một bộ thư viện cố định, hãy đưa chúng vào Tool Palettes. Bạn chỉ cần kéo các block từ bản vẽ vào bảng Palette. Sau này, bất kể mở file nào, bạn chỉ cần click chọn thiết bị từ bảng này là xong, vô cùng tiện lợi cho các dự án thiết kế điện tòa nhà.

Ứng dụng thực tế trong thiết kế điện

Việc quản lý tốt kỹ năng copy thư viện CAD mang lại lợi ích to lớn cho nhiều nhóm đối tượng:

• Kĩ sư thiết kế: Nhanh chóng lấy các mẫu tủ điện hạ thế, máy biến áp từ catalogue nhà sản xuất đã được vẽ lại chuẩn CAD.
• Kĩ sư thi công: Copy các block chi tiết lắp đặt (installation details) để làm bản vẽ Shop Drawing nhanh chóng.
• Sinh viên kĩ thuật: Tận dụng các symbol mẫu trong đồ án cung cấp điện để bản vẽ trông chuyên nghiệp và đúng tiêu chuẩn IEC.

Lưu ý quan trọng về Layer và Tiêu chuẩn kỹ thuật

Khi tiến hành copy thư viện CAD từ file này sang file khác, hãy chú ý đến đơn vị của hai file (Units). Nếu file nguồn dùng Inches và file đích dùng Milimeters, block của bạn sẽ bị phóng to hoặc thu nhỏ 25.4 lần. Luôn kiểm tra lệnh UN trước khi thực hiện copy.

Kinh nghiệm từ các chuyên gia tại Webdien.vn: Hãy luôn để các đối tượng trong block ở Layer 0. Khi copy sang file mới, block sẽ tự động nhận thuộc tính của Layer hiện hành, giúp việc quản lý màu sắc và nét in trở nên đơn giản hơn bao giờ hết.

Đóng góp và cập nhật thư viện

Webdien.vn luôn mong muốn xây dựng một cộng đồng kĩ sư điện vững mạnh. Mọi đóng góp về file CAD hoặc ý kiến về cách tối ưu quy trình thiết kế đều được chúng tôi trân trọng.
