Thư viện cửa CAD 2D đầy đủ cho kiến trúc sư và kỹ sư điện

Bạn đang đối mặt với deadline gắt gao nhưng vẫn loay hoay tìm kiếm các thư viện cửa CAD chuẩn để đưa vào bản vẽ mặt bằng? Việc tự vẽ từng bộ cửa không chỉ tốn thời gian mà còn dễ dẫn đến sai sót về tỷ lệ kỹ thuật. Hiểu được khó khăn đó, Webdien.vn đã tổng hợp bộ sưu tập file CAD cửa đa dạng, giúp bạn hoàn thành bản vẽ chuyên nghiệp chỉ trong vài phút.

Tại sao bạn cần một thư viện cửa CAD chuẩn cho dự án của mình?

Trong quy trình thiết kế chuyên nghiệp, việc sử dụng các block cửa CAD có sẵn không đơn thuần là sự tiện lợi mà là yêu cầu bắt buộc để đảm bảo tính thống nhất. Một hệ thống thư viện chuẩn giúp các kỹ sư điện dễ dàng xác định vị trí đặt công tắc, ổ cắm gần khung cửa mà không lo va chạm vật lý khi thi công thực tế. Đồng thời, các file DWG được thiết kế sẵn với đầy đủ các lớp (layer) giúp quản lý bản vẽ khoa học hơn.

Thay vì tốn hàng giờ đồng hồ để vẽ lại những chi tiết lặp lại, việc sở hữu một bộ thư viện cửa gỗ, cửa nhôm kính hay cửa cuốn sẽ giúp bạn tập trung vào các giải pháp kỹ thuật phức tạp hơn. Tại Webdien.vn, chúng tôi cung cấp các mẫu cửa được kiểm tra kỹ lưỡng về tỷ lệ 1:1, tương thích tốt với các phiên bản AutoCAD từ cũ đến mới nhất.

Danh sách thư viện cửa CAD 2D miễn phí tại Webdien.vn

Dưới đây là bảng tổng hợp các loại file cửa phổ biến nhất mà chúng tôi đang chia sẻ. Bạn có thể tra cứu theo nhu cầu sử dụng của dự án như nhà phố, chung cư hay nhà xưởng công nghiệp.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện cửa CAD

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và sử dụng block cửa trong AutoCAD hiệu quả

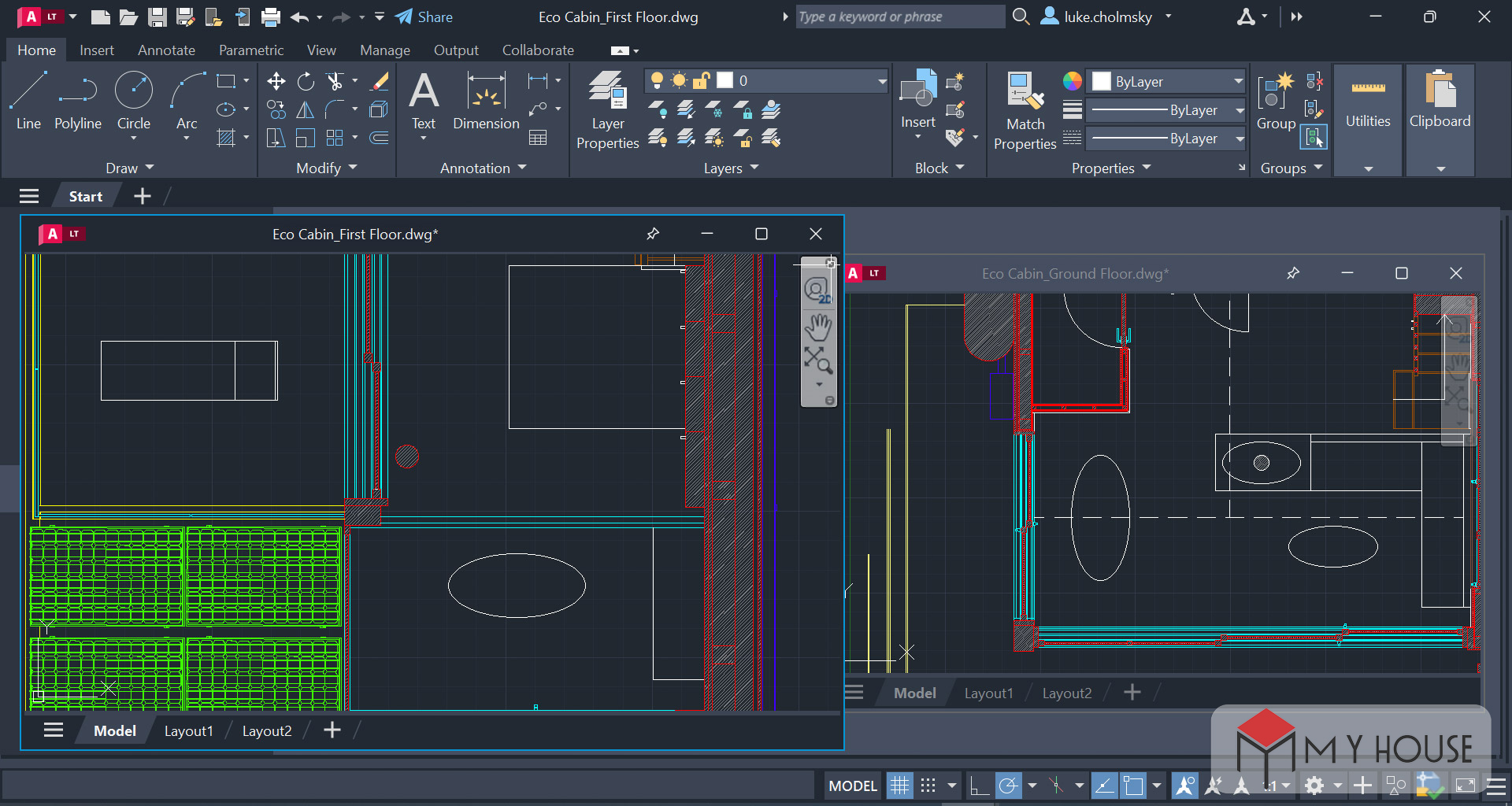

Sau khi tải file từ Webdien.vn, việc tích hợp chúng vào bản vẽ của bạn rất đơn giản. Tuy nhiên, để tối ưu hóa công việc, chúng tôi khuyên bạn nên sử dụng lệnh Design Center (Ctrl+2) để quản lý thư viện thay vì mở trực tiếp file gốc. Cách này giúp bản vẽ hiện hành không bị nặng do chứa quá nhiều đối tượng thừa.

Sử dụng lệnh Block và Insert

Bạn chỉ cần mở bản vẽ cần thiết kế, sau đó dùng lệnh Insert (I) để chọn block cửa mong muốn. Đừng quên kiểm tra đơn vị bản vẽ (Units) là Millimeters để đảm bảo kích thước cửa khớp với khung tường đã vẽ. Đối với các block dynamic, bạn có thể click chọn vào mũi tên xanh trên đối tượng để kéo giãn kích thước cửa cho phù hợp với ô chờ thực tế.

Ứng dụng thực tế của thư viện cửa CAD trong thiết kế chuyên ngành

Mỗi nhóm người dùng sẽ có cách khai thác bộ thư viện này khác nhau để nâng cao hiệu suất công việc.

Đối với Kỹ sư điện (MEP)

Trong bản vẽ thiết kế điện, việc biết chính xác chiều mở cửa là cực kỳ quan trọng. Kỹ sư điện cần thư viện cửa CAD để xác định hướng mở của cánh cửa, từ đó bố trí công tắc đèn ở phía ngược lại để người dùng thuận tiện thao tác khi bước vào phòng. Việc sai lệch chiều mở cửa thường dẫn đến tình trạng công tắc bị che lấp phía sau cánh cửa – một lỗi sơ đẳng nhưng hay gặp.

Đối với Kiến trúc sư và Nội thất

Các kiến trúc sư sử dụng thư viện này để hoàn thiện mặt bằng bố trí vật dụng. Với đầy đủ các mẫu từ cửa đơn, cửa đôi đến cửa trượt âm tường, bản vẽ sẽ trở nên sinh động và thuyết phục khách hàng hơn. Đặc biệt, các mẫu cửa nhôm kính Xingfa hay cửa gỗ tự nhiên trong bộ file của chúng tôi đều tuân thủ các kích thước thông thủy phổ biến hiện nay.

Tiêu chuẩn kỹ thuật và lưu ý khi sử dụng file CAD cửa

Theo kinh nghiệm thực tế từ các kỹ sư tại Webdien.vn, khi sử dụng thư viện bên ngoài, bạn cần lưu ý đến các tiêu chuẩn TCVN và IEC. File CAD cửa phải được đặt ở layer riêng biệt, màu sắc nên để theo Block (ByBlock) để dễ dàng kiểm soát khi in ấn. Nếu bạn đang thiết kế cho các dự án yêu cầu tiêu chuẩn cao như bệnh viện hay trường học, hãy kiểm tra kỹ chiều rộng cánh cửa (thông thường tối thiểu 900mm cho cửa đi chính) để đảm bảo yêu cầu thoát hiểm.

Một lưu ý nhỏ là hãy quét sạch các rác bản vẽ bằng lệnh Purge (PU) sau khi insert thư viện. Điều này giúp dung lượng file nhẹ hơn, tránh tình trạng giật lag khi làm việc trên các bản vẽ quy hoạch lớn.

Câu hỏi thường gặp (FAQ) về thư viện cửa CAD

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
