Hướng Dẫn Cách Tạo Thư Viện Trong CAD Chuẩn Kỹ Thuật Điện 2026

Bạn đã bao giờ rơi vào tình trạng deadline sát nút nhưng vẫn phải loay hoay tìm lại từng ký hiệu ổ cắm hay Aptomat từ các bản vẽ cũ? Cách tạo thư viện trong CAD một cách khoa học không chỉ giúp bạn tiết kiệm 50% thời gian triển khai mà còn đảm bảo tính thống nhất tuyệt đối cho mọi hồ sơ thiết kế điện chuyên nghiệp.

1. Lợi ích khi sở hữu thư viện CAD cá nhân đối với kỹ sư điện

Trong môi trường thiết kế MEP hiện đại, việc sử dụng các block nội dung được chuẩn hóa là yếu tố sống còn. Khi bạn nắm vững cách tạo thư viện trong CAD, bạn không chỉ đơn thuần là lưu trữ hình ảnh, mà là đang xây dựng một “tài sản số” có khả năng tái sử dụng cao.

Việc sử dụng thư viện riêng giúp các kỹ sư tránh được các lỗi về layer, màu sắc và kiểu đường nét (linetype). Thay vì phải chỉnh sửa từng chi tiết, bạn chỉ cần kéo và thả các thiết bị điện như đèn, tủ điện hay biến áp đã được thiết lập sẵn các thuộc tính (attributes) để phục vụ cho việc thống kê khối lượng tự động sau này.

2. Quy trình 3 bước tạo Block thư viện chuẩn kỹ thuật

Để tạo ra một thư viện chất lượng, bạn cần tuân thủ các bước thực hiện nghiêm ngặt để đảm bảo file .dwg luôn nhẹ và không bị lỗi khi chèn vào các bản vẽ khác nhau.

Bước 1: Vẽ đối tượng và thiết lập Layer

Trước khi thực hiện lệnh đóng khối, hãy đảm bảo tất cả các nét vẽ nằm ở Layer 0. Đây là nguyên tắc vàng trong cách tạo thư viện trong CAD giúp Block tự động nhận thuộc tính của Layer hiện hành khi được chèn vào bản vẽ mới.

Bước 2: Sử dụng lệnh Block (B) hoặc Wblock (W)

• Lệnh Block (B): Dùng để tạo khối ngay trong bản vẽ hiện tại.
• Lệnh Wblock (W): Dùng để xuất khối ra một file CAD độc lập, rất hữu ích để lưu trữ vào thư viện tổng của Webdien.vn.

Bước 3: Xác định điểm chèn (Base Point)

Điểm chèn phải được chọn ở vị trí hình học quan trọng (ví dụ: tâm đối tượng hoặc góc trái bên dưới). Nếu chọn sai điểm chèn, khi bạn insert block vào bản vẽ, đối tượng sẽ nằm rất xa con trỏ chuột, gây khó khăn cho việc định vị.

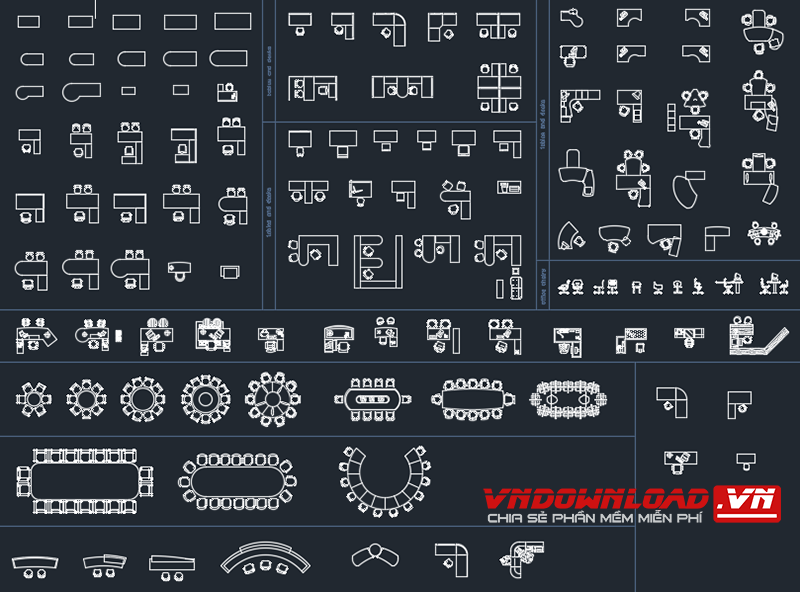

3. Danh sách thư viện CAD điện mẫu có sẵn tại Webdien.vn

Nếu bạn không có nhiều thời gian để tự tạo từ đầu, Webdien.vn cung cấp sẵn các bộ sưu tập file CAD thiết bị điện đạt chuẩn IEC 60617. Dưới đây là bảng tổng hợp các nhóm file phổ biến nhất mà bạn có thể tham khảo:

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

4. Cách quản lý thư viện bằng Tool Palettes (Ctrl + 3)

Tạo ra Block chỉ là bước đầu, việc quản lý chúng như thế nào để truy xuất nhanh mới là chìa khóa của một kỹ sư thiết kế điện giỏi. Tool Palettes là công cụ mạnh mẽ nhất trong AutoCAD giúp bạn tổ chức thư viện theo từng nhóm chức năng (Ví dụ: Nhóm đèn, Nhóm công tắc, Nhóm tủ điện).

Kinh nghiệm thực tế: Hãy tạo một bản vẽ “gốc” chứa tất cả các Block quan trọng, sau đó kéo thả chúng vào bảng Tool Palettes. Lần sau, bạn chỉ cần mở bảng này lên và kéo thiết bị vào bản vẽ bất kỳ mà không cần mở file gốc.

5. Lưu ý về tiêu chuẩn IEC và TCVN trong thiết kế đồ họa điện

Khi áp dụng cách tạo thư viện trong CAD, bạn cần đặc biệt lưu ý đến kích thước thực tế và ký hiệu theo tiêu chuẩn quốc tế IEC hoặc tiêu chuẩn Việt Nam TCVN. Một Block vẽ sai tỷ lệ scale sẽ dẫn đến sự sai lệch khi thi công thực tế tại công trường.

Tại Webdien.vn, chúng tôi luôn khuyến khích cộng đồng đóng góp các file CAD đã được kiểm duyệt qua các dự án thực tế như chung cư cao tầng, nhà máy công nghiệp hay hạ tầng điện lực. Điều này giúp hệ thống thư viện luôn giữ được tính thực tiễn cao nhất.

6. Câu hỏi thường gặp khi tạo thư viện trong CAD

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
