Thư Viện CAD Cửa Nhôm Xingfa Đầy Đủ Hệ Xương Chuẩn 2026
Thư viện cad cửa nhôm xingfa là công cụ không thể thiếu giúp các kỹ sư và kiến trúc sư tối ưu hóa thời gian thiết kế bản vẽ kỹ thuật. Bạn đang đối mặt với deadline sát nút nhưng vẫn chưa tìm được bộ file mặt cắt nhôm Xingfa đúng chuẩn để khớp với hệ thống điện và nội thất? Webdien.vn thấu hiểu áp lực đó và đã tổng hợp bộ thư viện đầy đủ nhất dành riêng cho bạn.
Mục lục bài viết:
1. Tổng quan về hệ xương nhôm Xingfa trong bản vẽ CAD
Trong thực tế triển khai các dự án từ nhà phố đến chung cư cao cấp, việc sử dụng thư viện cad cửa nhôm xingfa giúp đảm bảo tính chính xác tuyệt đối giữa bản vẽ thiết kế và thi công thực tế. Hệ xương nhôm Xingfa nổi tiếng với cấu trúc khoang rỗng cùng các đường gân tăng cứng, đòi hỏi mặt cắt profile trong AutoCad phải cực kỳ chi tiết.
Theo kinh nghiệm thực tế của đội ngũ kỹ thuật tại Webdien.vn, việc nắm vững các thông số hệ 55 (cửa đi, cửa sổ), hệ 63 (cửa xếp trượt) hay hệ 93 (cửa lùa) trên bản vẽ sẽ giúp các kỹ sư điện tính toán vị trí đặt cảm biến cửa, motor rèm hay hệ thống đi dây thông minh một cách chuẩn xác, tránh xung đột không đáng có.
2. Danh sách file thư viện CAD cửa nhôm Xingfa mới nhất

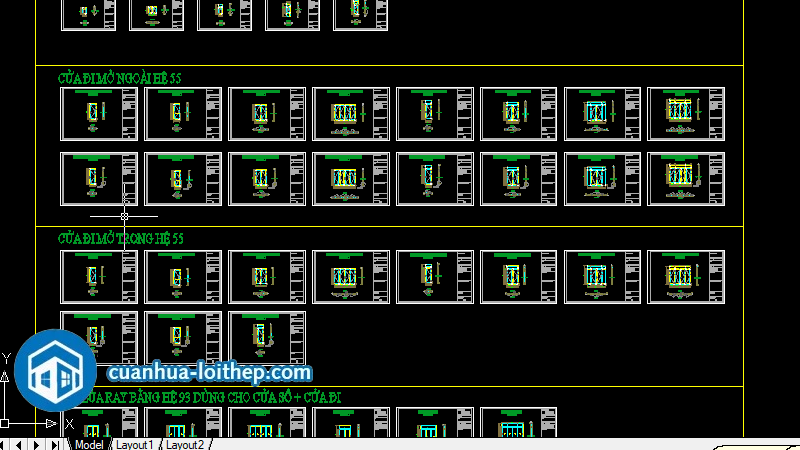

Dưới đây là bảng tổng hợp các bộ file DWG được phân loại theo từng hệ nhôm và loại cửa cụ thể. Các file này đã được chuẩn hóa về tỷ lệ 1:1 và dọn dẹp rác (Purge) sạch sẽ trước khi đăng tải.
| Tên File | Định Dạng | Phiên Bản | Mô Tả | Trạng Thái |
|---|---|---|---|---|
| Mat-cat-Xingfa-He-55.dwg | DWG | AutoCAD 2007+ | Chi tiết mặt cắt cửa đi và cửa sổ | Sẵn sàng |
| Block-Cua-Xingfa-93.dwg | DWG | AutoCAD 2010+ | Thư viện block động cửa lùa | Sẵn sàng |
| Chi-tiet-lap-dat-Xingfa.dwg | DWG | AutoCAD 2007+ | Bản vẽ cấu tạo liên kết tường | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
3. Hướng dẫn tải và sử dụng file DWG hiệu quả
Để việc sử dụng thư viện cad cửa nhôm xingfa đạt hiệu quả cao nhất, bạn cần thực hiện theo các bước chuyên nghiệp sau đây:
- Bước 1: Tải file từ hệ thống Webdien.vn và giải nén (nếu có).
- Bước 2: Sử dụng lệnh XREF hoặc Insert Block để đưa mặt cắt vào bản vẽ tổng thể.
- Bước 3: Kiểm tra đơn vị (Unit). Thư viện của chúng tôi mặc định là milimet (mm).
- Bước 4: Sử dụng lệnh Match Properties (MA) để đồng bộ layer của cửa với tiêu chuẩn layer của công ty bạn.
Một mẹo nhỏ từ các chuyên gia BIM: Bạn nên tạo một file “Master Library” riêng cho các hệ cửa này để dễ dàng quản lý và truy xuất cho các dự án sau, thay vì lục tìm trong các thư mục cũ.
4. Ứng dụng thực tế trong thiết kế kiến trúc và cơ điện
4.1. Đối với kỹ sư Điện & M&E
Việc có mặt cắt nhôm Xingfa chi tiết giúp kỹ sư xác định chính xác vị trí khoan lỗ cho dây tín hiệu khóa từ, cảm biến từ chống trộm gắn âm khung. Nếu không có file CAD chuẩn, việc lắp đặt thực tế dễ dẫn đến hư hỏng profile nhôm đắt tiền của khách hàng.
4.2. Đối với Kiến trúc sư & Nội thất
Phối cảnh 2D chi tiết giúp khách hàng hình dung rõ ràng độ dày khung cửa và cách bố trí rèm cửa, phào chỉ trần sao cho không bị vướng khi đóng mở cửa. thư viện cad cửa nhôm xingfa cung cấp các block cửa với nhiều trạng thái (mở 45 độ, mở 90 độ) rất tiện lợi.
5. Lưu ý kỹ thuật khi sử dụng block cửa nhôm
Mặc dù thư viện rất tiện dụng, nhưng bạn cần lưu ý một số điểm sau để bản vẽ không bị lỗi:
“Luôn kiểm tra phiên bản nhôm Xingfa thực tế tại địa phương bạn thi công, vì đôi khi các độ dày nhôm có sự khác biệt nhỏ giữa các nhà máy như Quảng Đông hay các đơn vị trong nước.”
Ngoài ra, hãy chú ý đến các chi tiết phụ kiện như bản lề 3D, thanh chuyển động… vì chúng chiếm không gian nhất định trong khung bao nhôm. Các block trong thư viện của Webdien.vn đã bao gồm các khoảng hở kỹ thuật tiêu chuẩn để bạn yên tâm áp dụng.
6. Câu hỏi thường gặp (FAQ)
7. Đóng góp & Cập nhật thư viện cùng cộng đồng
Webdien.vn không chỉ là nơi cung cấp, mà còn là cộng đồng kết nối những người làm kỹ thuật. Nếu bạn có những bộ thư viện cad cửa nhôm xingfa chất lượng hoặc các bản vẽ thi công thực tế muốn chia sẻ, đừng ngần ngại gửi cho chúng tôi.
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
