Thư Viện CAD Thiết Bị Văn Phòng Chuẩn Kỹ Thuật Năm 2026

Thư viện thiết bị văn phòng cad là công cụ không thể thiếu giúp các kiến trúc sư và kỹ sư cơ điện xử lý nhanh gọn các dự án thiết kế không gian làm việc chuyên nghiệp. Hãy tưởng tượng bạn đang đối mặt với một deadline dự án tòa nhà văn phòng hạng A vào sáng mai, nhưng việc ngồi vẽ lại từng chiếc ghế xoay hay cụm bàn làm việc sẽ ngốn mất hàng giờ đồng hồ quý báu. Việc sở hữu một bộ thư viện chuẩn hóa không chỉ giúp bạn đẩy nhanh tiến độ mà còn đảm bảo tính chính xác về tỷ lệ kỹ thuật trong bản vẽ 2D.

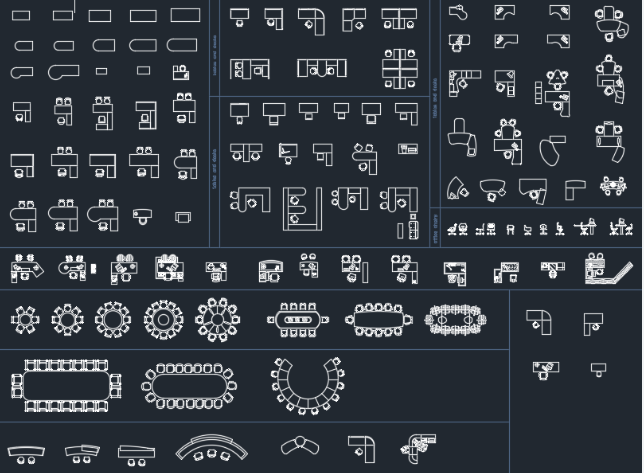

1. Danh sách thư viện CAD thiết bị văn phòng mới nhất

Tại Webdien.vn, chúng tôi đã tổng hợp và phân loại các block thiết bị theo từng nhóm chức năng cụ thể để bạn dễ dàng quản lý layer và chèn vào bản vẽ layout. Toàn bộ các file đều được định dạng .dwg tương thích tốt với các phiên bản AutoCAD từ 2010 trở về sau, giúp tối ưu hóa dung lượng file và tránh tình trạng giật lag khi thao tác trên các mặt bằng quy mô lớn.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

2. Hướng dẫn tải và tích hợp vào AutoCAD

Việc sử dụng thư viện thiết bị văn phòng cad từ Webdien.vn rất đơn giản. Sau khi tải file về, bạn có thể thực hiện theo các bước chuyên nghiệp sau để tối ưu hóa quy trình làm việc của mình, tránh việc làm nặng file bản vẽ gốc bằng những block rác không cần thiết.

Các bước chèn block vào bản vẽ hiện hành

Phương pháp tốt nhất là sử dụng lệnh ADCENTER (DesignCenter) hoặc TOOLPALETTES. Việc này giúp bạn kéo thả các đối tượng như bàn, ghế hay máy in vào bản vẽ mà không cần mở trực tiếp file thư viện. Điều này cực kỳ hữu ích khi bạn đang làm việc trên một mặt bằng tổng thể có quy mô lớn cần sự đồng bộ về ký hiệu kỹ thuật.

• Bước 1: Tải file .dwg từ hệ thống Webdien.vn về máy tính cá nhân.
• Bước 2: Mở AutoCAD, gõ lệnh ADC để mở cửa sổ DesignCenter.
• Bước 3: Tìm đến thư mục chứa file vừa tải, chọn mục Blocks.
• Bước 4: Kéo thả block thiết bị cần dùng vào không gian Model hoặc Layout của bạn.
• Bước 5: Sử dụng lệnh SCALE nếu cần điều chỉnh kích thước cho phù hợp với đơn vị đo (mm hoặc m) của bản vẽ.

3. Ứng dụng thực tế trong thiết kế nội thất và MEP

Bộ thư viện này không chỉ dành riêng cho việc trang trí. Trong thực tế các dự án tại Việt Nam như thiết kế văn phòng tại các tòa nhà ở TP.HCM hay Hà Nội, tính chính xác của block quyết định đến việc triển khai hệ thống kỹ thuật đi kèm. Ví dụ, vị trí của một chiếc bàn làm việc sẽ quyết định vị trí đặt ổ cắm âm sàn hoặc đường đi dây mạng trong hệ thống MEP (Mechanical – Electrical – Plumbing).

Đối với Kỹ sư Cơ điện (MEP Engineer)

Kỹ sư cần các block máy in, máy photocopy chính xác để tính toán công suất phụ tải điện. Việc đặt sai vị trí hoặc sử dụng block không đúng kích thước thực tế có thể dẫn đến việc thi công ổ cắm bị che lấp bởi chân bàn hoặc các thiết bị văn phòng khác, gây lãng phí và phải sửa chữa tốn kém.

Đối với Kiến trúc sư và Designer

Kiến trúc sư sử dụng thư viện thiết bị văn phòng cad để tối ưu hóa diện tích sử dụng. Việc bố trí các module bàn làm việc (Workstation) chuẩn giúp đảm bảo khoảng cách giao thông giữa các dãy bàn, tạo không gian làm việc thông thoáng và chuyên nghiệp theo xu hướng văn phòng xanh hiện nay.

4. Các lưu ý về tỷ lệ và tiêu chuẩn kỹ thuật

Một sai lầm phổ biến khi sử dụng thư viện download trên mạng là sự không đồng nhất về đơn vị đo lường. File thư viện tại Webdien.vn được thiết lập chủ yếu ở đơn vị Milimeters (mm), phù hợp với tiêu chuẩn thiết kế tại Việt Nam. Tuy nhiên, bạn luôn cần kiểm tra lại bằng lệnh DIST trước khi chèn hàng loạt vào dự án chính thức.

“Trong thiết kế kỹ thuật, một sai số 100mm của thiết bị văn phòng có thể làm hỏng toàn bộ hệ thống lưới điện âm sàn đã thi công. Hãy luôn kiểm tra tỷ lệ block trước khi định vị điểm điện.” – Chia sẻ từ cộng đồng kỹ sư Webdien.vn.

Ngoài ra, hãy chú ý đến việc quản lý Layers. Chúng tôi khuyến khích các bạn nên chuyển các block về Layer “0” và để thuộc tính màu sắc, kiểu đường nét là “ByLayer” để dễ dàng kiểm soát hiển thị khi in ấn bản vẽ trắng đen hoặc in màu kỹ thuật.

5. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
