Thư Viện Thiết Bị HVAC CAD Đầy Đủ Và Chuẩn Kỹ Thuật 2026

Thư viện thiết bị HVAC CAD là công cụ không thể thiếu đối với các kỹ sư cơ điện khi đối mặt với áp lực deadline bản vẽ thiết kế hệ thống điều hòa thông gió.

Tầm quan trọng của thư viện thiết bị HVAC CAD trong thiết kế cơ điện

Trong quy trình thiết kế MEP, việc xây dựng một bản vẽ chi tiết đòi hỏi độ chính xác cực cao về kích thước và ký hiệu kỹ thuật. Sử dụng thư viện thiết bị HVAC CAD giúp các kỹ sư tiết kiệm đến 50% thời gian so với việc tự vẽ lại từng chi tiết như máy lạnh, chiller hay miệng gió. Theo kinh nghiệm thực tế tại các dự án lớn như tòa nhà văn phòng hay nhà máy, việc đồng nhất các block CAD giúp hạn chế sai sót khi phối hợp (clash detection) giữa các bộ môn điện, nước và kiến trúc.

Tại Webdien.vn, chúng tôi hiểu rằng một bộ thư viện tốt không chỉ là hình vẽ đẹp mà phải đúng tỷ lệ 1:1, đầy đủ các điểm chèn (base point) và các thuộc tính (attribute) cần thiết để thống kê khối lượng tự động. Điều này giúp bản vẽ của bạn trở nên chuyên nghiệp và dễ dàng hơn trong khâu thi công thực tế tại công trường.

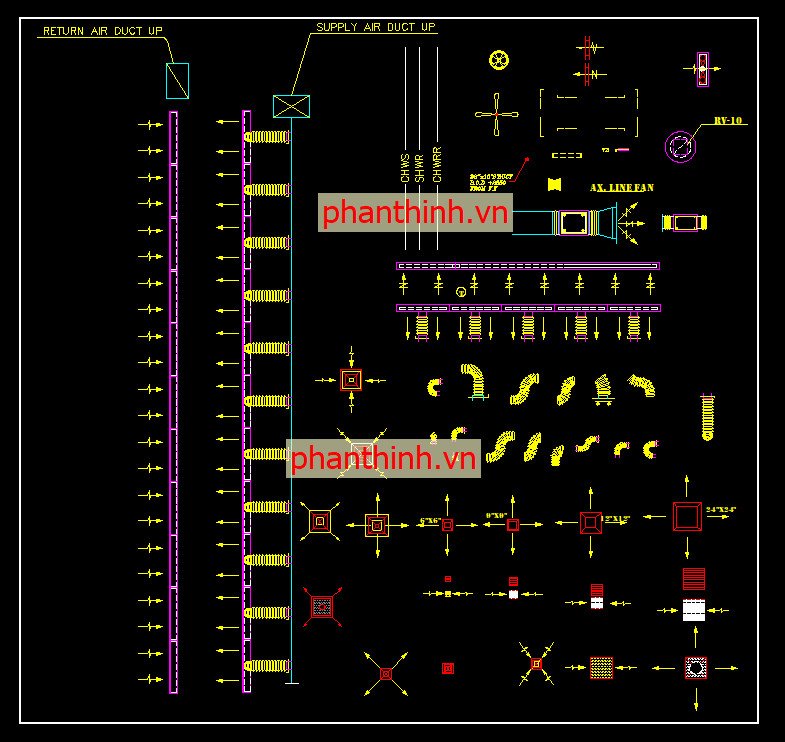

Danh sách tổng hợp file thư viện thiết bị HVAC CAD tại Webdien.vn

Dưới đây là bảng tổng hợp các file phổ biến nhất được các kỹ sư tin dùng. Các file này đã được kiểm tra kỹ lưỡng về layer, tỷ lệ và độ tương thích với các phiên bản AutoCAD từ 2007 trở lên.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện thiết bị HVAC CAD

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và sử dụng block CAD HVAC hiệu quả

Để tận dụng tối đa bộ thư viện thiết bị HVAC CAD, bạn nên tuân thủ quy trình quản lý bản vẽ chuyên nghiệp. Đầu tiên, hãy tải file từ Webdien.vn và lưu vào một thư mục cố định trên máy tính (ví dụ: D:/Library/HVAC-CAD). Việc này giúp bạn dễ dàng sử dụng lệnh DesignCenter hoặc Tool Palettes trong AutoCAD để kéo thả các block vào bản vẽ hiện hành mà không cần mở file gốc.

Cách chèn và xử lý tỷ lệ (Scale) cho thiết bị

Khi chèn các thiết bị như máy điều hòa treo tường hay AHU, hãy lưu ý đơn vị (Unit) của bản vẽ. Đa số các file tại Webdien.vn được chuẩn hóa theo đơn vị milimet (mm). Nếu bản vẽ của bạn đang dùng đơn vị mét, hãy thực hiện lệnh Scale với hệ số 0.001 để đảm bảo thiết bị không bị quá lớn so với mặt bằng kiến trúc.

Sử dụng tính năng Block động (Dynamic Block)

Một số block trong thư viện của chúng tôi là dạng Dynamic Block. Bạn có thể nhấp vào thiết bị và chọn các lựa chọn thay đổi kích thước hoặc hướng gió ngay trên thanh công cụ hiện ra. Điều này cực kỳ hữu ích đối với các loại ống gió mềm hoặc các miệng gió có kích thước thay đổi linh hoạt theo công suất phòng.

Tiêu chuẩn kỹ thuật và các lưu ý quan trọng khi thiết kế HVAC

Việc sử dụng thư viện thiết bị HVAC CAD cần đi đôi với kiến thức về tiêu chuẩn kỹ thuật hiện hành như TCVN 5687:2010 (Thông gió – Điều hòa không khí). Bạn cần kiểm tra kỹ khoảng cách lắp đặt máy (clearance) để đảm bảo không gian bảo trì. Ví dụ, đối với dàn nóng điều hòa, cần đảm bảo khoảng cách giải nhiệt tối thiểu theo đúng catalog của nhà sản xuất thường được ghi chú trong các block CAD chi tiết.

“Kỹ thuật thiết kế HVAC không chỉ là đặt các thiết bị vào bản vẽ, mà là sự tính toán chính xác lưu lượng gió và công suất lạnh dựa trên các thông số kỹ thuật thực tế của thiết bị.” – Đội ngũ kỹ sư Webdien.vn.

Đóng góp & Cập nhật cộng đồng

Webdien.vn không ngừng phát triển nhờ sự đóng góp từ cộng đồng kỹ sư trên toàn quốc. Nếu bạn có những bộ block mới hoặc phát hiện lỗi trong thư viện hiện tại, hãy chia sẻ với chúng tôi để cùng xây dựng cộng đồng MEP Việt Nam lớn mạnh hơn.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
