Thư viện CAD Piping Fitting ống thép đầy đủ và chuẩn xác nhất
Thư viện CAD piping fitting ống thép là bộ công cụ không thể thiếu giúp các kỹ sư cơ điện (MEP) giải quyết bài toán tiến độ và độ chính xác trong thiết kế hệ thống đường ống công nghiệp.
Mục lục nội dung:
1. Tầm quan trọng của thư viện CAD Piping Fitting chuẩn
Trong môi trường thiết kế kỹ thuật áp lực cao, việc ngồi vẽ lại từng cái co (elbow), tê (tee) hay mặt bích (flange) không chỉ lãng phí thời gian mà còn tiềm ẩn rủi ro sai sót về kích thước. Một bộ thư viện CAD piping fitting ống thép chuẩn giúp kỹ sư đồng bộ hóa bản vẽ theo các tiêu chuẩn quốc tế như ASTM hay ANSI, đảm bảo rằng thiết kế có thể lắp đặt thực tế một cách khớp khít.
Hãy tưởng tượng bạn đang đối mặt với deadline bàn giao bản vẽ hệ thống chiller cho một tòa nhà cao tầng. Việc sở hữu sẵn các block CAD được định danh rõ ràng theo từng kích thước (DN15, DN20, DN50…) giúp bạn tăng tốc độ làm việc lên gấp 5 lần so với thông thường.
“Việc sử dụng thư viện chuẩn không chỉ là bài toán năng suất, đó là cam kết về chất lượng kỹ thuật trong từng nét vẽ của người kỹ sư.”

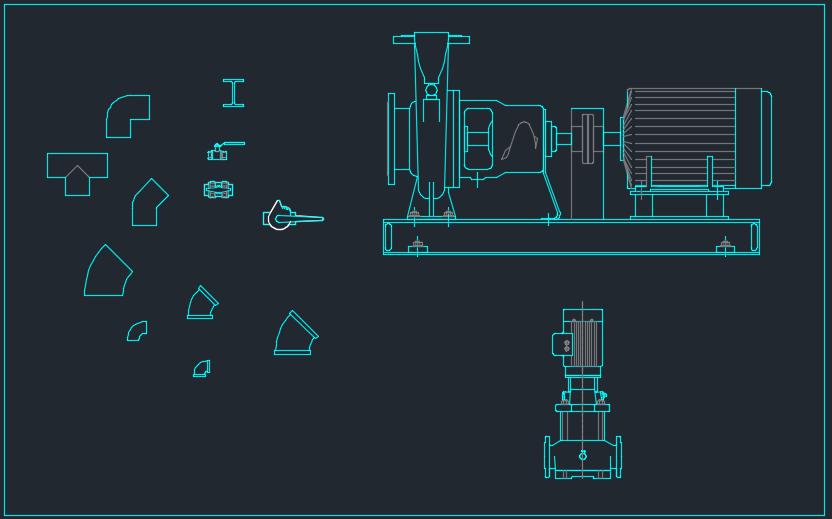

2. Chi tiết danh mục thư viện CAD Piping Fitting ống thép
Dưới đây là bảng tổng hợp các loại file có trong bộ thư viện mà Webdien.vn đang cung cấp. Các file được phân loại theo định dạng và ứng dụng thực tế để bạn dễ dàng lựa chọn.
| Tên File | Định Dạng | Phần Mềm | Phiên Bản | Mô Tả | Trạng Thái |
|---|---|---|---|---|---|
| Elbow_90_Degree_Library | .dwg | AutoCAD | 2010+ | Co 90 độ, đủ size DN15-DN500 | Sẵn sàng |
| Tee_Straight_Reducer | .dwg | AutoCAD | 2010+ | Tê đều và tê giảm hàn đối đầu | Sẵn sàng |
| Flange_Standard_ASME | .dwg | AutoCAD | 2010+ | Mặt bích rỗng, mù chuẩn ASME | Sẵn sàng |
| Valve_Gate_Ball_Check | .dwg | AutoCAD | 2010+ | Van cổng, van bi, van một chiều | Cập nhật |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
3. Hướng dẫn sử dụng và quản lý Block Piping hiệu quả
Việc sở hữu thư viện CAD piping fitting ống thép chỉ là bước đầu. Để tối ưu hóa quy trình làm việc, kỹ sư cần biết cách tổ chức và quản lý các Block này trong AutoCAD một cách khoa học.
Sử dụng lệnh DesignCenter (Ctrl+2)
Thay vì mở trực tiếp file thư viện rồi Copy-Paste, bạn nên sử dụng trình quản lý DesignCenter. Cách này giúp bạn xem trước hình ảnh của phụ kiện và kéo thả trực tiếp vào bản vẽ hiện hành mà không làm nặng file hoặc gây loạn Layer.
Quản lý Layer và Tỷ lệ (Scale)
Hầu hết các Block trong bộ thư viện này được vẽ theo tỷ lệ 1:1 với đơn vị milimet (mm). Khi chèn vào bản vẽ, hãy đảm bảo biến INSUNITS được thiết lập đúng để tránh tình trạng phụ kiện bị quá to hoặc quá nhỏ so với đường ống.
4. Ứng dụng trong các dự án cơ điện hiện nay
Hệ thống đường ống thép xuất hiện trong rất nhiều loại công trình khác nhau. Việc vận dụng linh hoạt bộ thư viện giúp kỹ sư đáp ứng yêu cầu của từng phân khúc cụ thể.
Trong hệ thống phòng cháy chữa cháy (PCCC)
Đối với hệ thống chữa cháy bằng nước hoặc bọt, ống thép là vật liệu chủ đạo. Thư viện fitting ống thép hàn hoặc ren giúp thiết kế các cụm bơm, đường ống trục chính và các đầu phun sprinkler chính xác tuyệt đối.
Hệ thống Chiller và HVAC công nghiệp
Đường ống nước ngưng và nước lạnh đòi hỏi các loại co, tê có độ dày (Schedule) phù hợp. Sử dụng các Block CAD có thông số chuẩn giúp bạn dễ dàng bóc tách khối lượng và lập bảng dự toán vật tư chính xác.
5. Lưu ý về tiêu chuẩn kỹ thuật khi chọn Fitting
Khi sử dụng thư viện CAD piping fitting ống thép, người thiết kế cần đối chiếu với tiêu chuẩn kỹ thuật của dự án. Không phải mọi fitting đều giống nhau về độ dày và phương thức kết nối.
- Tiêu chuẩn kích thước: Phổ biến nhất là ASME B16.9 (cho phụ kiện hàn) và ASME B16.11 (cho phụ kiện ren/áp lực).
- Độ dày thành ống: Cần lưu ý các ký hiệu Sch10, Sch20, Sch40, Sch80 trên bản vẽ để lựa chọn Block tương ứng.
- Kiểu kết nối: Butt-weld (hàn đối đầu), Socket-weld (hàn lồng) hay Threaded (ren) phải được thể hiện rõ ràng qua ký hiệu kỹ thuật.
