Thư viện phào chỉ CAD đầy đủ nhất cho thiết kế nội thất

Thư viện phào chỉ CAD là công cụ không thể thiếu giúp kiến trúc sư hoàn thiện bản vẽ chi tiết nhanh chóng và chính xác nhất.

1. Tổng quan về thư viện phào chỉ CAD

Trong quá trình triển khai hồ sơ kỹ thuật thi công, việc tự tay vẽ lại từng đường nét phào chỉ phức tạp thường tiêu tốn rất nhiều thời gian của các kỹ sư và nhà thiết kế. Thư viện phào chỉ CAD ra đời như một giải pháp tối ưu, cung cấp sẵn các mẫu mặt cắt từ đơn giản hiện đại đến các hoa văn tân cổ điển cầu kỳ. Việc sở hữu một bộ sưu tập block phào chỉ autocad chuẩn giúp bạn đồng bộ hóa hệ thống ký hiệu, đảm bảo tính thẩm mỹ và độ chính xác về tỉ lệ thực tế khi thi công ngoài công trường.

Webdien.vn hiểu rằng một bản vẽ chuyên nghiệp đòi hỏi sự tỉ mỉ trong từng chi tiết nhỏ. Chính vì vậy, chúng tôi đã tổng hợp các định dạng file dwg phổ biến nhất, được phân loại rõ ràng theo chức năng như phào trần, chỉ tường, chỉ chân tường và phào trang trí khung tranh. Bộ thư viện này không chỉ giúp bạn đẩy nhanh tiến độ dự án mà còn nâng cao chất lượng hồ sơ thiết kế trong mắt khách hàng và đối tác.

2. Danh sách file phào chỉ cập nhật mới nhất

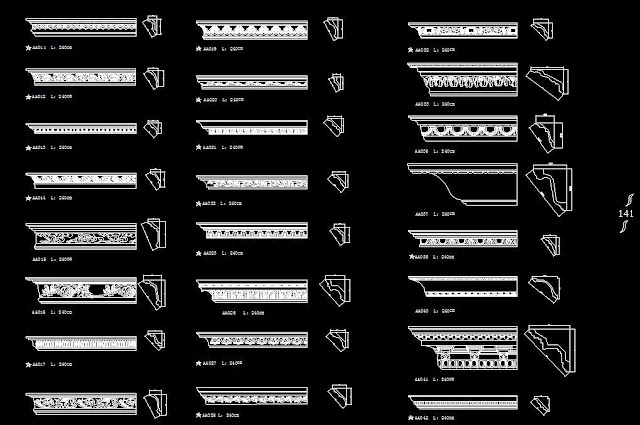

Dưới đây là bảng tổng hợp các nhóm file trong bộ thư viện phào chỉ cad mà chúng tôi đang cung cấp. Các file này đã được kiểm tra kỹ lưỡng về layer, màu sắc và đảm bảo không có lỗi proxy gây nặng bản vẽ.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn sử dụng và chèn block vào bản vẽ

Để sử dụng hiệu quả thư viện phào chỉ cad, bạn nên tuân thủ quy trình quản lý đối tượng trong AutoCAD. Trước tiên, hãy mở file thư viện đã tải về, sau đó sử dụng lệnh DesignCenter (phím tắt ADCENTER) hoặc dùng tổ hợp phím Ctrl + C và Ctrl + V để sao chép block vào bản vẽ hiện hành. Việc sử dụng block thay vì các nét rời giúp bạn quản lý bản vẽ sạch sẽ hơn và dễ dàng thay đổi hàng loạt khi có yêu cầu chỉnh sửa từ chủ đầu tư.

Sau khi chèn, hãy kiểm tra lại tỉ lệ Scale của phào chỉ. Thông thường, các file tại Webdien.vn được vẽ theo tỉ lệ 1:1 với đơn vị milimet (mm). Bạn cần đảm bảo đơn vị bản vẽ của mình đồng nhất bằng lệnh UNITS để tránh tình trạng kích thước phào chỉ bị quá lớn hoặc quá nhỏ so với mặt bằng nội thất thực tế.

4. Ứng dụng thực tế trong thiết kế nội thất

Mỗi loại phào chỉ trong thư viện đều có những mục đích sử dụng riêng biệt, phù hợp với từng phong cách thiết kế khác nhau.

Dành cho Kiến trúc sư và Thiết kế nội thất

Các kiến trúc sư thường sử dụng mặt cắt phào chỉ cad để triển khai bản vẽ mặt đứng tường và mặt bằng trần đèn. Với các dự án biệt thự tân cổ điển, việc kết hợp phào chỉ PU hoặc thạch cao là bắt buộc. Thư viện của chúng tôi cung cấp các mẫu chỉ khung tranh tinh xảo, giúp không gian nội thất trở nên sang trọng và có chiều sâu hơn. Việc có sẵn các block kỹ thuật giúp quá trình thảo luận với đơn vị thi công phào chỉ trở nên trực quan, tránh sai sót trong việc chọn mẫu mã.

Dành cho Kỹ sư giám sát và Nhà thầu

Nhà thầu có thể sử dụng các bản vẽ này để lập dự toán khối lượng vật tư chính xác. Dựa trên chu vi trần và diện tích tường trên bản vẽ CAD, kỹ sư sẽ tính toán được tổng chiều dài phào chỉ cần đặt hàng, từ đó giảm thiểu hao hụt. Đồng thời, đây cũng là tài liệu đối chiếu quan trọng khi nghiệm thu lắp đặt tại công trình, đảm bảo đơn vị thi công lắp đúng mẫu mã đã được duyệt trong hồ sơ thiết kế.

5. Lưu ý kỹ thuật khi triển khai hồ sơ

Khi sử dụng thư viện phào chỉ cad, một vấn đề kĩ thuật thường gặp là quản lý Layer. Lời khuyên là bạn nên tạo một Layer riêng (ví dụ: KT_PhaoChi) với màu sắc và nét in (Lineweight) phù hợp để phân biệt với phần tường xây thô. Điều này cực kỳ quan trọng khi in ấn hồ sơ kỹ thuật, giúp các đường nét phào chỉ hiện lên rõ nét mà không bị đè lấp bởi các cấu kiện khác.

Ngoài ra, hãy chú ý đến các điểm giao nhau (mối nối) giữa phào trần và chỉ tường. Trong AutoCAD, bạn nên sử dụng lệnh TRIM hoặc FILLET để xử lý các góc vuông một cách mượt mà nhất. Đối với các loại phào có hoa văn phức tạp, hạn chế việc phá khối (Explode) block vì sẽ tạo ra rất nhiều đối tượng rời rạc, làm tăng dung lượng file và gây khó khăn khi thao tác trên các máy cấu hình yếu.

6. Câu hỏi thường gặp

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
