Thư Viện CAD Người Thi Công: Tổng Hợp File DWG Chuẩn Cho Bản Vẽ Xây Dựng

Thư viện CAD người thi công là thành phần không thể thiếu giúp các kỹ sư và kiến trúc sư diễn họa biện pháp thi công một cách sinh động, thực tế. Việc sử dụng các block người đúng tỷ lệ không chỉ làm đẹp bản vẽ mà còn giúp thể hiện rõ quy mô và tính khả thi của phương án thiết kế trên công trường thực tế.

1. Vai trò của thư viện CAD người thi công trong thiết kế

Trong các bản vẽ kỹ thuật, đặc biệt là bản vẽ biện pháp thi công (Method Statement), sự hiện diện của con người đóng vai trò là “thước đo thị giác”. Khi bạn đặt một block CAD công nhân vào cạnh một tủ điện hay một hệ thống thang máng cáp, người xem sẽ lập tức hình dung được không gian thao tác thực tế.

Theo kinh nghiệm thực tế của đội ngũ Webdien.vn, việc sử dụng các ký hiệu người xây dựng đúng chuẩn giúp giảm thiểu sai sót trong việc tính toán khoảng cách an toàn. Thay vì chỉ trình bày các khối hộp vô tri, các ký hiệu người thi công trong CAD mang lại cái nhìn trực quan về công tác lắp đặt, giúp đơn vị giám sát dễ dàng phê duyệt phương án.

“Bản vẽ không có con người thường khó hình dung được độ cao thao tác. Thư viện CAD người thi công giúp chúng tôi giải quyết bài toán nhân trắc học ngay từ khâu thiết kế.” – Kỹ sư MEP tại TPHCM chia sẻ.

2. Danh sách file CAD người thi công chi tiết

Dưới đây là bảng tổng hợp các loại block người thi công autocad hiện có trong kho dữ liệu của chúng tôi. Các file này được phân loại dựa trên tư thế làm việc và trang phục bảo hộ để phù hợp với từng giai đoạn công trình.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn sử dụng và quản lý block hiệu quả

Để tối ưu hóa việc sử dụng thư viện người thi công trong CAD, bạn không nên copy-paste thủ công từ file này sang file khác. Việc này dễ làm loạn hệ thống Layer trong bản vẽ chính. Thay vào đó, hãy sử dụng lệnh Design Center (DC) hoặc tạo các Tool Palettes riêng cho dự án.

Khi chèn các block công nhân, hãy đảm bảo rằng bạn đang làm việc đúng đơn vị (Unit). Thông thường, các file tại Webdien.vn được chuẩn hóa theo đơn vị Millimet (mm). Nếu bản vẽ của bạn đang ở đơn vị khác, hãy sử dụng lệnh Scale để điều chỉnh sao cho chiều cao trung bình của một người thi công đạt khoảng 1650mm – 1750mm.

Các bước chèn Block nhanh:

• Gõ lệnh INSERT (I) hoặc mở bảng Tool Palette.
• Chọn đường dẫn đến thư mục chứa thư viện CAD công nhân đã tải từ Webdien.vn.
• Sử dụng lệnh Blyer để đồng nhất màu sắc theo lớp hiện tại của bản vẽ.
• Đặt block vào vị trí cần thiết, sử dụng lệnh Mirror (MI) để đảo hướng nếu cần.

4. Ứng dụng thực tế trong bản vẽ biện pháp thi công

Trong thực tế thi công cơ điện (MEP), việc mô phỏng người thi công trong CAD giúp làm rõ các mặt cắt kỹ thuật. Chẳng hạn, khi trình bày cách lắp đặt máng cáp trên cao, hình ảnh một người công nhân đứng trên giàn giáo sẽ cho thấy rõ khoảng cách từ máng cáp đến sàn là bao nhiêu, và liệu có gây cản trở giao thông công trường hay không.

Các trường hợp sử dụng phổ biến:

Bản vẽ mặt cắt lắp đặt thiết bị điện trong phòng kỹ thuật. Sử dụng các block cad thi công đứng thao tác trước tủ trung thế hoặc máy biến áp để kiểm tra hành lang vận hành.

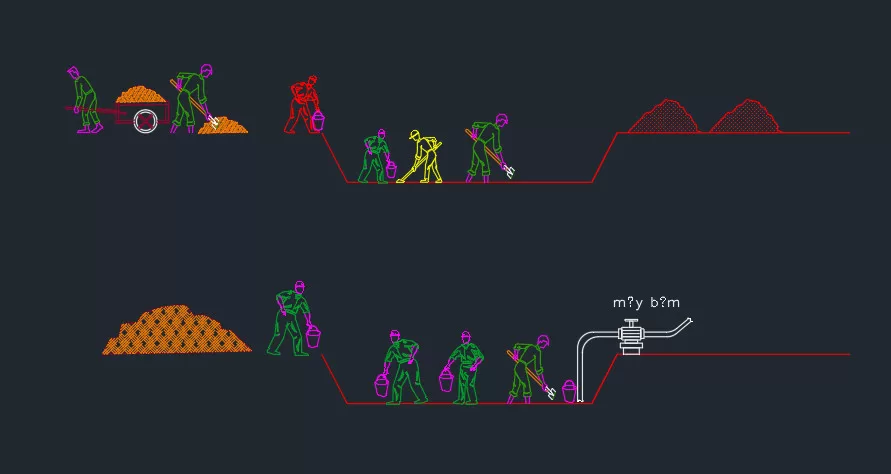

Bản vẽ an toàn lao động, mô phỏng các tư thế làm việc đúng và sai để đào tạo nhân công trực tiếp trên công trường bằng hình ảnh trực quan.

5. Các lưu ý kỹ thuật quan trọng về tỷ lệ và Layer

Một lỗi phổ biến khi sử dụng thư viện CAD người thi công là để nét vẽ quá đậm, làm lấn át các chi tiết kỹ thuật chính. Các block người nên được đặt ở một Layer riêng (ví dụ: L-PEOPLE) với nét vẽ mảnh (Lineweight khoảng 0.05mm – 0.09mm) và màu sắc nhạt (Color 8 hoặc Color 9).

Ngoài ra, hãy chú ý đến tính chất của block. Một số file chúng tôi cung cấp là Dynamic Block, cho phép bạn thay đổi tư thế (Đứng, Ngồi, Đi bộ) chỉ bằng một cú click chuột vào điểm Grip. Điều này giúp tiết kiệm đáng kể dung lượng file so với việc chèn quá nhiều block tĩnh khác nhau.

6. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
