Thư viện mũi tên trong CAD: Tổng hợp các mẫu chuẩn kỹ thuật 2026

Thư viện mũi tên trong CAD là thành phần không thể thiếu đối với bất kỳ kỹ sư điện hay nhà thiết kế nào khi triển khai bản vẽ kỹ thuật chuyên nghiệp. Bạn đã bao giờ rơi vào tình huống deadline đang cận kề nhưng lại loay hoay vì không tìm thấy mẫu mũi tên đúng chuẩn cho sơ đồ nguyên lý hoặc bản vẽ mặt bằng chưa? Việc sử dụng các block mũi tên đồng bộ không chỉ giúp bản vẽ đẹp mắt hơn mà còn khẳng định sự chuyên nghiệp và tính chính xác trong hồ sơ thiết kế.

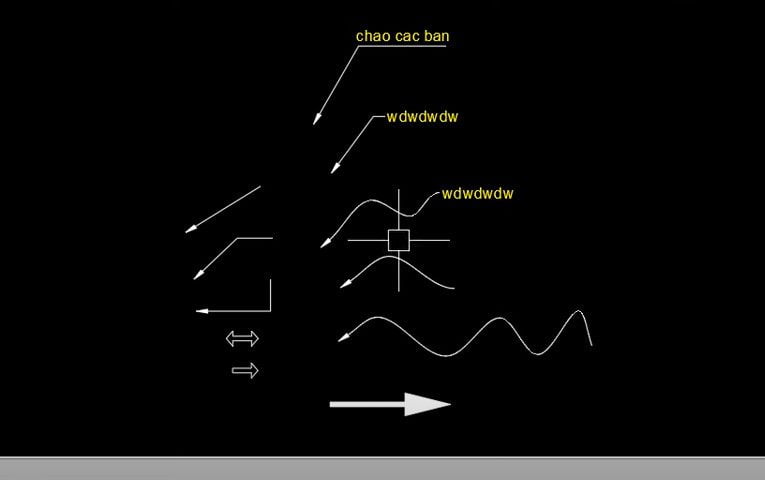

1. Danh sách thư viện mũi tên trong CAD cập nhật mới nhất

Tại Webdien.vn, chúng tôi hiểu rằng mỗi loại bản vẽ yêu cầu một phong cách ký hiệu khác nhau. Dưới đây là bảng tổng hợp các loại thư viện mũi tên trong CAD được chúng tôi phân loại kỹ lưỡng theo mục đích sử dụng, giúp các kỹ sư dễ dàng lựa chọn và áp dụng ngay vào dự án của mình mà không mất công chỉnh sửa quá nhiều.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

2. Hướng dẫn cách sử dụng block mũi tên hiệu quả

Sau khi tải thư viện mũi tên trong CAD, việc áp dụng chúng vào bản vẽ cần tuân thủ một số bước kỹ thuật để đảm bảo tính đồng bộ. Theo kinh nghiệm thực tế của các kỹ sư tại Webdien.vn, bạn nên sử dụng lệnh Design Center (Ctrl+2) để kéo các block từ file thư viện vào bản vẽ hiện hành. Cách này giúp giữ nguyên định dạng layer và các thuộc tính thuộc nhóm Block Definition.

Một phương pháp nâng cao khác là tích hợp thư viện vào Tool Palettes (Ctrl+3). Việc này cho phép bạn truy cập nhanh hàng trăm mẫu mũi tên chỉ bằng thao tác kéo thả, cực kỳ hiệu quả khi phải xử lý các bản vẽ sơ đồ đơn tuyến phức tạp hoặc hệ thống điện nhẹ MEP. Đừng quên kiểm tra đơn vị (Units) của bản vẽ trước khi chèn để tránh tình trạng mũi tên quá to hoặc quá nhỏ so với tỷ lệ chung.

3. Ứng dụng thực tế trong thiết kế điện và kiến trúc

Ký hiệu mũi tên đóng vai trò định hướng và phân loại thông tin cực kỳ quan trọng. Tùy vào chuyên môn, thư viện mũi tên trong CAD sẽ được khai thác theo nhiều góc độ khác nhau, đảm bảo người đọc bản vẽ hiểu đúng ý đồ thiết kế.

Đối với Kỹ sư điện và MEP

Trong các sơ đồ nguyên lý tủ điện, mũi tên được dùng để chỉ hướng dòng năng lượng, các điểm đấu nối liên thông giữa các trang bản vẽ (Cross-reference). Việc sử dụng block mũi tên đúng tiêu chuẩn IEC giúp bản vẽ đạt chứng chỉ kỹ thuật quốc tế, dễ dàng cho công tác vận hành và bảo dưỡng sau này.

Đối với Kiến trúc sư và Thiết kế nội thất

Mũi tên trong bản vẽ kiến trúc thường xuất hiện ở các ký hiệu mặt cắt, hướng nhìn hoặc chỉ dẫn giao thông trong công trình. Sử dụng các mẫu mũi tên tinh tế từ Webdien.vn sẽ giúp phối cảnh tổng thể trở nên thanh thoát và chuyên nghiệp hơn, tránh gây rối mắt cho chủ đầu tư khi xem hồ sơ.

4. Các lưu ý kỹ thuật về Layer và Scale khi dùng mũi tên

Khi làm việc với thư viện mũi tên trong CAD, sai lầm phổ biến nhất là để các block nằm ở Layer 0 hoặc các layer không kiểm soát được màu sắc và độ dày nét in. Chúng tôi khuyên bạn nên tạo một layer riêng biệt như “G-ANNO-SYMB” hoặc “E-SYMB-ARROW” với màu sắc nổi bật để dễ dàng quản lý hiển thị trên Viewport.

Về vấn đề tỷ lệ (Scale), hãy ưu tiên sử dụng Annotative Scales cho các block mũi tên. Tính năng này của AutoCAD cho phép ký hiệu tự động điều chỉnh kích thước phù hợp với tỷ lệ khung in (1/50, 1/100, 1/200…) mà bạn không cần phải scale thủ công từng cái một. Điều này đảm bảo khi in ấn, tất cả mũi tên đều có kích thước đồng nhất trên giấy, giúp bản vẽ sạch sẽ và dễ đọc.

5. Đóng góp và cập nhật thư viện cộng đồng

Webdien.vn không chỉ là nơi cung cấp mà còn là cộng đồng kết nối hàng nghìn kỹ sư điện trên toàn quốc. Thư viện của chúng tôi lớn mạnh nhờ sự đóng góp không ngừng từ các bạn. Nếu bạn đang sở hữu những mẫu mũi tên trong CAD độc đáo, tối ưu hoặc các lisp vẽ nhanh ký hiệu, hãy đừng ngần ngại chia sẻ với chúng tôi để cùng nhau xây dựng một kho tài nguyên kỹ thuật Việt Nam vững mạnh.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
