Thư viện ME trong CAD: Tổng hợp bộ Block thiết bị điện chuẩn nhất 2026

Thư viện ME trong CAD là công cụ không thể thiếu, giúp bạn tiết kiệm hàng giờ đồng hồ thiết kế nhưng liệu bạn đã sở hữu bộ block đúng chuẩn kỹ thuật chưa?

1. Tại sao kỹ sư cần sở hữu thư viện ME trong CAD chuẩn?

Trong bối cảnh deadline dự án luôn bám đuổi, việc phải ngồi vẽ lại từng cái CB, ổ cắm hay đèn LED là một sự lãng phí thời gian khủng khiếp. Một bộ thư viện ME trong CAD chất lượng không chỉ giúp bạn đẩy nhanh tiến độ mà còn đảm bảo tính chuyên nghiệp trong hồ sơ bản vẽ.

Tại Webdien.vn, chúng tôi hiểu rằng sai sót về tỷ lệ hoặc ký hiệu trong hệ thống cơ điện (MEP) có thể dẫn đến những hậu quả nghiêm trọng khi thi công thực tế. Do đó, các block CAD điện được chúng tôi tổng hợp đều tuân thủ nghiêm ngặt các hệ thống ký hiệu quốc tế như IEC và tiêu chuẩn Việt Nam TCVN.

“Việc sử dụng thư viện đồng nhất giúp toàn bộ team thiết kế phối hợp nhịp nhàng, tránh tình trạng mỗi người vẽ một kiểu trên cùng một mặt bằng MEP.”

2. Danh sách file thư viện ME trong CAD mới nhất

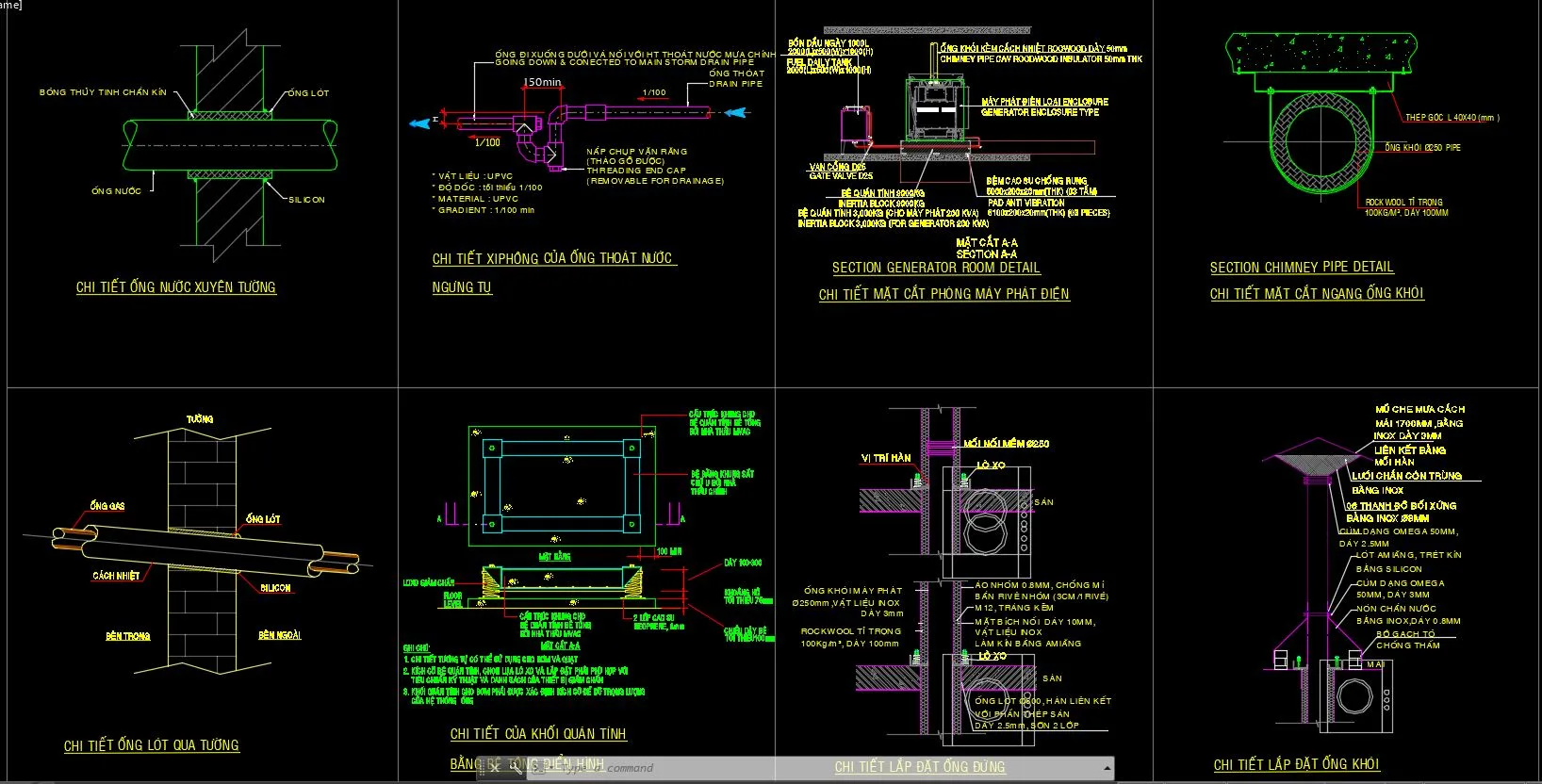

Dưới đây là bảng tổng hợp các hạng mục file thư viện ME trong CAD mà Webdien.vn đang cung cấp. Các file này được định dạng dưới dạng .dwg, tương thích với hầu hết các phiên bản AutoCAD từ 2010 trở lên, giúp bạn dễ dàng import và sử dụng ngay.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn tải và quản lý thư viện ME trong CAD hiệu quả

Sở hữu thư viện ME trong CAD là một chuyện, nhưng sử dụng nó sao cho hiệu quả để không bị rối loạn Layer lại là chuyện khác. Chúng tôi khuyên bạn nên tổ chức các file theo từng nhóm chức năng (Điện, Nước, PCCC) và đặt chúng trong một thư mục cố định trên ổ cứng.

Khi sử dụng lệnh Design Center (Ctrl + 2) trong AutoCAD, bạn có thể dễ dàng truy cập vào các bản vẽ thư viện này và kéo thả các block cần thiết vào bản vẽ hiện hành mà không cần mở file gốc. Cách làm này giúp giảm thiểu dung lượng bản vẽ và tránh làm nặng bộ nhớ RAM của máy tính.

Ứng dụng trong thiết kế hệ thống điện tòa nhà

Đối với các dự án chung cư hoặc văn phòng, việc sử dụng thư viện ME trong CAD giúp đồng bộ hóa các ký hiệu ổ cắm và công tắc trên mặt bằng. Bạn có thể sử dụng các thuộc tính Attribute trong block để tự động hóa việc thống kê số lượng thiết bị sau khi hoàn thành bản vẽ thiết kế.

Ứng dụng trong thiết kế trạm biến áp và tủ điện

Kỹ sư điện công nghiệp thường xuyên phải vẽ sơ đồ nguyên lý. Các block về máy biến áp, MCCB, Contactor trong bộ thư viện của Webdien.vn được vẽ với tỷ lệ 1:1, giúp bạn dễ dàng bố trí thiết bị bên trong vỏ tủ điện một cách chính xác nhất trước khi đưa vào sản xuất.

4. Tiêu chuẩn kỹ thuật và các lưu ý quan trọng

Khi sử dụng bất kỳ bộ thư viện ME trong CAD nào, bạn cần lưu ý đến đơn vị đo lường (Unit). Thông thường, các bản vẽ kỹ thuật tại Việt Nam sử dụng đơn vị mm. Nếu file thư viện được vẽ bằng Inches, việc chèn vào sẽ làm sai lệch hoàn toàn kích thước lắp đặt thực tế của thiết bị.

Ngoài ra, hãy kiểm tra hệ thống Layer. Các block chuẩn thường được để ở Layer 0 để khi chèn vào bản vẽ mới, chúng sẽ tự động nhận thuộc tính màu sắc và đường nét của Layer hiện hành. Điều này giúp quản lý bản vẽ sạch sẽ và chuyên nghiệp hơn.

5. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
