Thư Viện Hộp Giảm Tốc CAD Chuẩn Cho Kỹ Sư Cơ Điện Và Thiết Kế
Bạn đang phải đối mặt với deadline bản vẽ hệ thống truyền động nhưng lại loay hoay vì thiếu thư viện hộp giảm tốc cad chuẩn xác? Việc tự vẽ lại từ đầu không chỉ tốn thời gian mà còn dễ sai sót về tỷ lệ kỹ thuật. Hiểu được khó khăn đó, Webdien.vn đã tổng hợp bộ sưu tập bản vẽ hộp giảm tốc chuyên sâu, giúp bạn tối ưu hóa quy trình thiết kế ngay lập tức.
1. Danh sách thư viện hộp giảm tốc CAD cập nhật 2026
Bộ thư viện này bao gồm đầy đủ các loại bản vẽ hộp giảm tốc từ cơ bản đến phức tạp, được trình bày dưới dạng block thuộc tính dễ dàng chỉnh sửa. Các file đều được kiểm định về độ chính xác cơ khí, đảm bảo phù hợp với các tiêu chuẩn TCVN và quốc tế. Dưới đây là bảng tổng hợp các file sẵn có tại hệ thống của chúng tôi.
| Tên File | Định Dạng | Phần Mềm | Phiên Bản | Mô Tả | Trạng Thái |
|---|---|---|---|---|---|
| Hop-giam-toc-1-cap-banh-rang-tru.dwg | .DWG | AutoCAD | 2010+ | Bản vẽ lắp và chi tiết bánh răng trụ | Sẵn có |
| Hop-giam-toc-2-cap-khai-trien.dwg | .DWG | AutoCAD | 2013+ | Cấu trúc 2 cấp khai triển chi tiết | Sẵn có |

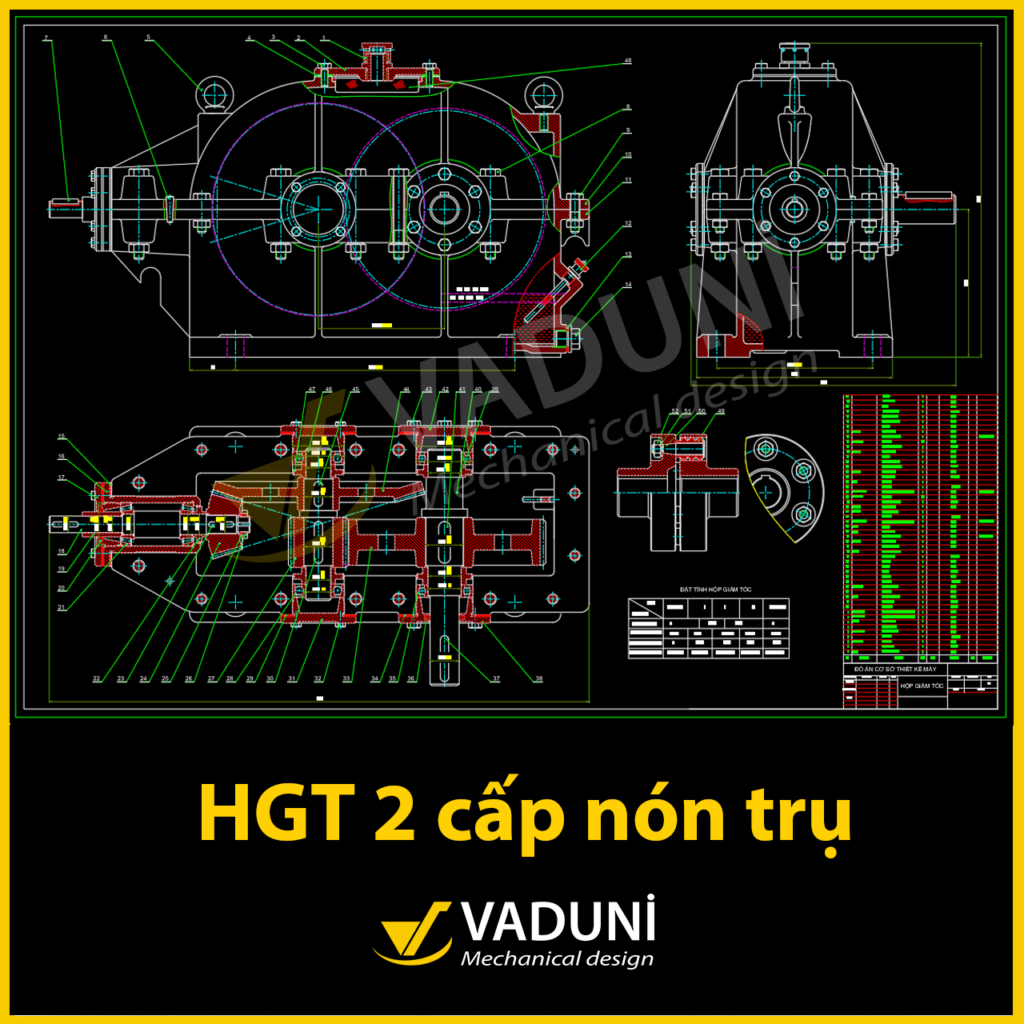

| Hop-giam-toc-non-tru-2-cap.dwg | .DWG | AutoCAD | 2015+ | Mẫu hỗn hợp nón – trụ chuẩn | Sẵn có |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
2. Hướng dẫn tải và tích hợp vào bản vẽ AutoCAD
Để sử dụng hiệu quả thư viện hộp giảm tốc cad, quý kỹ sư cần lưu ý các bước thao tác để tránh lỗi font hoặc lỗi tỷ lệ (scale). Thông thường, các file tại Webdien.vn được thiết kế theo đơn vị mm (Millimeters) để đồng bộ với các dự án kỹ thuật tại Việt Nam.
Sử dụng lệnh DesignCenter để quản lý block
Thay vì mở trực tiếp file và copy-paste, bạn nên sử dụng lệnh ADCENTER (Ctrl + 2) trong AutoCAD. Cách này giúp bạn xem trước (preview) các block hộp giảm tốc và kéo thả chúng vào bản vẽ hiện hành một cách sạch sẽ, không kéo theo các layer rác hay dimstyle lạ.
Kiểm tra Layer và Viewport
Sau khi chèn bản vẽ, hãy kiểm tra lại hệ thống Layer. Các bản vẽ chuẩn thường phân tách rõ ràng nét đậm, nét mảnh, nét đứt và đường tâm. Điều này cực kỳ quan trọng khi bạn xuất bản vẽ sang Layout để in ấn, giúp các chi tiết bánh răng và trục được hiển thị rõ nét nhất.
3. Ứng dụng thực tế trong đồ án và công trình
Việc sở hữu một thư viện CAD cơ khí chất lượng không chỉ phục vụ cho công tác học tập mà còn là công cụ đắc lực cho các đơn vị tư vấn thiết kế MEP và chế tạo máy chuyên nghiệp.
- Đối với Sinh viên: Tiết kiệm 70% thời gian làm đồ án chi tiết máy. Thay vì ngồi vẽ từng vòng bi hay lắp ghép trục, bạn có thể tập trung vào việc tính toán thông số kỹ thuật.
- Đối với Kỹ sư MEP: Sử dụng các block hộp giảm tốc để bố trí không gian trong các phòng kỹ thuật, trạm bơm hoặc hệ thống băng chuyền công nghiệp.
- Đối với Nhà thầu: Dễ dàng bóc tách khối lượng và minh họa phương án thi công lắp đặt thiết bị truyền động cho chủ đầu tư.
4. Các tiêu chuẩn kỹ thuật cần lưu ý
Một bản vẽ thư viện hộp giảm tốc cad đúng nghĩa phải tuân thủ các quy tắc biểu diễn hình họa kỹ thuật. Tại Webdien.vn, chúng tôi chú trọng vào các yếu tố như ký hiệu độ nhám bề mặt, dung sai lắp ghép và bảng kê chi tiết máy chuẩn hóa.
“Bản vẽ kỹ thuật là ngôn ngữ của kỹ sư. Một bản vẽ hộp giảm tốc thiếu độ chính xác về khoảng cách trục có thể dẫn đến sai số nghiêm trọng trong quá trình gia công thực tế.” – Trích chia sẻ từ cộng đồng kỹ sư Webdien.
Đặc biệt, đối với các loại hộp giảm tốc 2 cấp khai triển hoặc nón – trụ, việc thể hiện các mặt cắt qua trục vít hoặc bánh răng cần tuân thủ đúng ISO 128 để người thợ cơ khí có thể đọc hiểu và vận hành máy CNC chính xác.
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
5. Câu hỏi thường gặp (FAQ)
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
