Thư viện file Template CAD chuẩn kỹ thuật cho kỹ sư điện

Bạn đã bao giờ rơi vào tình huống deadline thiết kế đang cận kề nhưng vẫn phải loay hoay thiết lập lại từng Layer, Dimstyle hay tìm kiếm khung tên đúng khổ giấy? Việc sở hữu một thư viện file template cad chuẩn không chỉ giúp bạn làm việc chuyên nghiệp hơn mà còn tiết kiệm tới 50% thời gian triển khai bản vẽ thực tế.

Tại sao kỹ sư cần một Template CAD chuyên nghiệp?

Trong môi trường thiết kế kỹ thuật điện hiện nay, sự đồng bộ là yếu tố sống còn. Một file template cad (định dạng .dwt hoặc .dwg) đóng vai trò như một bộ khung xương hoàn chỉnh. Thay vì bắt đầu từ con số không, bạn chỉ cần mở file mẫu đã được thiết lập sẵn các thông số kỹ thuật tối ưu. Theo kinh nghiệm thực tế của đội ngũ kỹ sư tại Webdien.vn, việc sử dụng mẫu chuẩn giúp giảm thiểu tối đa các sai sót về tỷ lệ in ấn và quản lý đối tượng.

Khi sử dụng thư viện chuẩn, các yếu tố như Textstyle, Dimstyle và hệ thống Layer được phân loại rõ ràng (ví dụ: nét liền, nét đứt, độ dày nét in). Điều này giúp bản vẽ của bạn trông sạch sẽ, dễ đọc và đáp ứng đầy đủ các tiêu chuẩn khắt khe như TCVN hay IEC. Đặc biệt, với các dự án MEP phức tạp, Template giúp việc phối hợp giữa các bộ môn trở nên nhịp nhàng hơn bao giờ hết.

Danh sách file Template CAD tại Webdien.vn

Dưới đây là bảng tổng hợp các file mẫu chất lượng cao được chúng tôi tuyển chọn và kiểm tra kỹ lưỡng về mặt kỹ thuật. Các bạn có thể lựa chọn file phù hợp với phiên bản AutoCAD mình đang sử dụng.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn cài đặt và sử dụng Template cho người mới

Sau khi tải xuống thư viện file template cad, bạn không nên chỉ mở file lên và vẽ trực tiếp. Để tối ưu hóa quy trình làm việc lâu dài, hãy thực hiện theo các bước chuyên nghiệp sau:

Bước 1: Thiết lập thư mục Template mặc định

Bạn hãy copy file .dwt vào đường dẫn lưu trữ template của AutoCAD (thường nằm trong mục AppData). Điều này giúp mỗi khi bạn nhấn “New Drawing”, AutoCAD sẽ tự động gợi ý file mẫu của Webdien.vn.

Bước 2: Quản lý Viewport và Khung tên

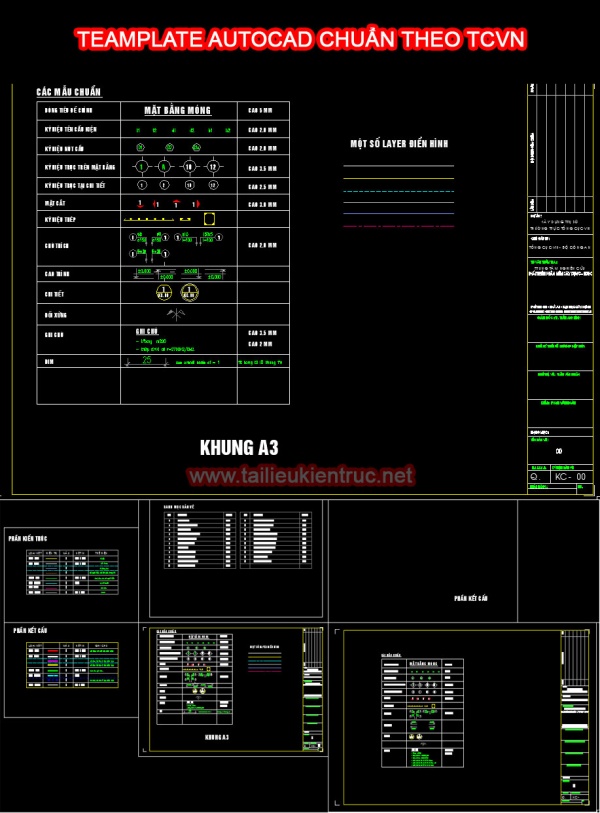

Trong thư viện file template cad này, chúng tôi đã tạo sẵn các Layout tương ứng với khổ giấy A1, A2, A3. Bạn chỉ cần vào tab Layout, chèn Block khung tên và thiết lập Viewport với tỷ lệ mong muốn (ví dụ 1/50 hoặc 1/100). Việc này đảm bảo khi in ấn, độ dày nét vẽ luôn đúng ý đồ thiết kế.

Một lưu ý nhỏ cho các bạn kỹ sư mới: Hãy luôn kiểm tra đơn vị (Unit) của file trước khi vẽ. Mẫu của chúng tôi mặc định sử dụng đơn vị Millimeters (mm), vốn là đơn vị chuẩn cho các bản vẽ cơ điện tại Việt Nam hiện nay.

Các tiêu chuẩn kỹ thuật tích hợp trong bộ file

Mỗi file mẫu tại Webdien.vn đều được xây dựng dựa trên các tiêu chuẩn thực tế giúp bản vẽ của bạn có giá trị pháp lý và kỹ thuật cao nhất:

• Tiêu chuẩn TCVN: Hệ thống layer màu sắc và đường nét tuân thủ quy định về bản vẽ kỹ thuật xây dựng Việt Nam.
• Tiêu chuẩn IEC: Các ký hiệu thiết bị điện như CB, Relay, Công tắc, Ổ cắm được vẽ đúng hình dáng quốc tế.
• Bảng màu (Plot Style): Đi kèm file .ctb để bạn xuất PDF đẹp, rõ nét, phân biệt được nét đậm nét mảnh một cách tự động.

Hơn nữa, các Block CAD trong bộ sưu tập này đều là Block thuộc tính (Attribute Block), cho phép bạn thay đổi thông số thiết bị ngay trên bản vẽ mà không cần phá vỡ cấu trúc block, giữ cho dung lượng file luôn nhẹ và mượt mà.

Giải đáp thắc mắc thường gặp (FAQ)

Đóng góp & Cập nhật thư viện

Cộng đồng kỹ sư Webdien.vn phát triển mạnh mẽ nhờ sự đóng góp từ chính các bạn. Nếu bạn có những mẫu template cad tâm đắc hoặc phát hiện các lỗi sai kỹ thuật trong bộ file hiện tại, hãy phản hồi ngay cho chúng tôi.

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
