Thư viện dao phay CAD chuyên sâu cho thiết kế cơ khí chính xác

Thư viện dao phay CAD là công cụ không thể thiếu giúp các kỹ sư tiết kiệm hàng giờ đồng hồ thiết kế khi cần mô phỏng các công đoạn gia công cơ khí chính xác trên bản vẽ.

Tầm quan trọng của thư viện dao phay CAD chuẩn trong thiết kế cơ khí điện máy

Trong bối cảnh các dự án cơ khí điện máy ngày càng yêu cầu độ chính xác cao, việc sở hữu một thư viện dao phay CAD đầy đủ giúp người thiết kế tránh được các sai sót về tỉ lệ. Hãy tưởng tượng bạn đang trong thời điểm deadline cận kề nhưng lại phải loay hoay vẽ lại từng thông số của dao phay đĩa hay dao phay ngón từ catalogue.

Việc sử dụng các block CAD được chuẩn hóa không chỉ tăng tốc độ làm việc mà còn đảm bảo tính đồng nhất giữa các bộ phận thiết kế. Tại Webdien.vn, chúng tôi cung cấp các định dạng từ DWG đến DXF, phù hợp hoàn toàn với các tiêu chuẩn kỹ thuật hiện hành, giúp các kỹ sư điện máy và cơ khí dễ dàng tích hợp vào bản vẽ lắp ráp tổng thể.

Danh sách file thư viện dao phay tại Webdien.vn

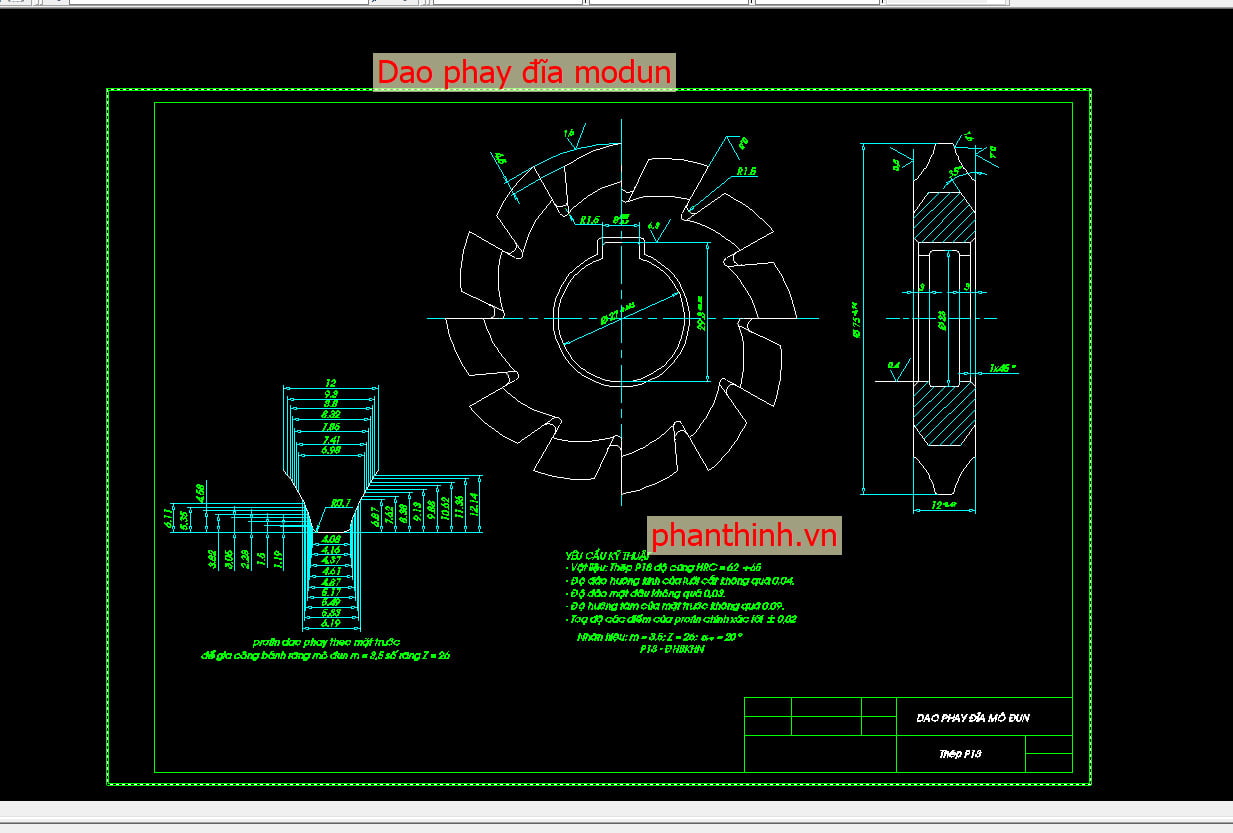

Dưới đây là bảng tổng hợp các loại file dao phay phổ biến nhất được các kỹ sư tin dùng, bao gồm cả dao phay đĩa modun và các loại dao phay ngón chuyên dụng cho máy CNC.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và sử dụng bản vẽ dao phay trong phần mềm CAD

Quy trình sử dụng thư viện dao phay CAD tại Webdien.vn được tối ưu hóa để bạn có thể áp dụng ngay vào dự án chỉ với vài thao tác đơn giản.

Bước 1: Lựa chọn đúng định dạng file

Tùy vào mục đích sử dụng, bạn có thể chọn file DWG cho AutoCAD để triển khai bản vẽ 2D hoặc file SKP/MAX nếu cần trình diễn mô phỏng không gian nhà xưởng cơ khí 3D.

Bước 2: Giải nén và kiểm tra đơn vị (Units)

Hầu hết các file trong thư viện cơ khí của chúng tôi được thiết lập đơn vị Milimet (mm). Trước khi Insert block vào bản vẽ chính, hãy dùng lệnh UNITS để kiểm tra lại nhằm tránh sai lệch về kích thước thực tế.

Ứng dụng thực tế của thư viện dao phay trong các nhóm ngành

Mỗi nhóm đối tượng sẽ có cách khai thác thư viện này khác nhau để phục vụ tối đa hiệu quả công việc hằng ngày.

Đối với Kỹ sư cơ khí và vận hành CNC

Việc có sẵn các thông số dao phay đĩa modun giúp tính toán khoảng cách chạy dao và gá đặt chính xác, giảm thiểu rủi ro va chạm dao khi gia công thực tế trên máy CNC.

Đối với Kỹ sư điện máy và MEP

Trong các bản vẽ thiết kế máy móc phức tạp, các linh kiện dao phay được dùng để thể hiện các chi tiết cắt gọt hoặc các bộ phận truyền động cơ khí liên quan trực tiếp đến hệ thống điều khiển điện.

Lưu ý kỹ thuật và tiêu chuẩn quốc tế về dao phay

Khi sử dụng bản vẽ từ thư viện dao phay CAD, bạn cần chú trọng đến các yếu tố tiêu chuẩn để đảm bảo bản vẽ có giá trị thi công cao.

“Một bản vẽ chuẩn không chỉ đẹp về nét vẽ mà còn phải tuân thủ nghiêm ngặt các quy định về độ nhám bề mặt và dung sai lắp ghép theo tiêu chuẩn ISO hoặc TCVN.”

Chúng tôi đã phân loại sẵn các Layer (lớp) rõ ràng trong file AutoCAD, giúp người dùng dễ dàng quản lý độ đậm nhạt của nét vẽ và các đường kích thước (Dimensions) theo quy định kỹ thuật điện máy.
