Hướng Dẫn Cách Chèn Thư Viện Trong CAD Chuẩn Kỹ Thuật 2026

Chèn thư viện trong CAD là kỹ năng sống còn giúp các kỹ sư điện tiết kiệm hàng giờ đồng hồ thiết kế mỗi ngày. Tuy nhiên, việc không biết cách quản lý hoặc chèn sai tỉ lệ thường dẫn đến những lỗi bản vẽ nghiêm trọng. Trong bài viết này, Webdien.vn sẽ hướng dẫn bạn các phương pháp tối ưu nhất để tích hợp bộ thư viện thiết bị điện vào bản vẽ một cách chuyên nghiệp.

Tại sao cần sử dụng thư viện CAD chuyên dụng cho ngành điện?

Trong môi trường áp lực về deadline như hiện nay, việc ngồi vẽ lại từng cái CB, ổ cắm hay đèn LED là một sự lãng phí tài nguyên khủng khiếp. Sử dụng thư viện CAD không chỉ giúp tăng tốc độ làm việc lên gấp 5-10 lần mà còn đảm bảo tính thống nhất cho toàn bộ hồ sơ thiết kế. Khi bạn sử dụng các Block chuẩn từ Webdien.vn, các ký hiệu điện sẽ tuân thủ nghiêm ngặt các tiêu chuẩn như IEC hoặc TCVN, giúp bản vẽ của bạn trở nên chuyên nghiệp và dễ dàng được phê duyệt bởi các đơn vị thẩm tra.

Ngoài ra, việc quản lý thư viện tốt giúp giảm thiểu dung lượng file DWG, tránh tình trạng giật lag khi xử lý các bản vẽ quy hoạch hoặc hệ thống điện tòa nhà phức tạp. Thay vì copy-paste thủ công từ bản vẽ cũ sang bản vẽ mới, các phương pháp chèn chính thống sẽ giúp bạn quản lý thuộc tính (Attribute) và thống kê khối lượng tự động một cách chính xác.

Danh sách file thư viện điện chuẩn 2026 tại Webdien.vn

Dưới đây là tổng hợp các bộ thư viện mà chúng tôi đã tối ưu hóa, sẵn sàng để bạn tải về và áp dụng ngay vào dự án của mình. Các file này được kiểm tra kỹ lưỡng về layer, màu sắc và tỉ lệ thực tế.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3 Cách chèn thư viện trong CAD phổ biến nhất hiện nay

1. Sử dụng lệnh Insert (I) truyền thống

Đây là cách cơ bản nhất để chèn thư viện trong CAD. Bạn chỉ cần gõ lệnh I (Insert), sau đó tìm đến đường dẫn chứa file DWG thư viện. Ưu điểm của cách này là bạn có thể kiểm soát được điểm chèn (Insertion Point), tỉ lệ (Scale) và góc xoay (Rotation) ngay trước khi đặt Block vào bản vẽ. Đối với các phiên bản AutoCAD đời mới, giao diện Blocks Palette giúp bạn xem trước hình ảnh thu nhỏ rất trực quan.

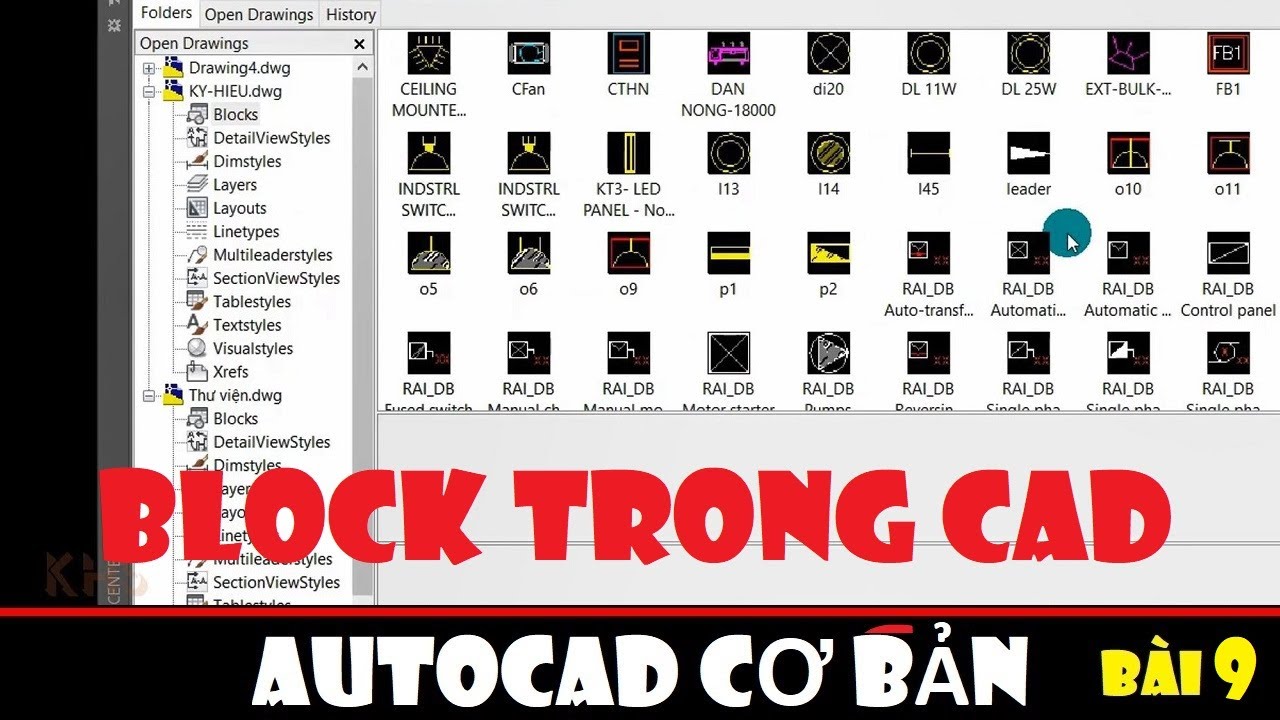

2. Sử dụng Design Center (Ctrl + 2)

Design Center là một “kho tàng” ẩn trong AutoCAD. Bằng cách nhấn tổ hợp phím Ctrl + 2, bạn có thể truy cập vào bất kỳ file CAD nào mà không cần mở chúng ra. Từ đây, bạn có thể kéo thả trực tiếp các thành phần như Blocks, Layers, Linetypes từ file thư viện vào bản vẽ đang thiết kế. Đây là phương pháp cực kỳ nhanh khi bạn cần lấy lại các chuẩn Layer điện từ một dự án mẫu sang dự án mới.

3. Quản lý bằng Tool Palettes (Ctrl + 3)

Đối với các kỹ sư chuyên nghiệp, Tool Palettes là sự lựa chọn hàng đầu. Bạn có thể tạo riêng một tab “Thiết bị điện” và đưa toàn bộ các Block thường dùng vào đó. Việc chèn thư viện trong CAD lúc này chỉ đơn giản là nhấp chuột vào biểu tượng trên bảng công cụ và đặt vào bản vẽ. Cách này giúp loại bỏ hoàn toàn việc phải nhớ tên file hay đường dẫn thư mục phức tạp.

Ứng dụng thực tế trong thiết kế hệ thống điện

Việc áp dụng thư viện chuẩn giúp ích rất nhiều trong các giai đoạn khác nhau của dự án. Theo kinh nghiệm từ các chuyên gia tại Webdien.vn, việc chuẩn hóa thư viện ngay từ đầu sẽ giúp giảm thiểu sai sót kỹ thuật.

Dành cho Kỹ sư thiết kế điện

Sử dụng các Block CAD điện có thuộc tính giúp bạn tự động xuất bảng thống kê vật tư (Data Extraction). Thay vì đếm thủ công từng chiếc đèn hay ổ cắm trên mặt bằng, bạn chỉ cần một vài cú click chuột để có danh sách chính xác cho hồ sơ dự toán. Điều này đặc biệt quan trọng trong các công trình lớn như chung cư hay nhà máy sản xuất.

Dành cho Kiến trúc sư & Thiết kế nội thất

Khi phối hợp MEP với kiến trúc, việc chèn các model thiết bị điện 3D (từ SketchUp hoặc Revit) giúp đảm bảo không gian lắp đặt. Thư viện tại Webdien.vn cung cấp các model đúng kích thước thực tế, giúp bạn tránh được tình trạng thiết bị va chạm với dầm, cột hoặc không gian nội thất khi thi công thực tế.

Lưu ý quan trọng về tỉ lệ và đơn vị khi chèn Block

Một lỗi phổ biến khi chèn thư viện trong CAD là sai lệch đơn vị (Unit). Nếu bản vẽ của bạn dùng đơn vị Milimeters nhưng Block thư viện lại ở đơn vị Inches, thiết bị của bạn sẽ to hoặc nhỏ một cách bất thường. Luôn kiểm tra lệnh UN (Units) của cả file nguồn và file đích trước khi thực hiện thao tác chèn. Ngoài ra, hãy ưu tiên sử dụng Block thuộc tính và hạn chế lệnh Explode (phá khối) để giữ cho bản vẽ luôn sạch sẽ và dễ quản lý.
