Thư viện CAD vách kính tòa nhà và chi tiết cấu tạo hệ nhôm kính

Thư viện CAD vách kính là tài liệu không thể thiếu đối với các kỹ sư và kiến trúc sư khi thiết kế hệ thống mặt đứng tòa nhà. Trong bối cảnh tiến độ dự án ngày càng gấp rút, việc sở hữu bộ file CAD vách kính cường lực chuẩn kỹ thuật giúp bạn tiết kiệm hàng giờ đồng hồ xử lý bản vẽ mà vẫn đảm bảo độ chính xác tuyệt đối theo tiêu chuẩn xây dựng hiện hành.

Tổng quan về hệ thống thư viện CAD vách kính tại Webdien.vn

Hệ thống vách kính tòa nhà hiện nay rất đa dạng, từ các loại vách kính cố định văn phòng đến các hệ mặt dựng (curtain wall) phức tạp cho cao ốc. Việc tìm kiếm một bộ thư viện cad vách kính đầy đủ các chi tiết liên kết, mặt cắt nhôm và phụ kiện thường khiến nhiều kình sư mất thời gian. Hiểu được điều đó, Webdien.vn đã tổng hợp bộ dữ liệu chuyên sâu, hỗ trợ đắc lực cho công tác thiết kế và triển khai thi công.

Bộ thư viện này không chỉ bao gồm các đường nét sơ phác mà đi sâu vào chi tiết cấu tạo của các hệ phổ biến như hệ Stick, hệ Unitized và các loại vách kính cường lực chân nhện (Spider). Mọi block CAD vách kính đều được chuẩn hóa về layer, tỷ lệ 1:1, giúp người dùng dễ dàng chỉnh sửa và áp dụng vào hồ sơ thiết kế cơ sở hoặc thiết kế thi công một cách chuyên nghiệp.

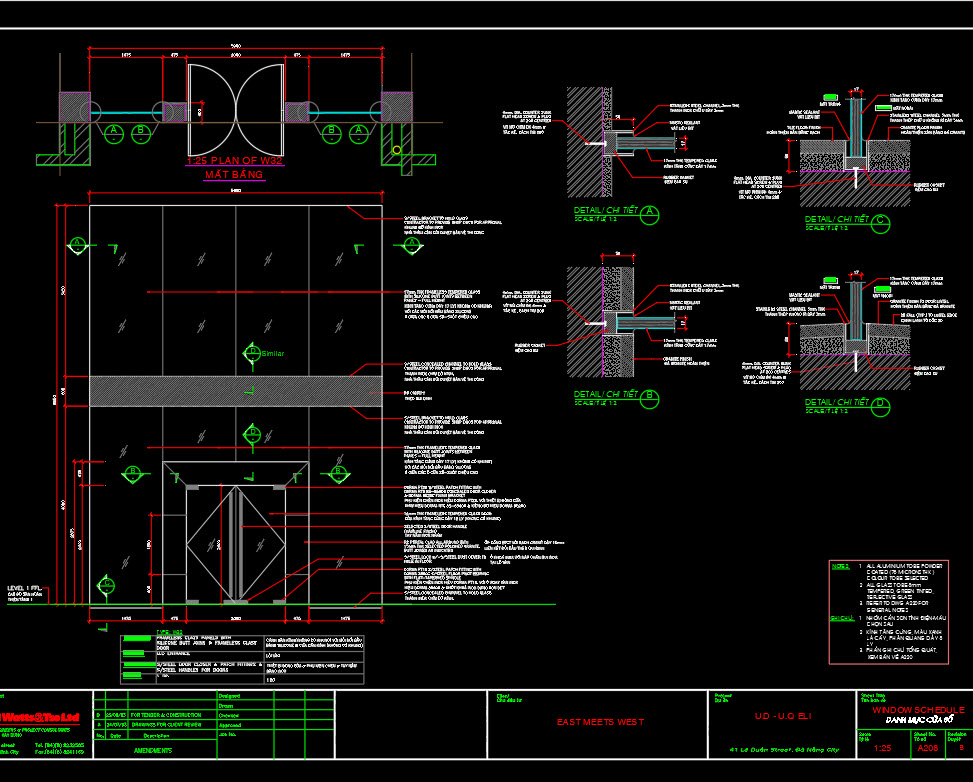

Danh sách file CAD vách kính mặt dựng chi tiết mới nhất 2026

Dưới đây là bảng tổng hợp các hạng mục bản vẽ có trong bộ thư viện. Các kình sư có thể lựa chọn file phù hợp với nhu cầu của dự án hiện tại:

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn sử dụng và chèn Block CAD vào bản vẽ nhanh chóng

Để tối ưu hóa quá trình sử dụng thư viện cad vách kính, các kình sư nên tuân thủ quy trình quản lý file chặt chẽ. Việc copy trực tiếp từ file thư viện sang bản vẽ dự án đôi khi làm phát sinh lỗi font hoặc sai lệch tỷ lệ nếu không kiểm soát tốt đơn vị (units).

Bước 1: Kiểm tra đơn vị bản vẽ nguồn và bản vẽ dự án

Trước khi insert bất kỳ chi tiết vách kính tòa nhà nào, hãy gõ lệnh UNITS để đảm bảo cả hai bản vẽ đều đang sử dụng Millimeters. Điều này cực kỳ quan trọng vì các chi tiết nhôm kính yêu cầu độ chính xác đến từng mm để phục vụ công tác đặt hàng vật tư.

Bước 2: Quản lý layer theo tiêu chuẩn

Thay vì giữ nguyên layer gốc của thư viện, bạn nên chuyển các block cad vách kính về hệ thống layer quản lý riêng của công ty (ví dụ: A-Glaz-Glass, A-Glaz-Alum). Việc này giúp việc quản lý nét in (lineweight) và hiển thị mặt bằng trở nên chuyên nghiệp hơn.

“Sử dụng Block thuộc tính cho các chi tiết phụ kiện vách kính giúp bạn thống kê số lượng vật tư (bill of materials) một cách tự động và chính xác chỉ bằng lệnh BCOUNT hoặc Data Extraction.”

Tiêu chuẩn kỹ thuật và lưu ý khi thiết kế vách kính mặt dựng

Khi sử dụng file cad vách kính mặt dựng, người thiết kế cần lưu ý đến các tiêu chuẩn về tải trọng gió và độ an toàn. Một bản vẽ đúng kỹ thuật không chỉ đẹp về đường nét mà phải thể hiện được biện pháp ngăn nước (waterproofing) và giải pháp thoát khí.

• Khe co giãn: Luôn đảm bảo chi tiết liên kết bản mã (bracket) có khoảng hở cho sự giãn nở nhiệt của nhôm.
• Keo silicone: Chi tiết vách kính cường lực mặt dựng phải thể hiện rõ vị trí bắn keo kết cấu và keo thời tiết.
• Chống cháy tầng: Đối với tòa nhà cao tầng, bản vẽ CAD cần thể hiện lớp ngăn cháy lan (fire-stop) giữa các sàn tầng và hệ vách kính.

Câu hỏi thường gặp về thư viện vách kính (FAQs)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
