Thư viện CAD trung tâm thương mại: Tổng hợp mặt bằng và thiết bị điện chuẩn 2026

Thư viện CAD trung tâm thương mại là tài liệu không thể thiếu đối với các kỹ sư điện và kiến trúc sư khi đối mặt với những dự án có quy mô lớn và độ phức tạp cao. Việc sở hữu một bộ thư viện chuẩn giúp bạn giải quyết bài toán tiến độ, đảm bảo tính chính xác trong việc bố trí thiết bị và tuân thủ các quy định nghiêm ngặt về kỹ thuật điện tại Việt Nam.

1. Vai trò của thư viện CAD trong thiết kế trung tâm thương mại

Thiết kế một trung tâm thương mại đòi hỏi sự kết hợp nhuần nhuyễn giữa kiến trúc và hệ thống cơ điện (MEP). Việc sử dụng thư viện CAD trung tâm thương mại không chỉ đơn thuần là copy-paste các block có sẵn, mà là cách để chuẩn hóa quy trình làm việc. Theo kinh nghiệm thực tế tại Webdien.vn, các kỹ sư thường mất đến 30% thời gian chỉ để vẽ lại các thiết bị lặp lại như thang cuốn, tủ điện tổng hay hệ thống chiếu sáng âm trần.

Khi bạn sử dụng các bản vẽ mẫu chuẩn, sai sót về tỷ lệ (scale) giữa thiết bị thực tế và bản vẽ được giảm thiểu tối đa. Đặc biệt, với các trung tâm thương mại hiện đại năm 2026, việc tích hợp các block thông minh giúp việc thống kê khối lượng (BOQ) trở nên nhanh chóng và chính xác hơn bao giờ hết.

“Một bản vẽ CAD chuẩn không chỉ đẹp về thẩm mỹ mà phải đảm bảo tính thực thi trong thi công. Thư viện tại Webdien.vn được chọn lọc kỹ lưỡng từ các dự án thực tế tại Việt Nam.”

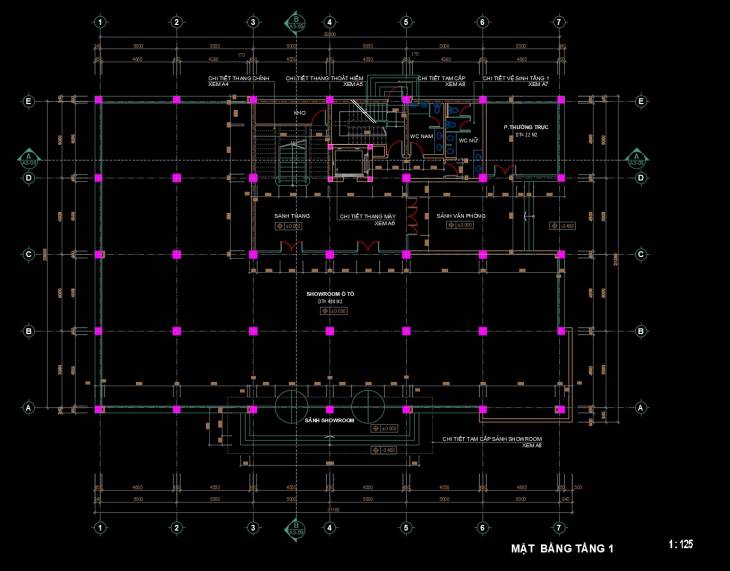

2. Danh sách file thư viện CAD trung tâm thương mại mới nhất

Dưới đây là tổng hợp các file thư viện CAD trung tâm thương mại được tải nhiều nhất, bao gồm đầy đủ từ mặt bằng tổng thể đến chi tiết các thiết bị điện chuyên dụng. Tất cả file đều được kiểm tra tính tương thích trên các phiên bản AutoCAD từ 2015 đến 2026.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Ứng dụng thực tế của bộ thư viện trong dự án

Việc áp dụng thư viện CAD trung tâm thương mại mang lại hiệu quả rõ rệt cho từng đối tượng tham gia dự án. Không chỉ là công cụ vẽ, đây còn là cơ sở dữ liệu để đối soát thiết kế.

Dành cho Kỹ sư Cơ điện (MEP)

Kỹ sư MEP có thể tận dụng các block thiết bị điện đã được thiết lập sẵn thuộc tính. Ví dụ, khi đặt một máy biến áp vào mặt bằng trạm biến áp trung tâm, các thông số về kích thước giải nhiệt và hành lang an toàn đã được tích hợp sẵn theo tiêu chuẩn TCVN, giúp tránh xung đột với các hệ thống ống gió hay chữa cháy.

Dành cho Kiến trúc sư và Thiết kế nội thất

Với các kiến trúc sư, thư viện mặt bằng giúp họ nhanh chóng phân chia các khu vực chức năng như: khu mua sắm, rạp chiếu phim, khu ẩm thực (Food court) và bãi đậu xe. Các block thang cuốn và thang máy mẫu giúp kiến trúc sư hình dung được luồng di chuyển của khách hàng, từ đó tối ưu hóa không gian kinh doanh.

Dành cho Nhà thầu thi công

Nhà thầu sử dụng thư viện CAD để bóc tách khối lượng và lập bản vẽ Shop Drawing. Độ chi tiết của các file DWG tại Webdien.vn cho phép nhà thầu xác định chính xác vị trí lắp đặt, giảm thiểu việc điều chỉnh tại hiện trường gây lãng phí vật tư.

4. Các lưu ý kỹ thuật quan trọng khi sử dụng file

Để khai thác tối đa sức mạnh của thư viện CAD trung tâm thương mại, người dùng cần lưu ý một số yếu tố kỹ thuật sau:

• Kiểm tra đơn vị bản vẽ (Units): Luôn đảm bảo đơn vị trong file CAD đồng bộ với đơn vị dự án (thường là Millimeters). Dùng lệnh UN để kiểm tra trước khi copy block.
• Quản lý Layer: Các file từ Webdien.vn được phân tách layer rõ ràng (điện nhẹ, điện động lực, chiếu sáng). Hãy giữ nguyên cấu trúc này để dễ dàng quản lý hiển thị và in ấn.
• Tiêu chuẩn ký hiệu: Các ký hiệu điện trong thư viện tuân thủ IEC 60617. Tuy nhiên, mỗi dự án có thể có yêu cầu riêng, bạn nên đối soát với chỉ dẫn kỹ thuật của tư vấn giám sát.
• Phiên bản phần mềm: Nếu bạn dùng phiên bản AutoCAD cũ (như 2007), hãy yêu cầu định dạng file thấp hơn hoặc dùng các công cụ chuyển đổi để tránh lỗi “Incompatible version”.

5. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
