Thư viện cad pin năng lượng mặt trời là tài liệu không thể thiếu đối với các kỹ sư khi đối mặt với deadline thiết kế hệ thống solar đang cận kề mà chưa có sẵn các block chuẩn. Việc tự vẽ lại từng tấm pin hay khung giá đỡ không chỉ tốn thời gian mà còn dễ gây sai sót về tỷ lệ kỹ thuật trên bản vẽ tổng thể.

Tại sao kỹ sư điện cần sở hữu thư viện CAD pin mặt trời chuẩn?

Trong bối cảnh ngành năng lượng tái tạo tại Việt Nam đang phát triển mạnh mẽ, việc chuẩn hóa quy trình thiết kế là ưu tiên hàng đầu. Một bộ thư viện cad pin năng lượng mặt trời chất lượng giúp kỹ sư nhanh chóng phác thảo phương án bố trí tấm pin (layout) trên mái nhà hoặc mặt đất một cách chính xác nhất.

Sử dụng các block CAD có sẵn giúp đảm bảo tính đồng nhất cho toàn bộ hồ sơ thiết kế từ sơ đồ nguyên lý đến bản vẽ chi tiết lắp đặt. Thay vì mất hàng giờ để tra cứu kích thước từ datasheet của nhà sản xuất rồi vẽ lại, bạn chỉ cần thực hiện thao tác “Pick and Place” để hoàn thiện bản vẽ trong tích tắc. Điều này đặc biệt quan trọng khi thực hiện các dự án solar áp mái quy mô công nghiệp với hàng ngàn tấm pin cần sắp xếp tối ưu diện tích.

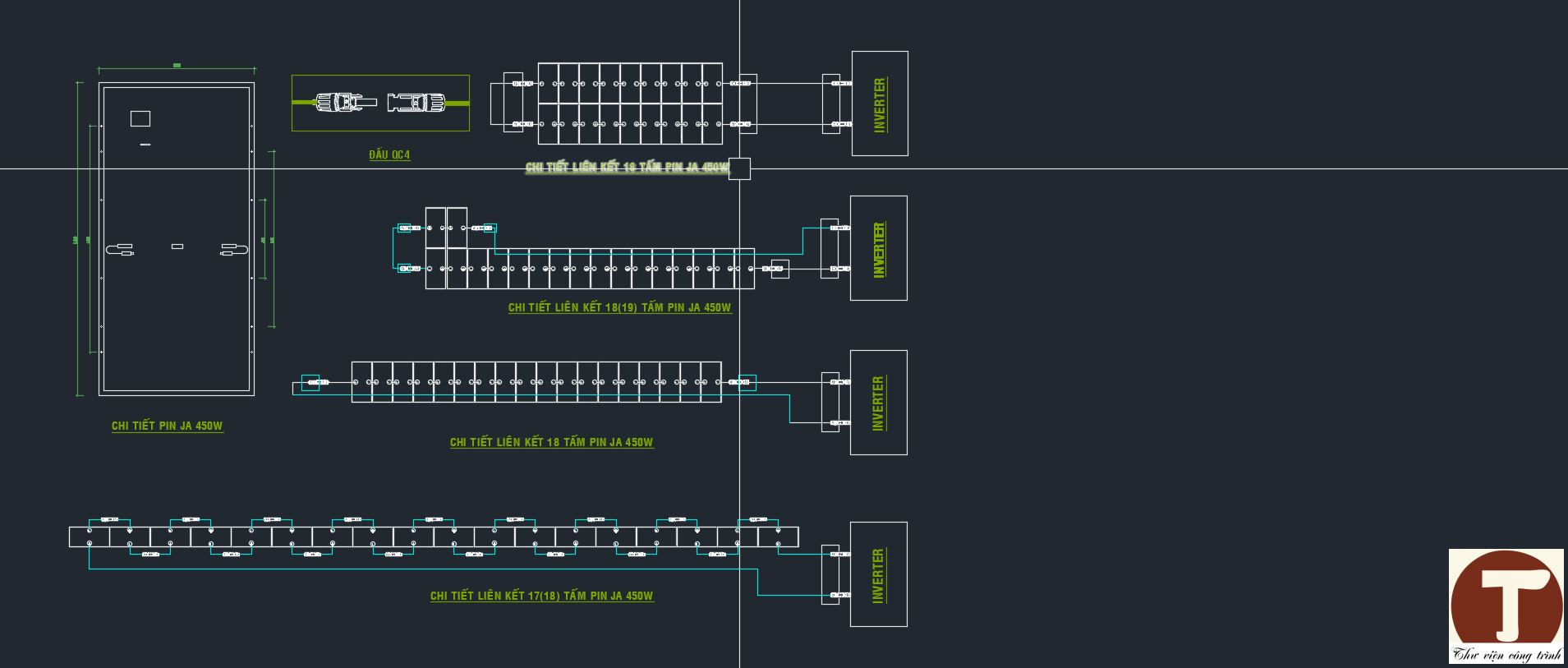

Danh sách thư viện CAD pin năng lượng mặt trời mới nhất

Dưới đây là bảng tổng hợp các file bản vẽ kỹ thuật được đội ngũ Webdien.vn sưu tầm và kiểm định chất lượng, phù hợp cho nhiều loại phần mềm từ AutoCAD đến các nền tảng hỗ trợ file DWG/DXF phổ biến hiện nay.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn sử dụng và chèn Block Solar vào bản vẽ AutoCAD

Sau khi tải thư viện cad pin năng lượng mặt trời, việc sử dụng chúng một cách hiệu quả đòi hỏi bạn phải tuân thủ một số quy tắc về quản lý layer và tỷ lệ bản vẽ.

• Sử dụng lệnh ADCENTER (Ctrl + 2) để duyệt nhanh các block trong file thư viện đã tải về mà không cần mở file trực tiếp.
• Kiểm tra đơn vị bản vẽ bằng lệnh UNITS. Thông thường, các file tại Webdien.vn được để ở đơn vị Milimeters (mm).
• Khi chèn block, nên đặt vào một layer riêng biệt (ví dụ: E-SOLAR-PANEL) để dễ dàng quản lý hiển thị hoặc tính toán số lượng bằng lệnh BCOUNT.
• Sử dụng lệnh ARRAY (phổ biến nhất là Rectangular Array) để rải nhanh các tấm pin trên một diện tích lớn theo hàng và cột.

Ứng dụng thực tế trong thiết kế hệ thống điện mặt trời

Việc ứng dụng bộ thư viện này không chỉ dừng lại ở các bản vẽ 2D đơn thuần mà còn mở rộng ra nhiều công đoạn quan trọng khác trong dự án năng lượng.

Dự án Solar áp mái dân dụng và công nghiệp

Đối với hệ thống áp mái, việc sử dụng block pin mặt trời giúp xác định khoảng cách an toàn so với mép mái, tránh các vật cản như bồn nước hay ống thông hơi. Điều này giúp tối ưu hóa hiệu suất bức xạ và tính toán chính xác số lượng tấm pin có thể lắp đặt.

Hệ thống điện mặt trời mặt đất (Solar Farm)

Trong các dự án quy mô lớn, bản vẽ CAD đóng vai trò then chốt trong việc quy hoạch hạ tầng giao thông nội khu, hệ thống mương cáp và vị trí đặt các trạm Inverter trung thế. Thư viện chuẩn giúp việc phối hợp với bộ phận xây dựng trở nên trơn tru hơn.

Các lưu ý về tiêu chuẩn kỹ thuật khi dùng file CAD Solar

Mặc dù thư viện cad pin năng lượng mặt trời cung cấp các hình dáng cơ bản, kỹ sư cần chú ý đến các thông số kỹ thuật thực tế để bản vẽ có giá trị thi công cao nhất.

“Một bản vẽ đẹp không bằng một bản vẽ đúng. Luôn đối chiếu kích thước Block với Datasheet thực tế của tấm pin sẽ sử dụng cho công trình.”

Hãy chú ý đến khoảng hở giữa các tấm pin (thường từ 10mm đến 20mm tùy loại kẹp biên/giữa) và độ dốc lắp đặt. Các chi tiết này cần được thể hiện rõ ràng trên mặt cắt ngang của hệ khung giá đỡ để đảm bảo tính khả thi khi ra công trường.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
