Thư Viện CAD Nhà Cấp 4 Có Tầng Lửng: Bản Vẽ Chi Tiết Và Đầy Đủ Nhất
Thư viện CAD nhà cấp 4 có tầng lửng là tài liệu không thể thiếu giúp kiến trúc sư và kỹ sư tối ưu hóa thời gian thiết kế dự án.
Mục lục bài viết:
Tại sao cần thư viện CAD nhà cấp 4 có tầng lửng chuyên sâu?
Trong bối cảnh quỹ đất ngày càng hạn hẹp, mô hình nhà cấp 4 có gác lửng đang trở thành xu hướng hàng đầu tại Việt Nam nhờ khả năng tiết kiệm diện tích và chi phí. Tuy nhiên, việc thiết kế thủ công từ đầu tốn rất nhiều thời gian, đặc biệt là các chi tiết về hệ thống điện và kết cấu thang lửng. Việc sở hữu một thư viện cad nhà cấp 4 có tầng lửng chuẩn xác giúp bạn giải quyết nhanh chóng bài toán này.
Hệ thống bản vẽ tại Webdien.vn được tổng hợp từ các dự án thực tế, đảm bảo các yếu tố về phong thủy, công năng và kỹ thuật. Thay vì phải vẽ lại từng biểu tượng ổ cắm hay đèn chiếu sáng, bạn chỉ cần sử dụng các block CAD có sẵn để hoàn thiện hồ sơ thiết kế trong vài giờ đồng hồ.
Danh sách file trong bộ thư viện CAD 2026
Dưới đây là bảng tổng hợp các tệp tin quan trọng nhất có trong bộ sưu tập mà chúng tôi chia sẻ. Các file đều ở định dạng .dwg, tương thích tốt với các phiên bản AutoCAD từ 2010 trở lên, giúp người dùng dễ dàng thao tác và chỉnh sửa theo nhu cầu riêng biệt của từng công trình.
| Tên File | Định Dạng | Phần Mềm | Mô Tả | Trạng Thái |
|---|---|---|---|---|

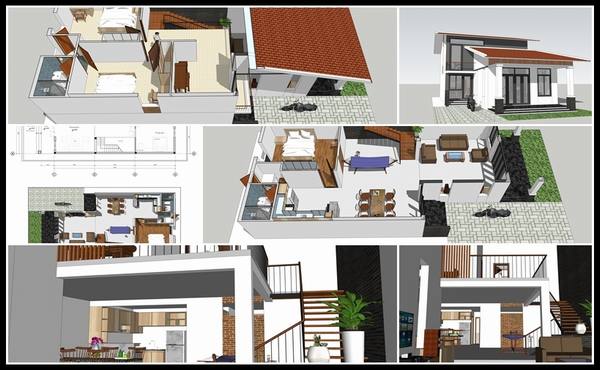

| Mat-bang-kien-truc.dwg | .dwg | AutoCAD | Chi tiết mặt bằng tầng trệt và lửng | Sẵn sàng |
| So-do-dien-nuoc.dwg | .dwg | AutoCAD | Bản vẽ MEP, tủ điện, lộ dây | Sẵn sàng |
| Chi-tiet-thang-lung.dwg | .dwg | AutoCAD | Kết cấu thang gỗ/thép gác lửng | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
Hướng dẫn tải và quản lý Layer trong AutoCAD
Để bài vẽ không bị rối và dễ dàng kiểm soát khi in ấn, việc quản lý layer là kỹ năng bắt buộc. Sau khi tải thư viện cad nhà cấp 4 có tầng lửng từ Webdien.vn, bạn nên thực hiện theo các bước sau để tối ưu hóa tệp tin.
Bước 1: Giải nén và kiểm soát phiên bản
Mở file bằng phần mềm AutoCAD. Nếu bạn gặp lỗi không mở được, hãy kiểm tra lại phiên bản. Lời khuyên là luôn sử dụng tính năng Save As về phiên bản thấp hơn (như 2007) để đồng bộ với đồng nghiệp.
Bước 2: Sử dụng lệnh Purge (PU)
Trước khi đưa các block vào bản vẽ chính, hãy dùng lệnh Purge để dọn dẹp các rác bộ nhớ, các nét thừa không sử dụng. Điều này giúp dung lượng file nhẹ hơn đáng kể, tránh tình trạng giật lag khi làm việc trên các máy cấu hình yếu.
Ứng dụng thực tế trong thiết kế điện và kiến trúc
Bản vẽ nhà cấp 4 có tầng lửng đòi hỏi sự khéo léo trong việc bố trí không gian. Với các kỹ sư điện, thách thức lớn nhất là đi dây cho khu vực tầng lửng sao cho vừa đảm bảo thẩm mỹ vừa đúng tiêu chuẩn an toàn kỹ thuật.
- Đối với Kỹ sư điện: Sử dụng các block ký hiệu ổ cắm, công tắc 2 chiều cho cầu thang gác lửng một cách đồng nhất theo tiêu chuẩn TCVN.
- Đối với Kiến trúc sư: Tham khảo mặt cắt thang để tính toán chiều cao thông thủy hợp lý, tránh tình trạng tầng lửng quá thấp gây cảm giác bí bách.
- Đối với Sinh viên: Là nguồn tài liệu quý giá để học tập cách trình bày một bộ hồ sơ kỹ thuật bài bản từ A đến Z.
“Một bản vẽ CAD chuẩn không chỉ đẹp ở nét vẽ mà còn phải đúng ở tỷ lệ kỹ thuật. Thư viện của Webdien.vn đã giúp tôi tiết kiệm 40% thời gian triển khai dự án.” – Chia sẻ từ một thành viên cộng đồng.
Tiêu chuẩn kỹ thuật và lưu ý khi sử dụng bản vẽ
Khi áp dụng thư viện cad nhà cấp 4 có tầng lửng vào thực tế, bạn cần lưu ý đến các tiêu chuẩn về khoảng cách và tải trọng. Tầng lửng thường sử dụng sàn nhẹ hoặc bê tông cốt thép, do đó hệ thống điện âm tường cần được tính toán kỹ lưỡng từ giai đoạn đổ sàn.
Đặc biệt, chiều cao từ sàn trệt đến sàn lửng thường dao động từ 2.4m đến 2.8m. Các thiết bị chiếu sáng tại khu vực này nên ưu tiên đèn LED âm trần mỏng để không chiếm không gian chiều cao. Hãy chắc chắn rằng bạn đã kiểm tra lại scale của block trước khi chèn vào bản vẽ chính để tránh sai lệch kích thước khi thi công.
Câu hỏi thường gặp (FAQ)
Đóng góp & cập nhật thư viện
Webdien.vn luôn mong muốn xây dựng một cộng đồng kỹ thuật vững mạnh. Nếu bạn có những bản vẽ chất lượng muốn chia sẻ hoặc phát hiện sai sót trong file hiện tại, hãy liên hệ với chúng tôi. Sự đóng góp của bạn là động lực để thư viện ngày càng hoàn thiện hơn.
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
