Thư Viện CAD Kết Cấu Thép Đầy Đủ Và Chuẩn Kỹ Thuật Nhất 2026
Bạn đang đối mặt với deadline gắt gao nhưng lại mất quá nhiều thời gian để vẽ lại từng chi tiết bản mã hay thép hình? Việc sở hữu một thư viện cad kết cấu thép chuẩn xác không chỉ giúp bạn đẩy nhanh tiến độ mà còn đảm bảo tính chuyên nghiệp trong từng bản vẽ kỹ thuật.
Mục lục bài viết:
Danh sách thư viện CAD kết cấu thép cập nhật mới nhất
Tại Webdien.vn, chúng tôi hiểu rằng một bộ file dwg kết cấu thép chất lượng phải bao gồm đầy đủ các cấu kiện từ cơ bản đến phức tạp. Hệ thống thư viện được phân loại theo từng nhóm layer rõ ràng, giúp các kỹ sư dễ dàng tìm kiếm và chèn (insert) vào bản vẽ đang thực hiện mà không lo xung đột định dạng.
Dưới đây là bảng tổng hợp các hạng mục file có sẵn trong hệ thống mà bạn có thể khai thác ngay cho công việc của mình:
| Tên File | Định Dạng | Phần Mềm | Phiên Bản | Mô Tả | Trạng Thái |
|---|---|---|---|---|---|
| Block Thép Hình Standard | .dwg | AutoCAD | 2010 trở lên | Đầy đủ thép I, H, U, V theo TCVN | Sẵn sàng |

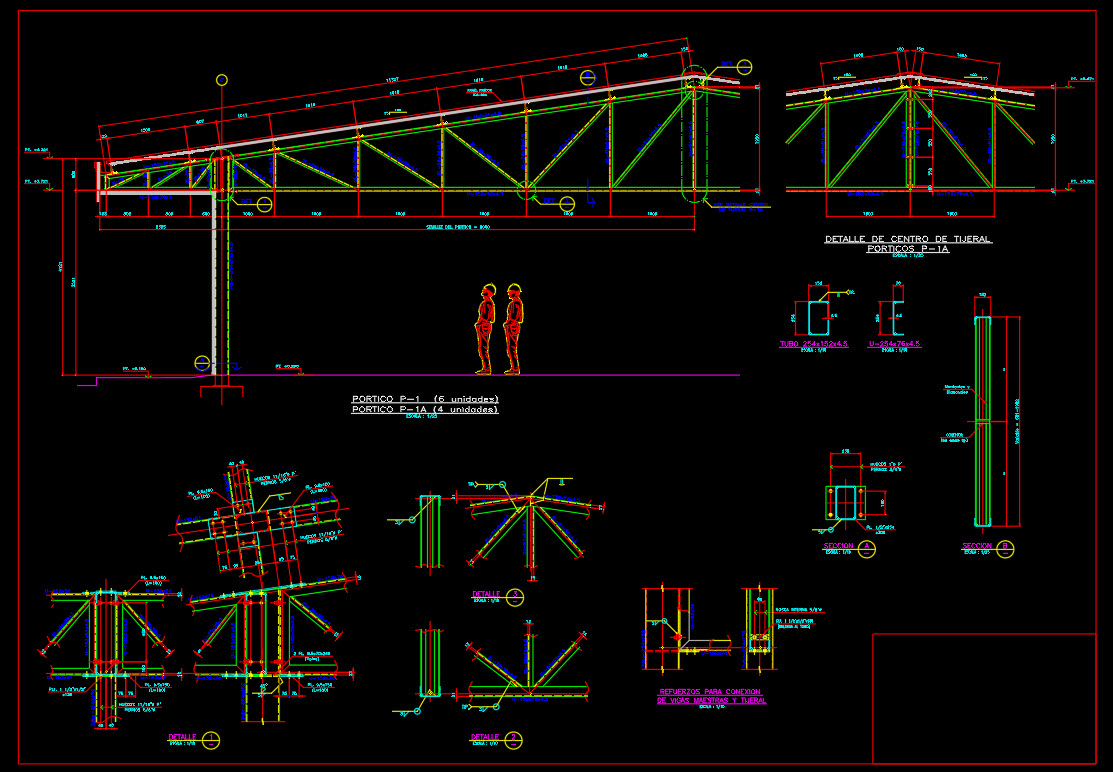

| Chi tiết Vì Kèo & Xà Gồ | .dwg | AutoCAD | 2013 trở lên | Các mẫu liên kết kèo thép tiền chế | Sẵn sàng |
| Thư viện Bản Mã & Bu lông | .dwg | AutoCAD | 2010 trở lên | Chi tiết chân cột, bản mã liên kết | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
Hướng dẫn tải và quản lý thư viện trong AutoCAD
Theo kinh nghiệm thực tế của đội ngũ kỹ sư tại Webdien.vn, việc quản lý thư viện khoa học sẽ giúp bạn tiết kiệm đến 30% thời gian vẽ shopdrawing. Thay vì mở file và copy-paste thủ công, bạn nên tích hợp các file này vào Design Center hoặc Tool Palettes của phần mềm AutoCAD.
Cách thêm thư viện vào Design Center (Ctrl + 2)
Đây là cách nhanh nhất để truy cập vào các block cad kết cấu thép mà không cần mở file nguồn. Bạn chỉ cần nhấn tổ hợp phím Ctrl + 2, tìm đến thư mục chứa file .dwg đã tải từ Webdien và kéo thả trực tiếp các block vào bản vẽ hiện hành. Cách làm này giữ cho bản vẽ của bạn sạch sẽ và kiểm soát được các thiết lập về đơn vị (unit).
Sử dụng lệnh Insert hiệu quả
Khi sử dụng bộ thư viện autocad xây dựng, hãy luôn lưu ý đến điểm chèn (Base Point). Các file tại Webdien đã được chúng tôi tối ưu hóa điểm chèn tại các vị trí trọng tâm hoặc góc mép cấu kiện, giúp việc lắp ghép các thanh thép hình I, U, V trở nên chính xác tuyệt đối trên viewport.
Ứng dụng thực tế của bộ thư viện trong dự án
Bộ thư viện cad kết cấu thép này không chỉ dành cho mục đích học tập mà còn được ứng dụng rộng rãi trong các dự án thực tế tại Việt Nam. Từ những công trình dân dụng nhỏ đến các nhà máy công nghiệp quy mô lớn, việc chuẩn hóa dữ liệu đầu vào là cực kỳ quan trọng.
Đối với kỹ sư thiết kế kết cấu
Các bạn có thể sử dụng các cấu kiện thép hình có sẵn để triển khai nhanh các mặt cắt kèo, chi tiết liên kết cột – dầm. Việc này đảm bảo các thông số hình học như chiều dày bản mã, khoảng cách lỗ bu lông luôn tuân thủ các tiêu chuẩn TCVN hiện hành, hạn chế tối đa sai sót khi ra xưởng sản xuất.
Đối với kiến trúc sư và nhà thiết kế nội thất
Trong xu hướng thiết kế nội thất phong cách Industrial (công nghiệp), việc đưa các kết cấu thép lộ thiên vào không gian là rất phổ biến. Bộ file này cung cấp các component chính xác về tỷ lệ, giúp các kiến trúc sư phối cảnh nhanh chóng và chân thực hơn khi kết hợp với các phần mềm hỗ trợ khác.
Tiêu chuẩn kỹ thuật và các lưu ý quan trọng
Một bản vẽ kết cấu thép dwg đẹp không chỉ ở đường nét mà còn ở tính chính xác của tiêu chuẩn kỹ thuật. Khi sử dụng thư viện, bạn cần kiểm tra lại các yếu tố sau để đảm bảo hồ sơ thiết kế đạt chất lượng cao nhất.
“Độ chính xác của bản vẽ kỹ thuật bắt đầu từ độ chính xác của từng Block thành phần. Đừng bao giờ chủ quan với các thông số thép hình khi chưa đối chiếu với catalogue của nhà sản xuất.”
- Đơn vị đo lường: Toàn bộ file trong thư viện được thiết lập ở đơn vị Milimet (mm). Hãy kiểm tra lệnh UNITS trong bản vẽ của bạn trước khi chèn.
- Quản lý Layer: Các cấu kiện được phân chia theo màu sắc và độ dày nét vẽ (lineweight) tiêu chuẩn. Bạn có thể dễ dàng thay đổi để phù hợp với Plot Style của công ty.
- Tỷ lệ Scale: Một số block bản mã được vẽ ở tỷ lệ 1:1, hãy chú ý khi phóng to/thu nhỏ để không làm sai lệch kích thước ghi chú (dim).
Đóng góp và cập nhật thư viện từ cộng đồng
Webdien.vn không chỉ là nơi cung cấp tài liệu mà còn là một cộng đồng mở. Chúng tôi luôn mong muốn nhận được những đóng góp về các mẫu chi tiết thép hình mới hoặc những phản hồi về lỗi kỹ thuật nếu có để hoàn thiện bộ thư viện ngày một tốt hơn.
Mọi sự đóng góp của bạn đều giúp cộng đồng kỹ sư Việt Nam có một nguồn tài nguyên chất lượng, giảm bớt gánh nặng công việc lặp đi lặp lại và tập trung vào những giải pháp sáng tạo hơn trong kỹ thuật.
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
Câu hỏi thường gặp (FAQ)
Thư viện đồ họa kỹ thuật điện – Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
