Thư Viện CAD Điện Schneider 2D Đầy Đủ Và Chuẩn Kỹ Thuật 2026

Thư viện cad điện schneider là công cụ không thể thiếu đối với mọi kỹ sư thiết kế điện khi triển khai các dự án hạ thế và công nghiệp hiện nay.

1. Tại sao kỹ sư điện cần thư viện CAD Schneider chuẩn?

Hãy tưởng tượng bạn đang đối mặt với deadline bàn giao bản vẽ tủ điện trong chưa đầy 24 giờ, nhưng việc ngồi vẽ lại từng chiếc Aptomat hay Contactor theo đúng kích thước thực tế của hãng Schneider sẽ tiêu tốn của bạn hàng giờ đồng hồ vô ích.

Sử dụng thư viện cad điện schneider được xây dựng sẵn không chỉ giúp bạn đẩy nhanh tiến độ thiết kế mà còn đảm bảo độ chính xác tuyệt đối về kích thước lắp đặt (mounting holes) và không gian chiếm chỗ trong tủ điện. Điều này cực kỳ quan trọng để tránh sai sót khi chuyển sang giai đoạn sản xuất vỏ tủ và lắp ráp thiết bị thực tế.

Tại Webdien.vn, chúng tôi hiểu rằng một bản vẽ chuyên nghiệp đòi hỏi các ký hiệu phải tuân thủ tiêu chuẩn quốc tế như IEC 60617. Bộ thư viện này đã được chúng tôi chuẩn hóa lớp (layer), màu sắc và tỷ lệ (scale 1:1) để bạn có thể “Plug and Play” ngay vào dự án của mình.

2. Chi tiết danh mục thư viện CAD điện Schneider 2D

Dưới đây là bảng tổng hợp các nhóm thiết bị điện Schneider phổ biến nhất đã được đóng gói thành các Block CAD tiện dụng, giúp các kỹ sư dễ dàng tra cứu và sử dụng trong phần mềm AutoCAD.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn tải và quản lý Block CAD hiệu quả

Việc tải thư viện cad điện schneider rất đơn giản, nhưng để quản lý chúng một cách khoa học trong AutoCAD thì không phải ai cũng biết. Webdien.vn khuyến khích các kỹ sư sử dụng chức năng Design Center (Ctrl + 2) hoặc Tool Palettes (Ctrl + 3) để quản lý bộ Block này.

Đầu tiên, bạn tải file .dwg từ hệ thống của chúng tôi. Sau đó, hãy mở file và dùng lệnh WBLOCK để tách các thiết bị riêng lẻ hoặc lưu trữ tập trung trong một file Master. Việc đặt tên file rõ ràng theo mã sản phẩm của Schneider (ví dụ: MCB_iK60N_3P_16A) sẽ giúp bạn tìm kiếm cực nhanh bằng lệnh Insert.

Một mẹo nhỏ từ kinh nghiệm thực tế: Hãy luôn kiểm tra đơn vị bản vẽ bằng lệnh UNITS trước khi chèn Block để tránh tình trạng thiết bị quá to hoặc quá nhỏ so với khung bản vẽ (thường dùng Millimeters cho bản vẽ điện).

4. Ứng dụng thực tế trong thiết kế tủ điện và sơ đồ nguyên lý

Bộ thư viện cad điện schneider mà Webdien.vn cung cấp có tính ứng dụng rất cao, phù hợp cho nhiều giai đoạn khác nhau của một dự án điện công nghiệp.

4.1. Thiết kế sơ đồ nguyên lý (Single Line Diagram)

Sử dụng các ký hiệu 2D chuẩn để thể hiện mối liên kết giữa biến tần, khởi động từ và các thiết bị bảo vệ. Điều này giúp bộ phận thi công dễ dàng đọc hiểu và thực hiện đấu nối chính xác theo ý đồ thiết kế.

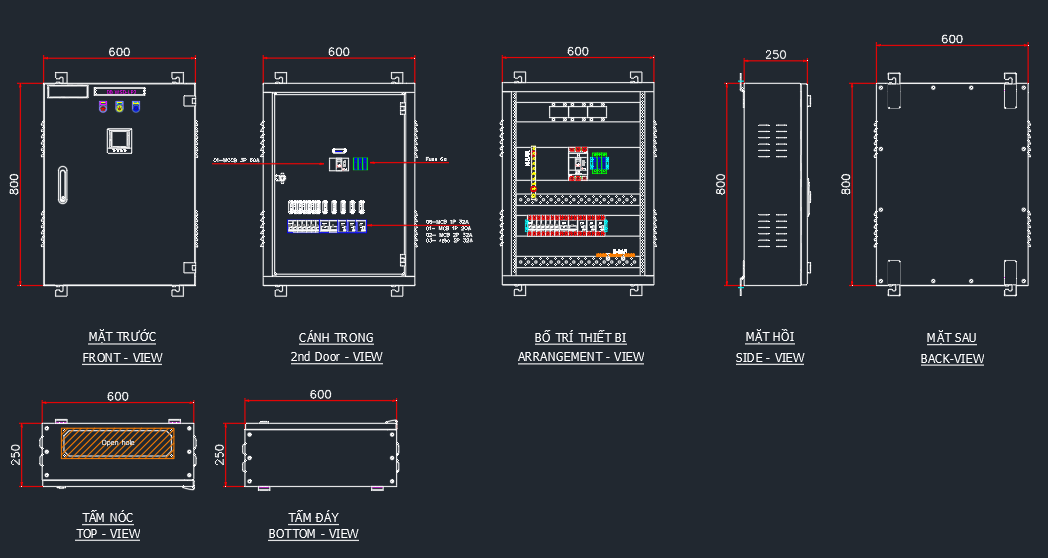

4.2. Thiết kế bố trí thiết bị (General Arrangement)

Với các Block CAD vẽ theo đúng kích thước thật, bạn có thể sắp xếp các thiết bị Schneider lên tấm gá (backplate) của tủ điện một cách tối ưu. Việc tính toán khoảng cách tản nhiệt cho biến tần Altivar hay khoảng cách đi máng cáp sẽ trở nên trực quan hơn bao giờ hết.

5. Các lưu ý về tiêu chuẩn kỹ thuật khi dùng bản vẽ Schneider

Mặc dù các file trong thư viện cad điện schneider đã được kiểm tra, kỹ sư vẫn cần lưu ý đến các thông số kỹ thuật đặc thù của từng dòng sản phẩm. Ví dụ, dòng Compact NSX và dòng PowerPact tuy cùng là MCCB nhưng có thể khác nhau về vị trí các cực đấu nối trên bản vẽ CAD.

Bên cạnh đó, việc tuân thủ các ký hiệu theo chuẩn IEC 60617 trên bản vẽ 2D sẽ giúp dự án của bạn dễ dàng được phê duyệt bởi các tư vấn giám sát khó tính. Webdien.vn luôn nỗ lực cập nhật các mẫu bản vẽ mới nhất để phù hợp với sự thay đổi mẫu mã liên tục từ hãng Schneider Electric.

6. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
