Thư Viện CAD Điện Công Nghiệp: Tổng Hợp Block Thiết Bị Chuẩn IEC

Thư viện CAD điện công nghiệp là công cụ không thể thiếu giúp các kỹ sư tối ưu hóa thời gian thiết kế bản vẽ kỹ thuật chính xác.

1. Tại sao kỹ sư điện cần một thư viện CAD chuẩn?

Trong môi trường làm việc áp lực với các deadline dự án dày đặc, việc ngồi vẽ lại từng ký hiệu aptomat, biến tần hay khởi động từ là một sự lãng phí nguồn lực khủng khiếp. Một thư viện CAD điện công nghiệp được xây dựng bài bản không chỉ giúp bạn đẩy nhanh tốc độ hoàn thiện bản vẽ mà còn đảm bảo tính thống nhất cho toàn bộ hồ sơ thiết kế.

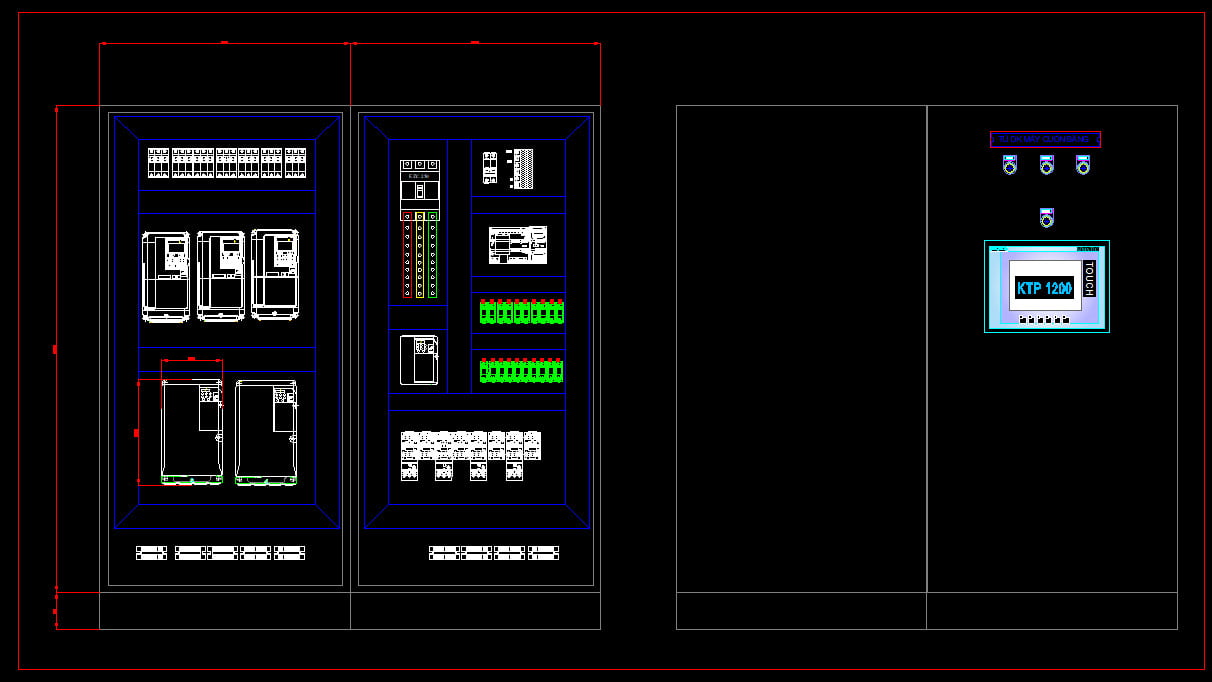

Hãy tưởng tượng bạn đang thực hiện bản vẽ sơ đồ nguyên lý cho một hệ thống tủ điện phân phối phức tạp. Việc sở hữu sẵn các block thiết bị đúng tỷ lệ thực tế giúp quá trình sắp xếp layout tủ điện trở nên trực quan hơn bao giờ hết. Tại Webdien.vn, chúng tôi hiểu rằng độ chính xác của các điểm kết nối (connection points) trên block CAD là yếu tố sống còn để tránh sai sót khi thi công thực tế tại công trường.

2. Danh sách file CAD điện công nghiệp cập nhật 2026

Dưới đây là tổng hợp các bộ file thế mạnh được đội ngũ kỹ sư tại Webdien.vn kiểm định và tối ưu hóa về dung lượng cũng như hệ thống layer, giúp bản vẽ của bạn luôn mượt mà.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn tải và quản lý thư viện trong AutoCAD

Sau khi tải về từ Webdien.vn, việc quản lý các file này một cách khoa học sẽ giúp bạn truy xuất cực nhanh mỗi khi cần. Chúng tôi khuyến khích các bạn sử dụng tính năng Design Center (phím tắt ADCENTER) hoặc Tool Palettes (phím tắt TP) trong AutoCAD.

Cách tích hợp vào Tool Palettes

Đầu tiên, hãy mở file thư viện CAD điện công nghiệp mà bạn vừa tải về. Chọn các block quan trọng nhất, sau đó giữ chuột phải và kéo trực tiếp vào bảng Tool Palettes. Việc này tạo ra một “kho vũ khí” ngay bên cạnh màn hình làm việc, giúp bạn chỉ cần kéo và thả linh kiện vào bản vẽ đang thực hiện mà không cần mở file gốc nhiều lần.

4. Các tiêu chuẩn kỹ thuật quốc tế và Việt Nam áp dụng

Một bản vẽ điện đẹp không chỉ nằm ở đường nét mà còn ở việc tuân thủ các quy ước quốc tế. Toàn bộ file trong thư viện CAD điện công nghiệp của chúng tôi được thiết kế dựa trên tiêu chuẩn IEC 60617 và đối chiếu với TCVN hiện hành.

Việc áp dụng đúng tiêu chuẩn giúp hồ sơ thiết kế của bạn dễ dàng được phê duyệt bởi các đơn vị thẩm tra và tư vấn giám sát. Đặc biệt, các ký hiệu về tiếp địa, cầu chì, và các loại cảm biến công nghiệp đều được đồng nhất về độ dày nét vẽ (lineweight) và font chữ kỹ thuật, tránh tình trạng lỗi hiển thị khi in ấn hoặc chuyển đổi sang định dạng PDF.

5. Đóng góp và cập nhật từ cộng đồng Webdien.vn

Webdien.vn không chỉ là một trang tải file, chúng tôi là một cộng đồng. Mọi file đóng góp từ các kỹ sư giàu kinh nghiệm đều được chúng tôi sàng lọc và cập nhật liên tục vào hệ thống chung.

6. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
