Thư Viện CAD Đèn Sân Vườn: Tổng Hợp Block Đẹp & Chuẩn Kỹ Thuật 2026
Thư viện cad đèn sân vườn là công cụ không thể thiếu giúp bạn tối ưu thời gian thiết kế và đảm bảo tính chính xác cho bản vẽ kỹ thuật điện cảnh quan.
Mục lục bài viết:
- 1. Tại sao kỹ sư cần sở hữu thư viện CAD đèn sân vườn chuẩn?
- 2. Danh sách tổng hợp file CAD đèn sân vườn mới nhất
- 3. Hướng dẫn sử dụng và import block vào AutoCAD
- 4. Ứng dụng của thư viện trong các đồ án và dự án thực tế
- 5. Các lưu ý quan trọng về tiêu chuẩn kỹ thuật chiếu sáng ngoài trời
- 6. Câu hỏi thường gặp (FAQ)
1. Tại sao kỹ sư cần sở hữu thư viện CAD đèn sân vườn chuẩn?
Trong quá trình triển khai hồ sơ thiết kế điện ngoài trời, việc phải vẽ lại từng mẫu đèn hay cột đèn trang trí tiêu tốn rất nhiều thời gian. Sở hữu một thư viện cad đèn sân vườn chuẩn giúp bạn giải quyết nhanh chóng bài toán thẩm mỹ và kỹ thuật.
Các block trong thư viện tại Webdien.vn được chuẩn hóa về layer, tỷ lệ (scale 1:1) và ký hiệu theo tiêu chuẩn IEC 60617 hoặc TCVN. Điều này không chỉ giúp bản vẽ trông chuyên nghiệp hơn mà còn giúp quá trình bóc tách khối lượng (BOQ) trở nên chính xác, hạn chế sai sót khi thi công thực tế tại công trường.
Hơn nữa, việc sử dụng các block có sẵn giúp các kỹ sư duy trì sự đồng nhất trong toàn bộ hệ thống bản vẽ MEP của dự án. Thay vì mỗi người dùng một kiểu ký hiệu, thư viện chung sẽ là “ngôn ngữ” thống nhất giữa thiết kế và giám sát.
2. Danh sách tổng hợp file CAD đèn sân vườn mới nhất
Webdien.vn đã tổng hợp các mẫu bản vẽ phổ biến nhất, từ đèn nấm, đèn trụ cao cho đến các loại đèn hắt cây trang trí sân biệt thự. Dưới đây là bảng chi tiết các file có trong bộ thư viện lần này:
| Tên File | Định Dạng | Phần Mềm | Phiên Bản | Mô Tả | Trạng Thái |
|---|---|---|---|---|---|

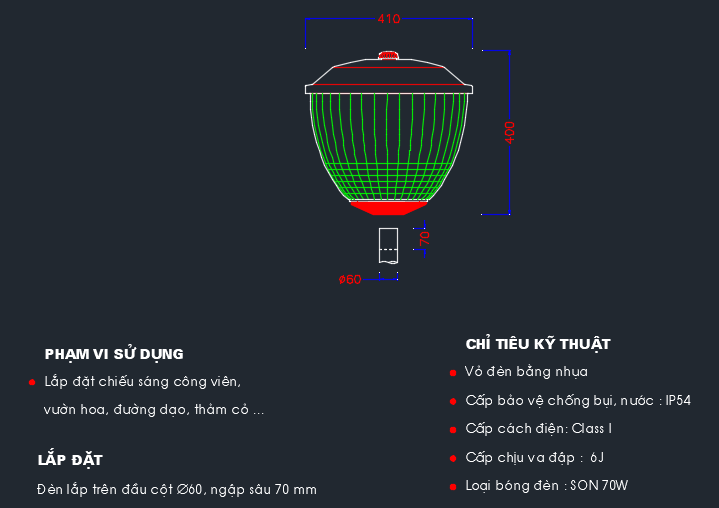

| Block Đèn Trụ Sân Vườn | .dwg | AutoCAD | 2010+ | Các mẫu trụ đèn cao 2m – 4m, chi tiết đế trụ. | Sẵn sàng |
| Bộ Đèn LED Âm Sàn | .dwg | AutoCAD | 2010+ | Ký hiệu mặt bằng và chi tiết lắp đặt đèn âm sàn. | Sẵn sàng |
| Đèn Hắt Cây & Đèn Nấm | .dwg | AutoCAD | 2010+ | Mẫu đèn nấm trang trí lối đi và đèn rọi cây cảnh. | Sẵn sàng |
| Thư viện 3D Đèn Sân Vườn | .skp | SketchUp | 2018+ | Model 3D dùng cho phối cảnh kiến trúc ngoại thất. | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
3. Hướng dẫn sử dụng và import block vào AutoCAD
Để sử dụng hiệu quả bộ thư viện cad đèn sân vườn, bạn nên thực hiện theo quy trình chuẩn để tránh lỗi font hoặc sai lệch tỷ lệ bản vẽ. Đầu tiên, hãy mở file thư viện đã tải về từ Webdien.vn.
Sử dụng lệnh ADCENTER (Ctrl+2) để truy cập nhanh vào danh sách các block trong file. Cách này giúp bạn kéo thả trực tiếp các mẫu đèn vào bản vẽ đang làm việc mà không cần mở song song nhiều tab AutoCAD, giúp tiết kiệm tài nguyên máy tính.
Một lưu ý nhỏ là bạn nên kiểm tra đơn vị bản vẽ (lệnh UNITS) trước khi chèn. Thông thường, các file tại Webdien.vn được để ở đơn vị Millimeters (mm). Nếu bản vẽ của bạn đang ở đơn vị khác, hãy thực hiện scale lại block cho phù hợp để tránh việc đèn sân vườn lại to bằng cả tòa nhà.
4. Ứng dụng của thư viện trong các đồ án và dự án thực tế
Dành cho kỹ sư thiết kế điện (MEP)
Kỹ sư điện sử dụng các block ký hiệu đèn sân vườn để lên sơ đồ đi dây, bố trí tủ điện chiếu sáng ngoài trời. Các chi tiết lắp đặt (Shopdrawing) như cách chôn chân trụ đèn, luồn dây qua ống HDPE đều cần các block chuẩn xác về mặt kích thước hình học.
Dành cho kiến trúc sư cảnh quan
Kiến trúc sư thường quan tâm đến hình dáng thẩm mỹ của đèn. Việc đưa các block thư viện cad đèn sân vườn vào mặt bằng tổng thể giúp khách hàng hình dung rõ hơn về không gian buổi tối của công trình, từ biệt thự nghỉ dưỡng đến công viên công cộng.
5. Các lưu ý quan trọng về tiêu chuẩn kỹ thuật chiếu sáng ngoài trời
Khi thiết kế chiếu sáng sân vườn, ngoài việc có bản vẽ đẹp, bạn cần tuân thủ các quy định về an toàn điện ngoài trời. Chỉ số IP (Ingress Protection) là yếu tố sống còn; các loại đèn sân vườn thường phải đạt từ IP65 trở lên để chống chịu mưa gió và bụi bẩn.
Hệ thống dây dẫn ngoài trời phải được bảo vệ trong ống lót chuyên dụng và có các hố ga kiểm tra tại các điểm rẽ nhánh. Trong bản vẽ CAD, bạn cần thể hiện rõ các đường cáp này để đơn vị thi công dễ dàng triển khai. Thư viện của chúng tôi cũng bao gồm các block về tủ điện điều khiển chiếu sáng tự động (dùng timer hoặc cảm biến quang) để hỗ trợ bạn hoàn thiện hồ sơ.
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
6. Câu hỏi thường gặp (FAQ)
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
