Thư viện CAD đèn chiếu sáng dân dụng: Tổng hợp Block đầy đủ nhất 2026
Thư viện CAD đèn chiếu sáng dân dụng là công cụ không thể thiếu, giúp các kỹ sư và kiến trúc sư tối ưu hóa thời gian thiết kế hệ thống điện nội thất.
Mục lục bài viết:
Tại sao cần thư viện CAD đèn chiếu sáng chuẩn?
Hãy tưởng tượng bạn đang đối mặt với deadline gắt gao cho một dự án chung cư cao cấp, nhưng việc phải tự ngồi vẽ lại từng ký hiệu đèn Downlight hay đèn thả trang trí sẽ ngốn của bạn hàng giờ đồng hồ. Việc sở hữu một thư viện CAD đèn chiếu sáng dân dụng đồng bộ không chỉ giúp bản vẽ trở nên chuyên nghiệp hơn mà còn đảm bảo tính chính xác về mặt kỹ thuật khi triển khai thi công thực tế.
Tại Webdien.vn, chúng tôi hiểu rằng một Block CAD tốt phải đi kèm với thuộc tính (attributes) rõ ràng, phân tách layer khoa học để người dùng dễ dàng thống kê khối lượng. Việc sử dụng các bản vẽ đèn dân dụng có sẵn giúp giảm thiểu sai sót trong khâu bóc tách dự toán, đồng thời tạo sự thống nhất giữa kiến trúc và kỹ thuật điện MEP.
Chi tiết bộ thư viện CAD đèn dân dụng tại Webdien.vn
Dưới đây là bảng tổng hợp các hạng mục file CAD đèn chiếu sáng mà bạn có thể tìm thấy và tải về từ hệ thống của chúng tôi. Các file này đều được định dạng .dwg, tương thích tốt với các phiên bản AutoCAD từ 2007 trở về sau.
| Tên File | Định Dạng | Phần Mềm | Mô Tả | Trạng Thái |
|---|---|---|---|---|
| Block_Den_LED_Downlight | .dwg | AutoCAD | Đèn âm trần các loại 7W, 9W, 12W | Sẵn sàng |

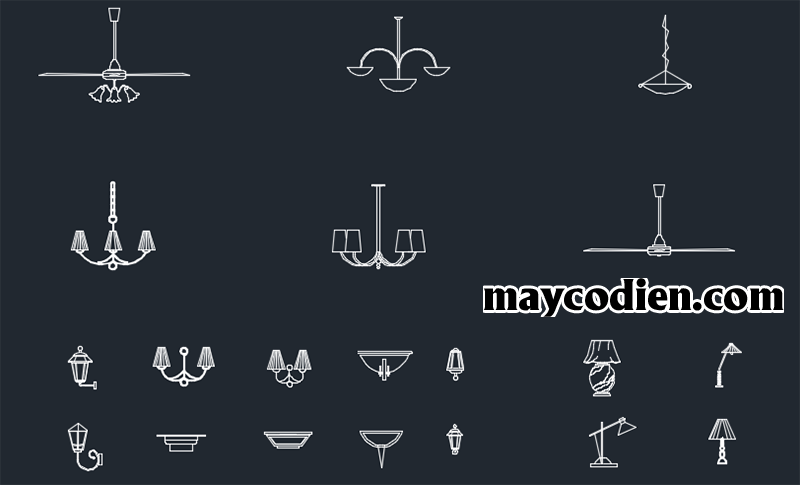

| Thu_Vien_Den_Trang_Tri | .dwg | AutoCAD | Đèn chùm, đèn thả, đèn tường cổ điển | Sẵn sàng |
| Ky_Hieu_Den_Chieu_Sang_Sodo | .dwg | AutoCAD | Ký hiệu sơ đồ nguyên lý chuẩn IEC | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
Hướng dẫn tải và quản lý Block đèn trong AutoCAD
Để sử dụng hiệu quả thư viện autocad chiếu sáng, quy trình thực hiện khá đơn giản nhưng cần sự tỉ mỉ để tránh làm nặng file bản vẽ tổng thể của bạn.
Cách bước Import Block đèn
- Bước 1: Tải file từ Webdien.vn và giải nén.
- Bước 2: Mở file thư viện bằng lệnh
OPEN. - Bước 3: Sử dụng lệnh
DesignCenter(phím tắt ADC) để kéo các Block đèn cần thiết vào bản vẽ dự án hiện hành. - Bước 4: Sử dụng lệnh
PURGEđể loại bỏ các layer rác không cần thiết sau khi đã chèn xong.
Kinh nghiệm: Luôn giữ các block đèn ở một layer riêng biệt như “E-LIGHT-DEVICE” để dễ dàng quản lý hiển thị và in ấn bản vẽ MEP.
Ứng dụng thực tế trong dự án dân dụng
Mỗi nhóm người dùng sẽ có cách khai thác bộ thư viện cad đèn chiếu sáng dân dụng khác nhau để phục vụ công việc chuyên môn của mình.
Đối với kỹ sư điện (Electrical Engineer)
Các kỹ sư thường tập trung vào các ký hiệu đèn chuẩn theo IEC hoặc TCVN. Việc sử dụng thư viện giúp việc lên sơ đồ mặt bằng chiếu sáng trở nên chính xác, từ việc đặt khoảng cách đèn đến việc nối dây mạch nhánh (circuiting).
Đối với kiến trúc sư và nhà thiết kế nội thất
Nhóm người dùng này lại quan tâm đến kích thước thực tế và kiểu dáng của đèn. Các block cad đèn trang trí giúp khách hàng hình dung rõ hơn về không gian nội thất sau khi hoàn thiện, từ đó tăng tỷ lệ chốt phương án thiết kế.
Các lưu ý kỹ thuật và tiêu chuẩn quốc gia TCVN
Khi thiết kế chiếu sáng dân dụng, việc chỉ sử dụng file CAD là chưa đủ, bạn cần tuân thủ các quy chuẩn hiện hành để đảm bảo an toàn và thẩm mỹ.
Theo tiêu chuẩn TCVN 7114:2008 về chiếu sáng vùng làm việc, độ rọi tối thiểu và chỉ số hoàn màu là hai yếu tố cực kỳ quan trọng. Khi chèn block đèn vào bản vẽ, hãy chú ý đến thông số Lumen và công suất để phối hợp với các phần mềm tính toán như Dialux trước khi xuất kết quả sang AutoCAD.
