Thư viện CAD đèn cao áp chuẩn kỹ thuật: Tải miễn phí tại Webdien.vn

Thư viện CAD đèn cao áp là công cụ không thể thiếu giúp các kỹ sư điện tiết kiệm hàng giờ đồng hồ thiết kế hệ thống chiếu sáng đô thị. Bạn đang đối mặt với deadline gắt gao nhưng vẫn chưa tìm được block đèn cao áp đúng tỷ lệ và chuẩn ký hiệu kỹ thuật? Tại Webdien.vn, chúng tôi cung cấp bộ sưu tập file bản vẽ chi tiết nhất để bạn ứng dụng ngay vào dự án của mình.

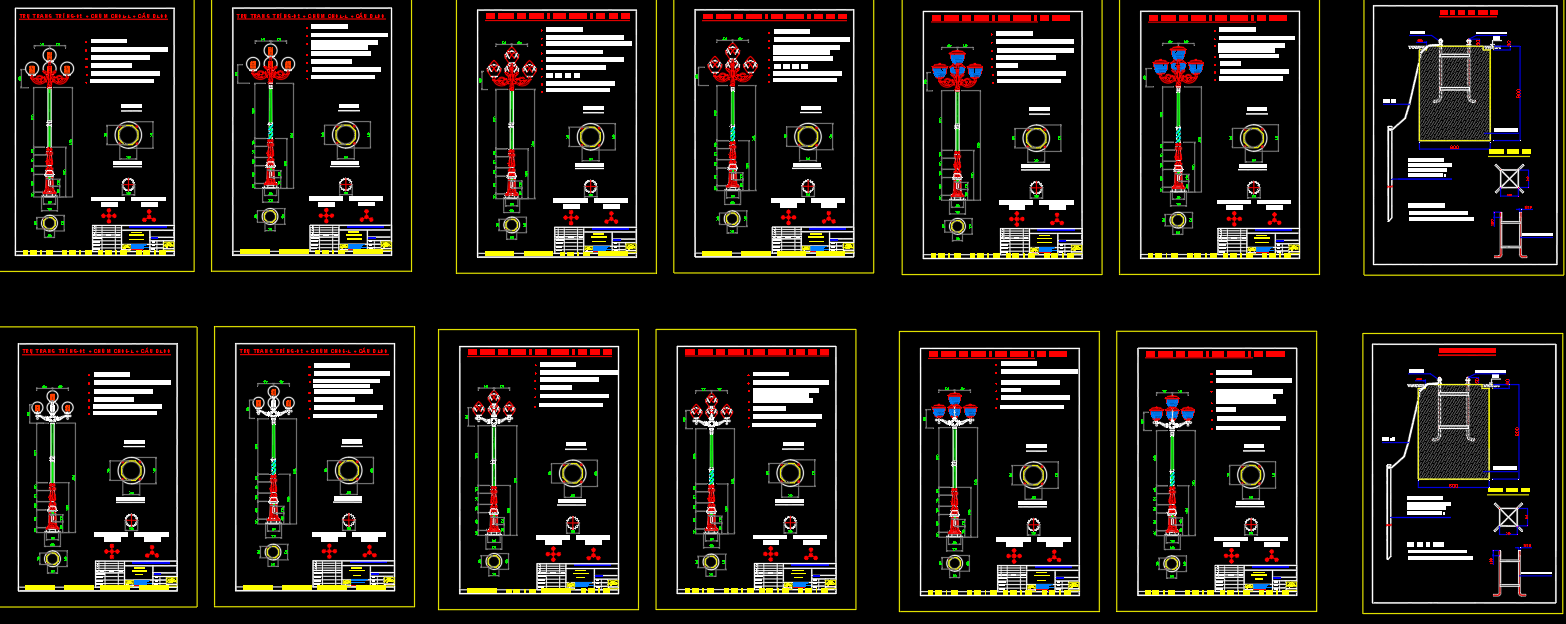

1. Danh sách thư viện CAD đèn cao áp cập nhật mới nhất

Việc sở hữu một bộ thư viện cad đèn cao áp đa dạng giúp hồ sơ thiết kế trở nên chuyên nghiệp và chính xác hơn. Webdien.vn đã tổng hợp các loại đèn pha, đèn đường cao áp phổ biến nhất hiện nay, từ dòng Sodium truyền thống đến các loại đèn LED cao áp hiện đại với đầy đủ thông số kích thước và ký hiệu.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

2. Hướng dẫn tải và quản lý block đèn trong AutoCAD

Theo kinh nghiệm thực tế của đội ngũ Webdien.vn, việc quản lý thư viện cad đèn cao áp một cách khoa học sẽ giúp bạn tránh được tình trạng bản vẽ bị nặng hoặc lỗi font. Sau khi tải file từ hệ thống của chúng tôi, bạn nên thực hiện các bước tối ưu hóa sau đây để đạt hiệu suất cao nhất trong công việc thiết kế hàng ngày.

Cách chèn Block vào bản vẽ đang thực hiện

Thay vì copy-paste thủ công, hãy sử dụng lệnh DesignCenter (Ctrl+2) hoặc lệnh Insert (I). Cách này giúp bản vẽ giữ được sự sạch sẽ về Layer và không làm rối bảng Styles của bạn. Lưu ý kiểm tra đơn vị (Units) của bản vẽ đích (thường là Millimeters) để tránh sai lệch tỷ lệ khi chèn đèn.

Quản lý Layer và màu sắc tiêu chuẩn

Các file tại Webdien.vn luôn được thiết lập theo Layer 0 để bạn dễ dàng thay đổi màu sắc theo quy định của công ty. Chúng tôi khuyên bạn nên gom tất cả các ký hiệu chiếu sáng ngoài trời vào một Layer riêng như “E-LIGHT-STREET” để thuận tiện cho việc tắt/mở khi cần in ấn bản vẽ hạ tầng điện.

3. Ứng dụng thực tế trong thiết kế điện chiếu sáng

Bản vẽ đèn cao áp không chỉ đơn thuần là những đường nét trang trí. Trong các dự án BIM hay thiết kế MEP, các block này mang giá trị kỹ thuật thực tế, hỗ trợ tính toán độ rọi và lập dự toán vật tư chính xác nhất cho chủ đầu tư và nhà thầu thi công tại công trường.

“Sử dụng thư viện block chuẩn không chỉ giúp bản vẽ đẹp hơn mà còn là cơ sở để đồng nhất dữ liệu giữa thiết kế và lắp đặt thực tế, giảm thiểu sai sót đáng kể trong quá trình thi công hạ tầng.” – Trích chia sẻ từ cộng đồng kỹ sư Webdien.

Thiết kế chiếu sáng đường phố và khu đô thị

Trong quy hoạch đô thị, các block cột đèn cao áp cần thể hiện rõ khoảng cách lắp đặt và góc nghiêng của cần đèn. Thư viện cad đèn cao áp của chúng tôi cung cấp đầy đủ các loại cần đơn, cần đôi với các góc nghiêng tiêu chuẩn 5 độ, 10 độ, 15 độ để kỹ sư dễ dàng mô phỏng vùng chiếu sáng trên mặt bằng hạ tầng.

Thiết kế chiếu sáng sân thể thao và nhà xưởng

Với các khu vực rộng lớn như sân bóng hay bãi đỗ xe nhà máy, đèn pha cao áp công suất lớn (250W – 1000W) thường được sử dụng. Bản vẽ CAD cung cấp kích thước mặt cắt ngang của đèn, giúp kiến trúc sư tính toán được khoảng hở an toàn và trọng tải lên khung giàn thép hoặc cột đèn cao áp.

4. Các tiêu chuẩn kỹ thuật quan trọng khi dùng file CAD

Khi sử dụng bất kỳ thư viện cad đèn cao áp nào, bạn cần đối chiếu với các tiêu chuẩn hiện hành như TCVN 7114 hoặc tiêu chuẩn quốc tế IEC 60617. Một bản vẽ đúng chuẩn kỹ thuật cần phải rõ ràng về ký hiệu, đúng về kích thước vật lý và đảm bảo tính thẩm mỹ cao trong hồ sơ thiết kế.

Các block đèn pha cao áp tại Webdien.vn được thiết kế dựa trên các thông số của các hãng thiết bị điện uy tín, đảm bảo khi bạn xuất sang các phần mềm mô phỏng chiếu sáng chuyên nghiệp như Dialux hay Relux, các vị trí đặt đèn sẽ trùng khớp hoàn toàn, mang lại kết quả tính toán chính xác nhất.

5. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
