Thư viện cad cửa xếp là tài liệu không thể thiếu đối với các kỹ sư và kiến trúc sư khi thiết kế hệ thống cửa bảo vệ cho các công trình dân dụng hay nhà xưởng hiện nay.

Tầm quan trọng của bản vẽ cửa xếp chuẩn trong thiết kế kiến trúc

Trong bối cảnh tiến độ dự án ngày càng gắt gao, việc sở hữu một bộ thư viện cad cửa xếp chất lượng giúp người thiết kế tiết kiệm đến 80% thời gian vẽ tay các chi tiết lặp lại. Thay vì phải ngồi dựng từng thanh u, nhíp chéo hay đường ray, bạn chỉ cần chèn các block đã được chuẩn hóa vào mặt đứng hoặc mặt cắt của công trình.

Một bản vẽ chuẩn không chỉ đẹp về mặt thẩm mỹ mà còn phải chính xác về mặt cơ khí, đảm bảo các khe hở vận hành, độ dày vật liệu và khoảng cách xếp gọn của cửa khi mở hoàn toàn. Điều này giúp bộ phận dự toán và thi công tránh được những sai sót đáng tiếc về kích thước thực tế tại công trường.

Danh sách file thư viện CAD cửa xếp sắt cập nhật mới nhất

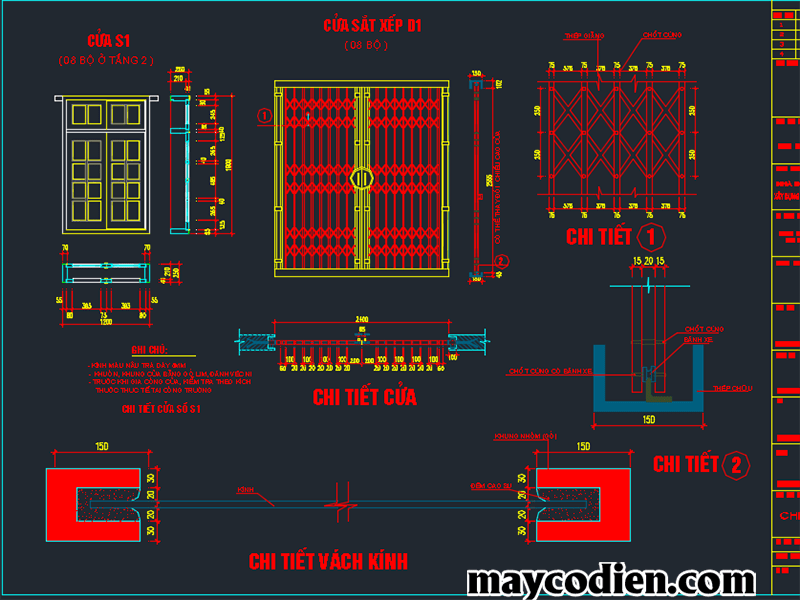

Dưới đây là bảng tổng hợp các file bản vẽ chi tiết cửa xếp, cửa kéo mà Webdien.vn đã sưu tầm và kiểm định chất lượng kỹ thuật, sẵn sàng để bạn ứng dụng vào dự án của mình.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và cách chèn block cửa xếp vào bản vẽ AutoCAD

Để sử dụng hiệu quả thư viện cad cửa xếp, các bạn nên tuân thủ quy trình quản lý layer để tránh làm rối bản vẽ tổng thể. Sau khi tải file từ Webdien.vn, hãy mở file chứa block và kiểm tra đơn vị (thường là mm). Việc đồng nhất đơn vị giữa file thư viện và file dự án là bước cực kỳ quan trọng để tránh sai lệch tỷ lệ (scale).

Sử dụng lệnh “DesignCenter” (Ctrl + 2) để kéo thả các block cửa vào bản vẽ hiện hành. Đối với các loại cửa xếp có kích thước không cố định, bạn có thể sử dụng tính năng “Dynamic Block” nếu có trong file để kéo dãn chiều rộng và chiều cao một cách linh hoạt mà không làm biến dạng các chi tiết cấu tạo nhỏ như nhíp cửa.

Ứng dụng thực tế của thư viện bản vẽ cửa trong các nhóm ngành

Đối với Kiến trúc sư và Thiết kế nội thất

KTS thường sử dụng bản vẽ cửa xếp để thể hiện mặt đứng công trình nhà phố hoặc ki-ốt kinh doanh. Việc có sẵn các block chi tiết giúp bản vẽ xin phép xây dựng hoặc bản vẽ kỹ thuật thi công trông chuyên nghiệp và thuyết phục chủ đầu tư hơn ngay từ cái nhìn đầu tiên.

Đối với Kỹ sư cơ khí và Nhà thầu thi công

Nhà thầu dựa vào các thông số trong thư viện cad cửa xếp để tính toán khối lượng vật tư thép, inox cần thiết. Các mặt cắt chi tiết về máng trượt, ổ bi giúp thợ gia công nắm vững nguyên lý vận hành, từ đó giảm thiểu sai sót trong khâu lắp đặt tại hiện trường.

Lưu ý về tiêu chuẩn kỹ thuật khi thiết kế cửa xếp sắt

Một bộ cửa xếp an toàn cần tuân thủ các quy định về độ dày thanh U (thường từ 0.6mm đến 1.4mm tùy loại) và khoảng cách giữa các thanh không được quá lớn để đảm bảo khả năng chống trộm. Trong bản vẽ CAD, các layer nên được phân tách rõ ràng giữa phần khung cố định và phần lá cửa di động.

“Kỹ thuật vẽ cửa xếp không chỉ là vẽ những đường thẳng, đó là việc mô phỏng sự chuyển động của các liên kết nhíp chéo sao cho khớp với thực tế sản xuất.” – Đội ngũ kỹ thuật Webdien.vn chia sẻ.

Câu hỏi thường gặp về thư viện CAD cửa xếp

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
