Thư viện CAD cửa Eurowindow: Tổng hợp file chi tiết đầy đủ nhất
Thư viện CAD cửa Eurowindow là tài liệu không thể thiếu đối với các kiến trúc sư và kỹ sư khi triển khai hồ sơ bản vẽ thi công. Trong bối cảnh tiến độ dự án luôn gấp gáp, việc sở hữu một bộ sưu tập mặt cắt profile chuẩn xác sẽ giúp bạn tiết kiệm đáng kể thời gian thiết kế.
Tại Webdien.vn, chúng tôi hiểu rằng việc tra cứu từng catalog giấy để vẽ lại mặt cắt cửa là một công việc cực kỳ tốn sức và dễ sai sót. Bài viết này sẽ cung cấp cho bạn đường link tải trọn bộ file DWG chi tiết nhất của các dòng cửa nhôm, cửa nhựa lõi thép và cửa gỗ từ thương hiệu Eurowindow.
Mục lục nội dung
- Danh sách thư viện CAD cửa Eurowindow đầy đủ nhất
- Hướng dẫn tải và sử dụng file CAD hiệu quả
- Ứng dụng của bộ thư viện trong thiết kế kiến trúc
- Lưu ý kỹ thuật và tiêu chuẩn lắp đặt cửa Eurowindow
- Đóng góp và cập nhật thư viện từ cộng đồng kỹ sư
- Câu hỏi thường gặp (FAQ)

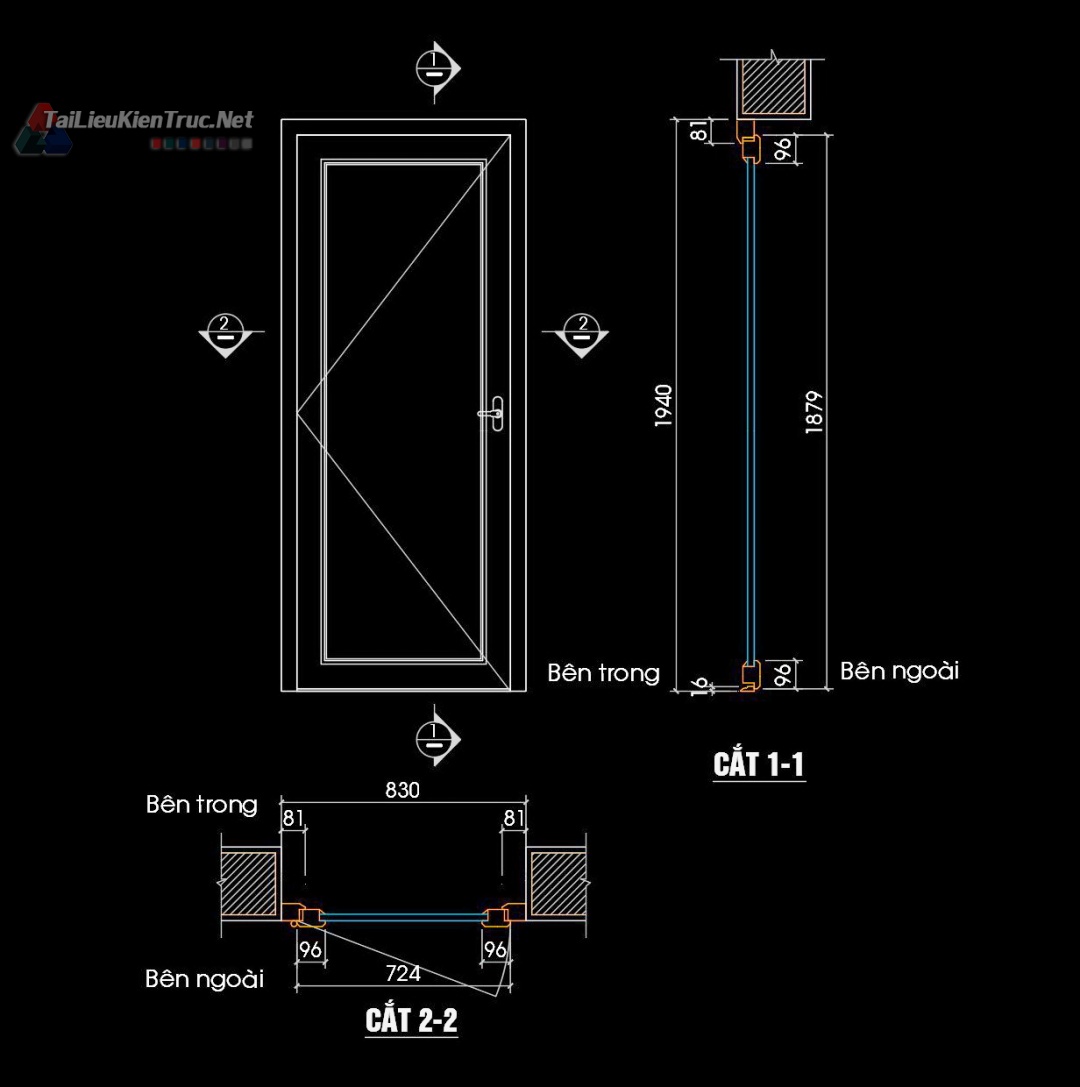

Danh sách thư viện CAD cửa Eurowindow đầy đủ nhất
Bộ thư viện này bao gồm đầy đủ các hệ cửa phổ biến nhất hiện nay của Eurowindow, từ cửa nhôm cao cấp, cửa nhựa uPVC đến các hệ nhôm có cầu cách nhiệt. Mỗi file đều được phân lớp (layer) rõ ràng, giúp người dùng dễ dàng quản lý và chỉnh sửa theo tỉ lệ bản vẽ cụ thể.
| Tên File | Định Dạng | Phần Mềm | Phiên Bản | Mô Tả | Trạng Thái |
|---|---|---|---|---|---|
| Mat-cat-cua-nhom-Eurowindow | .dwg | AutoCAD | 2010+ | Hệ nhôm EA55, EA70, EA93 | Sẵn sàng |
| Chi-tiet-cua-nhua-uPVC | .dwg | AutoCAD | 2007+ | Cửa nhựa lõi thép tiêu chuẩn | Sẵn sàng |
| Cua-di-mo-quay-4-canh | .dwg | AutoCAD | 2013+ | Bản vẽ shopdrawing chi tiết | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
Hướng dẫn tải và sử dụng file CAD hiệu quả
Theo kinh nghiệm thực tế, việc sử dụng thư viện CAD không chỉ đơn thuần là copy và paste. Để bản vẽ đạt độ thẩm mỹ và chính xác cao nhất, bạn cần lưu ý đến đơn vị đo lường (Unit) và tỷ lệ (Scale) của Block khi đưa vào mặt đứng công trình.
Đầu tiên, hãy kiểm tra đơn vị trong file CAD của bạn (thường là mm). Sau khi tải file từ Webdien.vn, bạn nên mở file gốc để kiểm tra các đường nét và layer. Việc tách biệt lớp Profile, kính và phụ kiện kim khí sẽ giúp ích rất nhiều cho quá trình triển khai chi tiết cấu tạo sau này.
Đối với các hệ cửa nhôm Eurowindow có cầu cách nhiệt, các mặt cắt thường khá phức tạp với nhiều chi tiết lắp ghép. Bạn nên giữ nguyên các Block nguyên bản để đảm bảo tính đồng bộ khi cần chỉnh sửa hàng loạt thông qua lệnh BEDIT trong AutoCAD.
Ứng dụng của bộ thư viện trong thiết kế kiến trúc
Bộ thư viện CAD cửa Eurowindow không chỉ phục vụ cho việc vẽ mặt đứng. Nó đóng vai trò then chốt trong việc xử lý các điểm giao tiếp giữa cửa và tường, giúp kỹ sư giám sát kiểm soát được chất lượng thi công tại công trường một cách chặt chèo hơn.
Thiết kế nhà phố và biệt thự cao cấp
Trong các dự án dân dụng, cửa nhựa lõi thép và cửa nhôm EA55 thường được ưu tiên. Việc sử dụng file CAD chuẩn giúp kiến trúc sư phối hợp chính xác với đơn vị thi công trần thạch cao và sàn gỗ, tránh các va chạm kỹ thuật không đáng có tại vị trí khuôn cửa.
Dự án chung cư và tòa nhà văn phòng
Đối với các tòa nhà cao tầng, hệ cửa nhôm kính lớn (Curtain wall) đòi hỏi chi tiết cấu tạo cực kỳ phức tạp. Bộ thư viện của chúng tôi cung cấp các mặt cắt điển hình, giúp BIM Coordinator dễ dàng tích hợp vào mô hình MEP và kiến trúc tổng thể, đảm bảo tính thống nhất trong toàn bộ hồ sơ thiết kế.
Lưu ý kỹ thuật và tiêu chuẩn lắp đặt cửa Eurowindow
Một bản vẽ đẹp cần đi đôi với tính khả thi về mặt kỹ thuật. Khi sử dụng thư viện CAD cửa Eurowindow, bạn cần đặc biệt chú ý đến khoảng hở lắp đặt (tolerance). Thông thường, khoảng hở này dao động từ 5mm đến 10mm mỗi bên để đảm bảo việc bơm keo bọt và silicon chống thấm đạt hiệu quả tối ưu.
Bên cạnh đó, các tiêu chuẩn như TCVN về cửa nhôm kính hay tiêu chuẩn IEC cho các dòng cửa tự động cũng cần được tham chiếu. Việc thể hiện đúng vị trí vít nở, bản lề và thanh chuyển động trên bản vẽ shopdrawing sẽ giúp nhà thầu thi công đúng ý đồ thiết kế, giảm thiểu tối đa các sai sót gây tốn kém chi phí.
Đóng góp và cập nhật thư viện từ cộng đồng kỹ sư
Webdien.vn luôn mong muốn xây dựng một cộng đồng kỹ sư và kiến trúc sư cùng nhau chia sẻ giá trị. Thư viện này được cập nhật thường xuyên dựa trên các dòng sản phẩm mới nhất từ hãng. Tuy nhiên, nếu bạn có những file chi tiết đã qua thực tế thi công hiệu quả, đừng ngần ngại chia sẻ với chúng tôi.
Mỗi đóng góp của bạn không chỉ giúp thư viện trở nên phong phú hơn mà còn hỗ trợ các đồng nghiệp khác trong quá trình làm nghề. Chúng tôi luôn trân trọng mọi ý kiến phản hồi về tính chính xác của các block CAD hiện có trên website.
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
Câu hỏi thường gặp (FAQ)
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
“`
