Thư Viện CAD Cột Điện Chi Tiết: Tổng Hợp File DWG Chuẩn Kỹ Thuật

Thư viện CAD cột điện là tài liệu không thể thiếu đối với mọi kỹ sư cơ điện khi thực hiện hồ sơ thiết kế chiếu sáng hoặc hạ tầng điện lực. Việc sở hữu bộ block chuẩn giúp bạn tiết kiệm hàng giờ đồng hồ vẽ tay và đảm bảo tính chính xác theo quy chuẩn hiện hành.

1. Tầm quan trọng của thư viện CAD cột điện trong thiết kế

Trong các dự án thiết kế điện ngoài trời hay hạ tầng đô thị, việc trình bày bản vẽ đúng tỉ lệ và ký hiệu kỹ thuật là yêu cầu bắt buộc. Hãy tưởng tượng bạn đang đối mặt với deadline gắt gao cho một dự án khu đô thị mới, việc phải ngồi vẽ lại từng chi tiết cột bê tông ly tâm hay cột đèn chiếu sáng sẽ làm lãng phí rất nhiều thời gian quý báu.

Sử dụng thư viện CAD cột điện từ Webdien.vn giúp các kỹ sư đồng bộ hóa dữ liệu giữa các thành viên trong team. Các block này được xây dựng sẵn theo các tiêu chuẩn TCVN và IEC, giúp bản vẽ của bạn trông chuyên nghiệp hơn và dễ dàng vượt qua các bước thẩm định kỹ thuật khắt khe nhất.

“Kỹ sư giỏi không phải là người vẽ nhanh nhất, mà là người biết tận dụng kho tài nguyên thư viện một cách thông minh nhất để tối ưu hóa quy trình làm việc.”

2. Danh sách thư viện file CAD cột điện mới nhất 2026

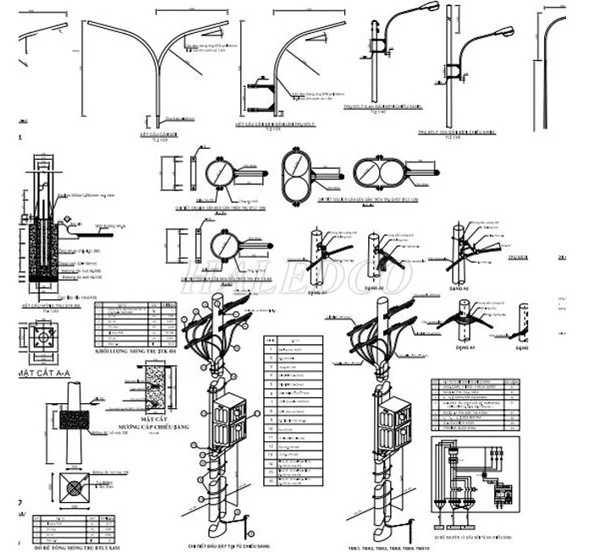

Dưới đây là bảng tổng hợp các file bản vẽ chi tiết hiện có trong hệ thống của Webdien.vn. Toàn bộ các file này đều được định dạng .dwg, tương thích tốt với các phiên bản AutoCAD từ 2010 trở lên, giúp bạn dễ dàng thao tác trên mọi nền tảng phần mềm hiện nay.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn sử dụng và chèn Block vào bản vẽ Autocad

Sau khi tải thư viện CAD cột điện về máy, việc sử dụng chúng một cách khoa học sẽ giúp bản vẽ của bạn sạch sẽ và dễ quản lý hơn. Dưới đây là quy trình 3 bước chuẩn mà chúng tôi khuyến nghị bạn nên áp dụng để tránh các lỗi nhảy font hoặc sai tỉ lệ thường gặp.

3.1. Kiểm tra đơn vị bản vẽ (Unit)

Đây là bước cực kỳ quan trọng. Trước khi copy bất kỳ block cột điện nào, hãy gõ lệnh UN để kiểm tra đơn vị. Thư viện của Webdien.vn mặc định sử dụng đơn vị Millimeters (mm). Nếu bản vẽ hiện tại của bạn dùng Meters, hãy sử dụng lệnh SCALE để điều chỉnh tỉ lệ 1/1000 cho phù hợp.

3.2. Sử dụng lệnh DesignCenter (DC)

Thay vì mở trực tiếp file CAD rồi Copy-Paste, bạn nên sử dụng phím tắt Ctrl + 2 để mở DesignCenter. Từ đây, bạn tìm đến file thư viện đã tải, chọn mục Blocks và kéo trực tiếp loại cột điện cần dùng vào không gian làm việc. Cách này giúp bản vẽ không bị rác bởi các Layer thừa.

3.3. Quản lý Layer và Attribue

Mỗi block cột điện trong thư viện đều được gán các Attribute về chiều cao, công suất đèn hoặc ký hiệu mã hiệu. Bạn có thể click đúp vào block để chỉnh sửa các thông số này mà không cần phá vỡ cấu trúc của block (Explode), giúp giữ nguyên tính toàn vẹn của dữ liệu thiết kế.

4. Các tiêu chuẩn kỹ thuật cần lưu ý khi chọn cột điện

Khi lựa chọn bản vẽ cột điện, bạn không chỉ nhìn vào hình dáng mà phải đảm bảo nó phù hợp với yêu cầu tải trọng và môi trường của dự án. Theo kinh nghiệm thực tế, có 3 yếu tố cốt lõi mà một bản vẽ kỹ thuật đạt chuẩn phải thể hiện rõ ràng:

• Cấu tạo móng cột: Chi tiết bê tông cốt thép móng, chiều sâu chôn cột theo đúng quy định lắp đặt ngoài trời.
• Độ bền cơ học: Đối với cột thép, cần thể hiện độ dày của thép và quy trình mạ kẽm nhúng nóng để chống ăn mòn.
• Khoảng cách an toàn: Bản vẽ cần thể hiện được khoảng cách tối thiểu giữa các cột để đảm bảo độ rọi (lux) trong chiếu sáng đô thị.

Tại Webdien.vn, các file trong thư viện CAD cột điện đều được tham chiếu dựa trên TCVN 5847:2016 về cột bê tông ly tâm và các tiêu chuẩn về chiếu sáng nhân tạo bên ngoài công trình. Điều này giúp các bản thiết kế của anh em kỹ sư luôn sát với thực tế thi công.

5. Câu hỏi thường gặp về thư viện điện

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
