Thư viện CAD cổng đẩy: Tổng hợp bản vẽ DWG chi tiết chuẩn 2026

Thư viện CAD cổng đẩy là tài liệu không thể thiếu giúp kỹ sư tối ưu thời gian thiết kế hệ thống cửa cổng cho các công trình hiện nay. Trong bối cảnh tiến độ dự án ngày càng gắt gao, việc tìm kiếm được một bản vẽ chuẩn xác, đúng tỷ lệ sẽ giúp bạn tránh được những sai sót đáng tiếc trong quá trình thi công thực tế.

1. Tổng quan về thư viện CAD cổng đẩy tại Webdien.vn

Tại Webdien.vn, chúng tôi hiểu rằng một bản vẽ kỹ thuật không chỉ là những đường nét vô hồn mà còn là xương sống của toàn bộ quy trình lắp đặt. Thư viện CAD cổng đẩy được chúng tôi tuyển chọn kỹ lưỡng, bao gồm các loại cổng lùa ngang, cổng xếp tự động và cổng trượt công nghiệp với đầy đủ các chi tiết từ khung cánh, bánh xe đến sơ đồ bố trí motor điện.

Theo kinh nghiệm thực tế khi triển khai các dự án tại TP.HCM và các khu công nghiệp lân cận, việc sử dụng các block CAD có sẵn giúp tăng năng suất làm việc lên đến 40%. Thay vì phải ngồi vẽ lại từng con ốc hay thanh nan inox, kiến trúc sư chỉ cần chọn mẫu phù hợp từ hệ thống và tinh chỉnh theo kích thước thực tế của công trình.

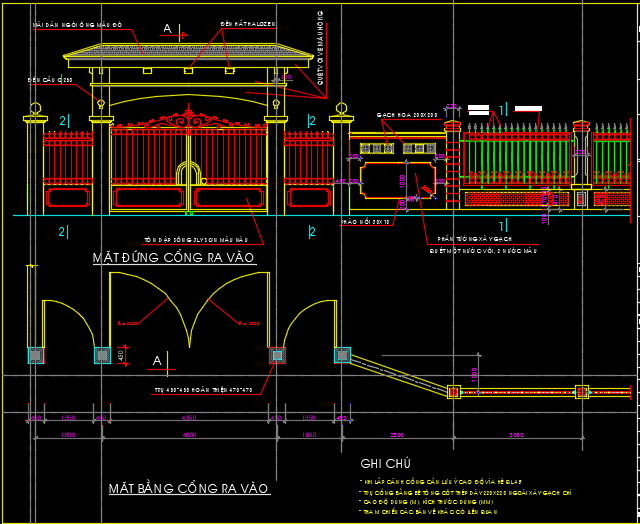

2. Danh sách file bản vẽ cổng đẩy DWG cập nhật mới nhất

Dưới đây là bảng tổng hợp các file bản vẽ được tải về nhiều nhất trong tháng qua. Toàn bộ các file này đều đã được kiểm tra tính tương thích với các phiên bản AutoCAD từ 2010 trở lên, đảm bảo không bị lỗi font hay mất nét khi in ấn (plot).

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn tải và sử dụng block CAD cổng hiệu quả

Để sử dụng hiệu quả thư viện CAD cổng đẩy, các bạn nên tuân thủ quy trình quản lý layer để tránh làm “nặng” bản vẽ tổng thể. Thông thường, một bản vẽ cổng đẩy chuẩn sẽ bao gồm các layer riêng biệt cho khung chính, nan trang trí và hệ thống ray trượt. Khi sử dụng lệnh Insert hoặc Xref, hãy đảm bảo đơn vị (Units) trong file CAD của bạn đang để là Millimeters để trùng khớp với kích thước thực tế.

Một mẹo nhỏ từ các chuyên gia MEP: Bạn nên tạo các Dynamic Block cho các mẫu cổng này. Việc này cho phép bạn kéo giãn chiều rộng cổng mà không làm biến dạng các chi tiết bánh xe hay motor, giúp linh hoạt hơn khi áp dụng vào nhiều mặt bằng công trình khác nhau chỉ với một block duy nhất.

4. Ứng dụng thực tế của bản vẽ trong thiết kế cơ điện MEP

Trong các dự án thiết kế cơ điện, việc kết hợp bản vẽ cổng đẩy với hệ thống quản lý vào ra (Access Control) là vô cùng quan trọng. Bản vẽ không chỉ thể hiện phần cơ khí mà còn phải xác định rõ vị trí đặt ống luồn dây điện cho motor, cảm biến an toàn và tủ điều khiển trung tâm.

Đối với dự án công nghiệp

Cổng xếp inox tự động thường được ưu tiên lựa chọn. Bản vẽ cần thể hiện rõ kích thước khoảng cách giữa các nan khi co lại và khi kéo giãn hết mức để bố trí hố móng motor chính xác. Việc thiếu bản vẽ CAD chi tiết cổng đẩy trong giai đoạn thiết kế cơ sở thường dẫn đến việc đục phá bê tông sau này để đi dây điện, gây lãng phí và mất thẩm mỹ.

Đối với biệt thự, nhà phố

Các mẫu cổng lùa sắt hộp hoặc cổng CNC lại được ưa chuộng hơn. Thư viện của Webdien.vn cung cấp các mẫu cổng đẩy ngang với đầy đủ chi tiết bánh xe lùa và ray âm sàn, giúp kỹ sư dễ dàng phối hợp với bộ phận xây dựng để đổ sàn bê tông chuẩn ngay từ đầu.

5. Các lưu ý kỹ thuật quan trọng khi lựa chọn cổng đẩy

Khi sử dụng bất kỳ mẫu nào trong thư viện CAD cổng đẩy, bạn cần lưu ý đến trọng lượng cánh cổng để tính toán công suất motor phù hợp. Một cánh cổng nặng 500kg sẽ yêu cầu hệ thống ray và bánh xe có sức chịu tải hoàn toàn khác so với cổng nhẹ 100kg. Ngoài ra, yếu tố tiêu chuẩn an toàn IEC 60335 về cửa tự động cũng cần được tham chiếu để bố trí các cảm biến hồng ngoại chống kẹt.

Đừng quên kiểm tra khoảng lùi của cổng. Đối với cổng lùa ngang, bạn cần một khoảng trống dài bằng đúng chiều dài cánh cộng thêm 0.5m để cổng có thể mở hoàn toàn. Đây là sai lầm thường gặp nhất mà các nhà thiết kế trẻ hay mắc phải khi không vẽ chi tiết hành trình mở cổng trên mặt bằng tổng thể.

6. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
