Tối ưu thiết kế với lệnh thư viện trong CAD: Hướng dẫn Tool Palettes toàn tập

Lệnh thư viện trong CAD là chìa khóa giúp các kỹ sư điện tiết kiệm hàng giờ đồng hồ làm việc bằng cách quản lý và tái sử dụng các block ký hiệu chuẩn một cách khoa học.

Lệnh thư viện Tool Palettes là gì và tại sao kỹ sư điện cần dùng?

Trong quá trình thiết kế hệ thống điện, việc phải lặp đi lặp lại thao tác chèn các ký hiệu như CB, đèn, ổ cắm hay tủ điện từ các file khác nhau rất mất thời gian. Lệnh thư viện trong CAD (phổ biến nhất là lệnh TP – Tool Palettes) cho phép bạn tạo ra một bảng chứa tất cả các block cần thiết, chỉ cần kéo và thả trực tiếp vào bản vẽ hiện hành.

Thay vì sử dụng lệnh Insert truyền thống một cách thủ công, Tool Palettes giúp bạn quản lý trực quan theo nhóm. Đối với các dự án điện công nghiệp hay MEP, việc thống nhất một bộ thư viện chuẩn giúp bản vẽ chuyên nghiệp hơn, tránh sai sót về tỷ lệ (scale) và thuộc tính (attributes) giữa các thành viên trong đội ngũ thiết kế.

Danh sách thư viện Block CAD Điện chuẩn tại Webdien.vn

Để hỗ trợ các kỹ sư và sinh viên, Webdien.vn đã tổng hợp bộ thư viện Tool Palettes bao gồm các ký hiệu thiết bị điện theo chuẩn IEC và TCVN. Dưới đây là thông tin chi tiết về các tệp tin có sẵn trong thư viện của chúng tôi:

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Cách sử dụng lệnh thư viện trong CAD hiệu quả qua Tool Palettes

Để kích hoạt lệnh này, bạn chỉ cần gõ TP và nhấn Enter. Một cửa sổ bảng công cụ sẽ hiện ra. Bước tiếp theo là đưa các block từ bản vẽ vào bảng này bằng cách nhấn giữ chuột phải vào block và kéo trực tiếp vào cửa sổ Tool Palettes.

Kinh nghiệm thực tế cho thấy, bạn nên phân loại các Tab trong Tool Palettes theo chức năng. Ví dụ: Tab “Chiếu sáng”, Tab “Thiết bị bảo vệ”, Tab “Tủ điện”. Điều này giúp việc tìm kiếm lệnh thư viện trong CAD trở nên nhanh chóng hơn khi dự án bước vào giai đoạn nước rút với khối lượng bản vẽ lớn.

Nâng cao với Block động (Dynamic Block)

Khi tích hợp block vào thư viện, hãy ưu tiên sử dụng Dynamic Block. Với một block duy nhất, bạn có thể thay đổi kích thước hoặc kiểu dáng (ví dụ CB 2P sang 3P) chỉ bằng một cú click chuột ngay trên Tool Palettes, giúp giảm đáng kể số lượng file cần quản lý.

Ứng dụng trong thiết kế hệ thống điện và MEP

Sử dụng thành thạo lệnh thư viện trong CAD không chỉ là kỹ năng phần mềm mà còn là tư duy hệ thống. Trong các dự án như chung cư cao tầng hay nhà máy công nghiệp, việc sử dụng thư viện chung đảm bảo tính đồng nhất cho toàn bộ hồ sơ thiết kế.

Đối với Kỹ sư Điện

Giúp triển khai sơ đồ nguyên lý cực nhanh. Các ký hiệu contactor, relay, hay biến tần đã được gán sẵn thuộc tính để sau này trích xuất khối lượng (Data Extraction) một cách tự động, giảm thiểu sai sót con số trong bảng thống kê vật tư.

Đối với Kiến trúc sư và Nội thất

Việc kéo các block đèn hay ổ cắm từ thư viện chuẩn giúp phối cảnh mặt bằng điện nước khớp hoàn toàn với thực tế thi công. Các file thư viện từ Webdien.vn thường được vẽ với tỷ lệ 1:1, giúp bạn kiểm soát khoảng cách lắp đặt chính xác nhất.

Lưu ý về tiêu chuẩn kỹ thuật và Layer khi dùng thư viện

Một sai lầm phổ biến là chèn block từ thư viện mà không kiểm soát Layer. Điều này dẫn đến việc bản vẽ trở nên rác và khó quản lý khi in ấn. Trước khi đưa vào Tool Palettes, hãy đảm bảo các đối tượng trong block nằm ở Layer 0 để khi chèn vào bản vẽ mới, chúng sẽ tự động nhận thuộc tính của Layer hiện hành.

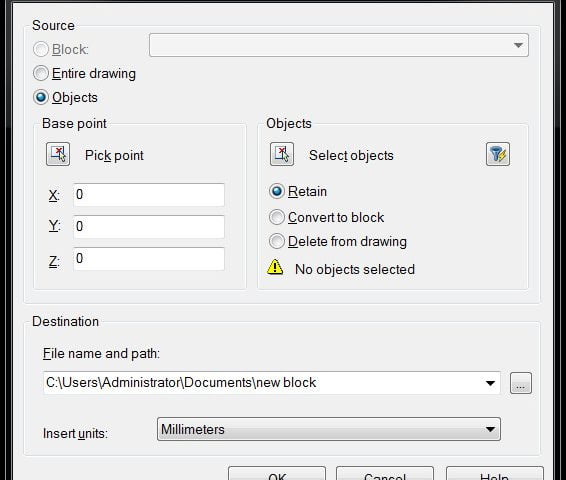

Ngoài ra, cần chú ý đến đơn vị (Units). Thư viện tại Webdien.vn được chuẩn hóa theo đơn vị mm. Nếu bản vẽ của bạn dùng đơn vị khác, hãy kiểm tra biến INSUNITS để đảm bảo block không bị phóng to hay thu nhỏ bất thường khi sử dụng lệnh thư viện trong CAD.

Đóng góp và cập nhật thư viện cộng đồng

Thư viện tại Webdien.vn được xây dựng dựa trên sự đóng góp của cộng đồng kỹ sư điện Việt Nam. Chúng tôi liên tục cập nhật các mẫu thiết bị mới từ các hãng như Schneider, ABB, LS để đảm bảo thư viện luôn bắt kịp thực tế thị công.

Câu hỏi thường gặp (FAQ) về lệnh thư viện trong CAD

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
