Thư Viện CAD Móng Cột Đèn Chiếu Sáng: Tổng Hợp File Chuẩn 2026

Bạn đang đối mặt với deadline bàn giao bản vẽ thiết kế chiếu sáng nhưng lại loay hoay vì thiếu thư viện cad móng cột đèn chiếu sáng đúng quy chuẩn kỹ thuật? Việc tự ngồi vẽ lại từng chi tiết bulong móng, cốt thép hay hố đào không chỉ tốn thời gian mà còn dễ dẫn đến sai sót về tỉ lệ. Tại Webdien.vn, chúng tôi hiểu rằng một bộ file CAD chuẩn chính là “cứu cánh” giúp các kỹ sư điện và nhà thầu tối ưu hóa quy trình làm việc và đảm bảo tính chính xác tuyệt đối cho dự án.

1. Tầm quan trọng của bản vẽ móng cột đèn chuẩn trong thiết kế

Móng cột đèn không chỉ là phần chôn dưới đất mà là nền tảng chịu lực cho toàn bộ hệ thống chiếu sáng đô thị. Sử dụng thư viện cad móng cột đèn chiếu sáng chính xác giúp kỹ sư tính toán được độ ổn định trước sức gió, tải trọng của cần đèn và đèn LED phía trên. Một bản vẽ chi tiết từ Webdien.vn sẽ bao gồm đầy đủ các lớp bê tông lót, cốt thép móng và vị trí đặt ống luồn dây điện MEP, giúp tránh xung đột với các hạ tầng ngầm khác khi thi công thực tế.

Đối với các dự án sử dụng cột đèn cao áp từ 6m đến 12m, việc sai lệch kích thước bulong móng (M20, M24) có thể dẫn đến việc không lắp vừa đế cột, gây lãng phí kinh phí và chậm tiến độ. Do đó, việc sở hữu bộ block CAD cột đèn chuẩn TCVN là yêu cầu bắt buộc đối với mọi tư vấn thiết kế chuyên nghiệp hiện nay.

2. Danh sách thư viện cad móng cột đèn chiếu sáng mới nhất

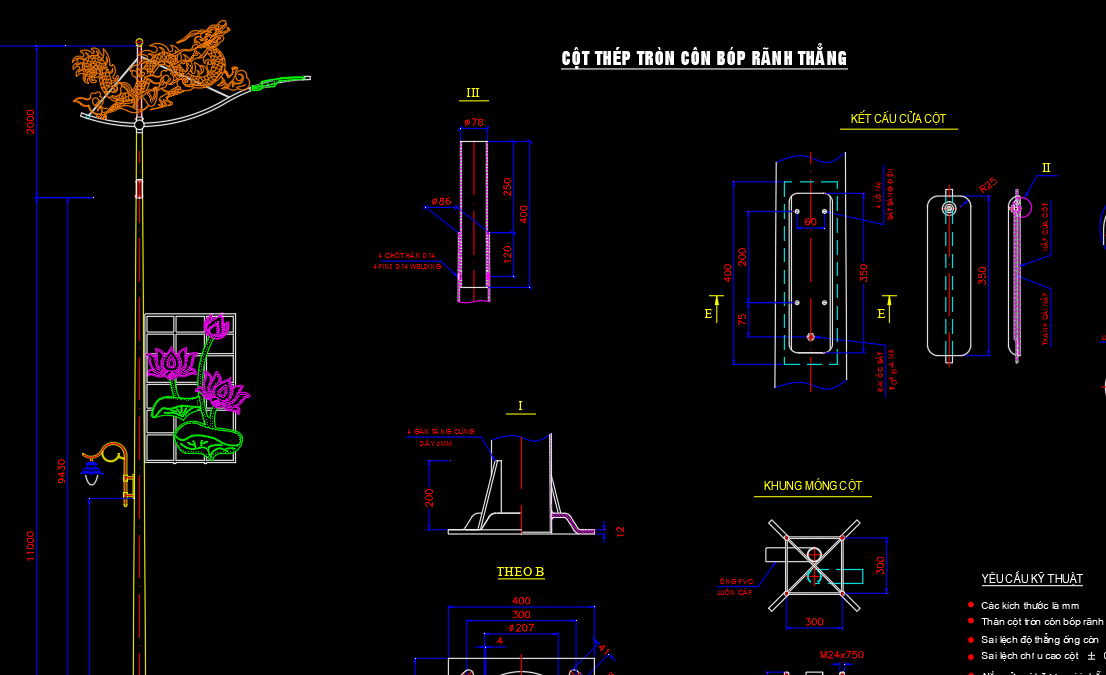

Dưới đây là tổng hợp các file bản vẽ chi tiết được đội ngũ Webdien.vn kiểm duyệt và hệ thống lại. Các file này đều ở định dạng DWG, tương thích tốt với AutoCAD các phiên bản từ 2007 trở lên, giúp bạn dễ dàng chỉnh sửa và chèn vào bản vẽ tổng thể dự án của mình.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn tải và sử dụng file CAD hiệu quả

Để tận dụng tối đa thư viện cad móng cột đèn chiếu sáng, bạn cần lưu ý đến đơn vị đo lường (thường là mm). Khi import các block vào bản vẽ tổng thể, hãy kiểm tra lại tỷ lệ (scale) để đảm bảo kích thước móng tương ứng với thực tế địa hình. Nhiều trường hợp kỹ sư quên không nổ block (explode) hoặc quản lý layer không tốt dẫn đến việc in ấn bị lỗi nét vẽ.

Tại Webdien.vn, các file được thiết kế theo từng layer riêng biệt: nét khuất cho cốt thép, nét đậm cho bê tông và ghi chú kích thước rõ ràng. Bạn chỉ cần Copy và Paste (Ctrl+C & Ctrl+V) vào bản vẽ hiện hành. Nếu dự án yêu cầu thay đổi mác bê tông hoặc độ sâu chôn móng do nền đất yếu, bạn có thể dễ dàng điều chỉnh các tham số này trực tiếp trên file DWG đã tải về.

Ứng dụng cho kỹ sư tư vấn thiết kế

Các kỹ sư thiết kế có thể sử dụng các file này để làm hồ sơ mời thầu hoặc bản vẽ thi công. Việc sử dụng các block chuẩn giúp đồng bộ hóa các ký hiệu kỹ thuật theo tiêu chuẩn IEC hoặc TCVN, tạo nên một hồ sơ thiết kế chuyên nghiệp và thuyết phục chủ đầu tư.

Ứng dụng cho đơn vị thi công và giám sát

Nhà thầu thi công có thể dựa vào bản vẽ chi tiết móng để đặt hàng khung móng bulong tại xưởng sản xuất hoặc chuẩn bị ván khuôn, thép cốt đúng định lượng. Giám sát công trình cũng dùng chính những file bản vẽ này để kiểm tra cao độ và độ thẳng đứng của trụ đèn sau khi lắp đặt.

4. Các tiêu chuẩn kỹ thuật về móng cột đèn cần lưu ý

Khi sử dụng thư viện cad móng cột đèn chiếu sáng, đừng quên đối chiếu với các tiêu chuẩn quốc gia hiện hành như TCVN 4453:1995 về kết cấu bê tông cốt thép. Độ sâu của móng cột đèn thường dao động từ 1.0m đến 1.5m tùy vào chiều cao cột và điều kiện địa chất tại khu vực lắp đặt.

Móng phải được đổ trên lớp bê tông lót mác 100 để tránh mất nước xi măng và ngăn ngừa sự ăn mòn thép từ đất. Bulong móng cần được mạ kẽm nhúng nóng để chống gỉ sét trong môi trường ẩm ướt. Tất cả những chi tiết nhỏ này đều đã được thể hiện rõ trong bộ thư viện CAD mà Webdien.vn cung cấp, giúp bạn không bỏ sót bất kỳ yếu tố an toàn nào.

5. Đóng góp và cập nhật thư viện cộng đồng

Webdien.vn không chỉ là nơi cung cấp file một chiều. Chúng tôi luôn khuyến khích cộng đồng kỹ sư điện đóng góp các bản vẽ thực tế từ những dự án đã hoàn thành. Sự sẻ chia này giúp thư viện cad móng cột đèn chiếu sáng ngày càng phong phú và sát với thực tế thi công tại Việt Nam hơn.

Nếu bạn phát hiện lỗi trong file hoặc có ý tưởng cải tiến các block CAD thông minh hơn (dynamic blocks), đừng ngần ngại gửi phản hồi cho ban quản trị. Mọi đóng góp của bạn đều góp phần xây dựng một cộng đồng kỹ thuật điện vững mạnh và chuyên nghiệp.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
