Thư Viện File CAD Quy Hoạch Đô Thị Và Mặt Bằng Kiến Trúc Chuẩn 2026

File CAD quy hoạch đóng vai trò nền tảng trong việc triển khai ý tưởng thiết kế đô thị và hạ tầng kỹ thuật. Đối với các kỹ sư và kiến trúc sư, việc sở hữu một bộ thư viện chuẩn giúp tiết kiệm hàng chục giờ làm việc mệt mỏi.

Mục lục nội dung

• Tại sao cần sử dụng thư viện file CAD quy hoạch chuẩn?
• Danh sách file CAD quy hoạch và mặt bằng kiến trúc mới nhất
• Hướng dẫn tải và sử dụng file trong AutoCAD hiệu quả
• Ứng dụng thực tế của bộ bản vẽ trong các dự án
• Lưu ý về tiêu chuẩn kỹ thuật và quy định hiện hành
• Đóng góp và cập nhật cộng đồng Webdien.vn
• Câu hỏi thường gặp (FAQ)

Tại sao cần sử dụng thư viện file CAD quy hoạch chuẩn?

Trong thực tế triển khai các đồ án hoặc dự án đầu tư xây dựng, việc bắt đầu từ một con số không là điều cực kỳ rủi ro và tốn kém thời gian. Theo kinh nghiệm thực tế của đội ngũ kỹ sư tại Webdien.vn, một bộ file CAD quy hoạch được chuẩn hóa về layer, màu sắc và tỷ lệ sẽ giúp bạn tránh được các lỗi hệ thống khi gộp bản vẽ hoặc xuất hồ sơ kỹ thuật.

Hơn thế nữa, các ký hiệu quy hoạch như chỉ giới đường đỏ, mật độ xây dựng hay phân loại đất đai đều cần tuân thủ nghiêm ngặt các thông tư, nghị định mới nhất năm 2026. Sử dụng thư viện có sẵn giúp đảm bảo tính đồng bộ và chuyên nghiệp cho hồ sơ của bạn trước các đơn vị thẩm định.

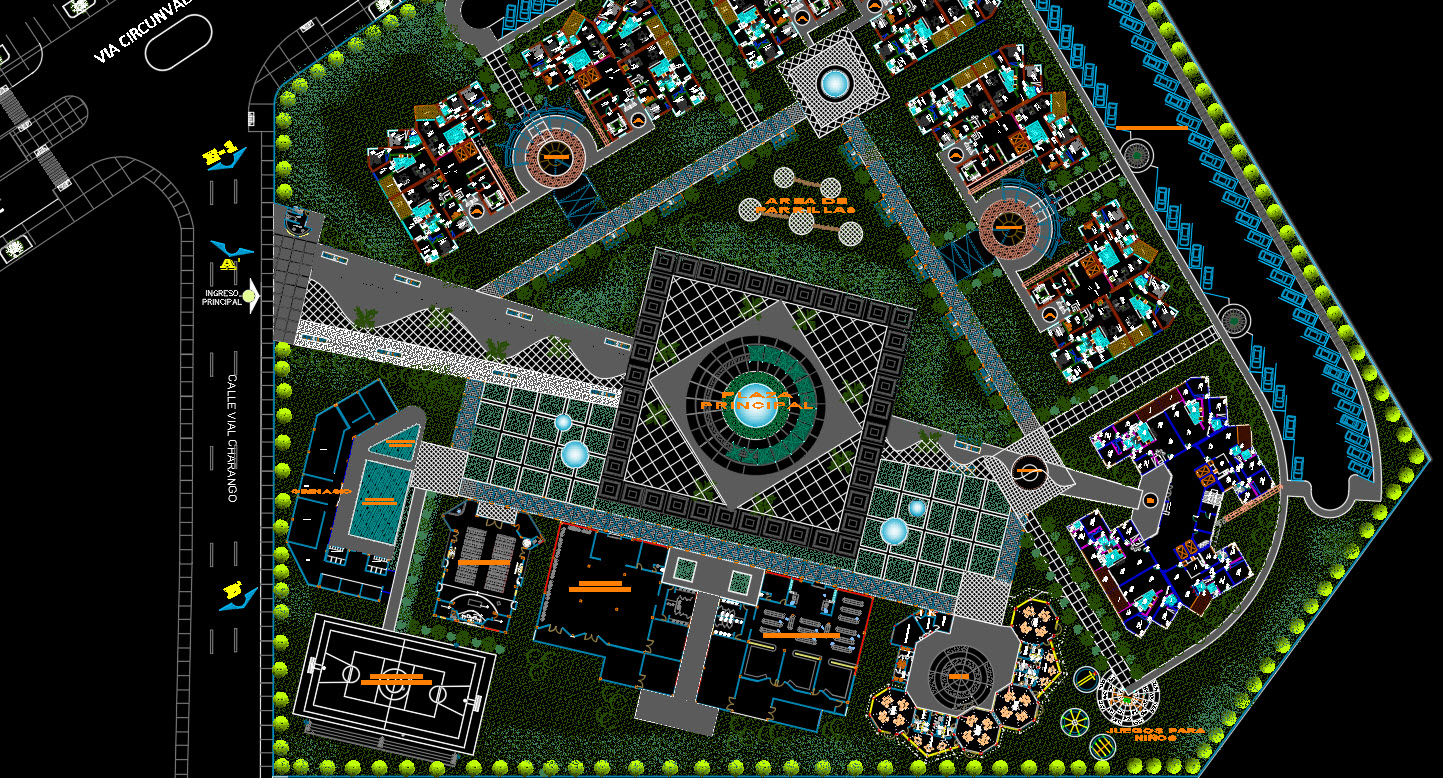

Danh sách file CAD quy hoạch và mặt bằng kiến trúc mới nhất

Dưới đây là bảng tổng hợp các bộ hồ sơ bản vẽ quy hoạch tiêu biểu đã được lọc sạch rác, tối ưu dung lượng và sẵn sàng để bạn tích hợp vào dự án của mình.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện & quy hoạch

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và sử dụng file trong AutoCAD hiệu quả

Để tận dụng tối đa giá trị của file CAD quy hoạch, bạn cần có quy trình nhập file (import) và quản lý đối tượng khoa học. Hãy tưởng tượng bạn đang cần gấp một mặt bằng tổng thể cho cuộc họp sáng mai, việc nắm rõ các bước sau sẽ là “cứu cánh” cho bạn.

Sử dụng lệnh XREF để quản lý bản vẽ nền

Thay vì copy trực tiếp các khối nhà hay hạ tầng vào file làm việc, hãy sử dụng lệnh External Reference (XREF). Cách làm này giúp file làm việc của bạn nhẹ hơn rất nhiều, đồng thời khi có sự thay đổi từ file gốc (ví dụ điều chỉnh lộ giới), bản vẽ của bạn sẽ tự động cập nhật.

Quản lý Layer và Hatch theo tiêu chuẩn

Hệ thống Hatch trong các bản vẽ quy hoạch thường rất nặng do diện tích lớn. Chúng tôi khuyên bạn nên gom các lớp Hatch vào một Layer riêng biệt để có thể tắt đi khi không cần thiết, giúp thao tác Pan và Zoom mượt mà hơn trên các dòng máy tính cấu hình trung bình.

Ứng dụng thực tế của bộ bản vẽ trong các dự án

Bộ thư viện này không chỉ dành cho mục đích lưu trữ, nó đã được ứng dụng thực tế trong hàng trăm dự án xây dựng dân dụng và công nghiệp tại Việt Nam.

Đối với đồ án sinh viên và nghiên cứu

Các bạn sinh viên có thể sử dụng mặt bằng các khối nhà mẫu để nhanh chóng lên ý tưởng cho phần quy hoạch chi tiết mà không cần vẽ lại từ đầu từng nét gạch, cửa sổ hay bồn hoa. Điều này tập trung tư duy vào việc tổ chức không gian kiến trúc thay vì tốn sức vào kỹ năng vẽ tay.

Đối với các nhà thầu thi công hạ tầng

Bản vẽ mặt bằng quy hoạch cung cấp cái nhìn tổng thể về cao độ và vị trí các công trình ngầm. Việc đối chiếu file CAD quy hoạch với thực địa giúp giảm thiểu sai sót khi đào đất hoặc lắp đặt hệ thống cống thoát nước, cáp điện.

Lưu ý về tiêu chuẩn kỹ thuật và quy định hiện hành

Bất kỳ một file CAD quy hoạch nào khi áp dụng vào thực tế cũng cần phải được kiểm tra lại hệ tọa độ (thường là VN-2000). Việc lệch tọa độ có thể dẫn đến những sai sót nghiêm trọng trong công tác trắc địa và cắm mốc thực địa.

Bên cạnh đó, các ký hiệu đường nét cần tuân thủ theo tiêu chuẩn TCVN về bản vẽ kỹ thuật. Trong bộ thư viện của Webdien.vn, chúng tôi đã cố gắng chuẩn hóa các Block theo tiêu chuẩn IEC và TCVN mới nhất để hỗ trợ các kỹ sư MEP dễ dàng triển khai hệ thống điện đô thị.

Đóng góp và cập nhật cộng đồng Webdien.vn

Thư viện là tài sản chung của cộng đồng kỹ thuật. Chúng tôi luôn hoan nghênh những bản đóng góp từ các kiến trúc sư và kỹ sư trên khắp cả nước. Sự đóng góp của bạn không chỉ giúp làm phong phú kho tài liệu mà còn giúp nâng cao tiêu chuẩn thiết kế chung của ngành xây dựng Việt Nam.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
