Thư viện vách ngăn CAD: Tổng hợp mẫu chi tiết và chuẩn kỹ thuật

Bạn đã bao giờ rơi vào tình huống deadline sát nút nhưng vẫn loay hoay tự vẽ từng đường line cho hệ thống vách ngăn chưa? Thư viện vách ngăn CAD chuyên sâu từ Webdien.vn sẽ giúp bạn giải quyết triệt để vấn đề này, tiết kiệm tối đa thời gian triển khai bản vẽ.

Tổng quan về tầm quan trọng của thư viện vách ngăn CAD trong thiết kế

Trong quy trình thiết kế kiến trúc và nội thất hiện đại, việc sử dụng các block CAD có sẵn không chỉ đơn thuần là sao chép mà là tối ưu hóa hiệu suất làm việc. Một thư viện vách ngăn CAD đầy đủ giúp người làm kỹ thuật chuẩn hóa được kích thước, vật liệu và các chi tiết lắp ghép ngay từ khâu ý tưởng. Thay vì phải tra cứu thông số phụ kiện vách ngăn Compact hay độ dày kính cường lực, các kỹ sư chỉ cần “Drag and Drop” (kéo và thả) các mẫu đã được Webdien.vn kiểm duyệt về mặt tỷ lệ và tính thực tế.

Đặc biệt đối với các dự án lớn như tòa nhà văn phòng, trung tâm thương mại hay bệnh viện, hệ thống vách ngăn vệ sinh và vách ngăn trang trí chiếm khối lượng bản vẽ rất lớn. Nếu không có một bộ thư viện bản vẽ CAD chuẩn, sai sót trong việc tính toán khoảng hở kỹ thuật hoặc vị trí phụ kiện là điều khó tránh khỏi. Do đó, sở hữu một bộ file DWG chất lượng là bước đi chuyên nghiệp của bất kỳ kiến trúc sư nào.

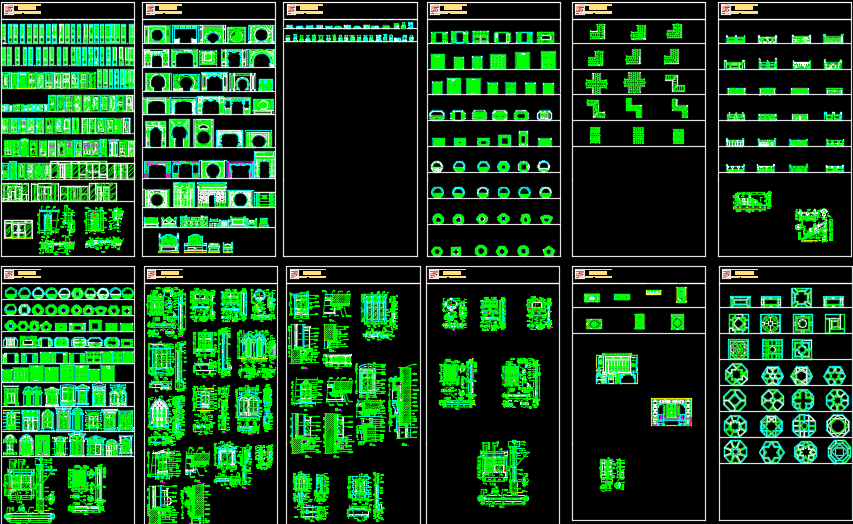

Danh sách file vách ngăn chi tiết và thông số kỹ thuật

Dưới đây là bảng tổng hợp các loại file vách ngăn phổ biến nhất mà chúng tôi cung cấp. Các file này được phân loại theo công năng và vật liệu để bạn dễ dàng tìm kiếm.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và sử dụng file vách ngăn trong phần mềm AutoCAD

Theo kinh nghiệm thực tế của đội ngũ kỹ thuật tại Webdien.vn, việc tải file chỉ là bước đầu, cách bạn quản lý và đưa chúng vào bản vẽ mới quyết định hiệu quả công việc. Đầu tiên, sau khi tải về, bạn nên giải nén và mở file bằng phiên bản AutoCAD tương ứng (thường các file của chúng tôi hỗ trợ từ đời 2010 để đảm bảo tính tương thích cao nhất).

Khi copy các block từ thư viện vách ngăn CAD sang bản vẽ dự án, hãy lưu ý đến đơn vị (Units). Đa số file của chúng tôi mặc định là mm (Millimeters). Nếu bản vẽ của bạn dùng đơn vị khác, hãy sử dụng lệnh Scale để điều chỉnh lại cho chính xác. Một mẹo nhỏ là bạn nên sử dụng lệnh DesignCenter (Ctrl+2) để quản lý thư viện này một cách có hệ thống mà không cần mở quá nhiều tab bản vẽ cùng lúc.

Ứng dụng thực tế của thư viện vách ngăn theo từng đối tượng người dùng

Đối với Kỹ sư cơ điện (MEP)

Kỹ sư MEP cần xác định vị trí vách ngăn để bố trí các thiết bị điện như ổ cắm âm vách, công tắc hoặc các đầu chờ cấp thoát nước trong nhà vệ sinh. Việc có sẵn chi tiết vách ngăn CAD giúp bạn xác định được khoảng không gian trống bên trong vách thạch cao để đi dây điện hoặc ống nước mà không bị xung đột với khung xương kim loại.

Đối với Kiến trúc sư và Nhà thiết kế nội thất

Các kiến trúc sư thường quan tâm đến thẩm mỹ và phân chia không gian. Bộ thư viện vách ngăn CNC hay vách kính giúp bạn nhanh chóng dựng được các phương án mặt đứng và mặt cắt. Từ đó, việc render phối cảnh hoặc trình bày hồ sơ kỹ thuật thi công trở nên chuyên nghiệp và đồng bộ hơn rất nhiều.

Lưu ý về tiêu chuẩn kỹ thuật và các quy định hiện hành

Khi sử dụng thư viện vách ngăn CAD, người dùng cần đối chiếu với các tiêu chuẩn quốc gia (TCVN) về an toàn cháy nổ và quy chuẩn xây dựng. Ví dụ, vách ngăn trong các khu vực công cộng phải đảm bảo độ vững chắc và khả năng chịu ẩm. Đối với vách ngăn thạch cao, việc thể hiện đúng cấu tạo khung xương trong bản vẽ CAD là bắt buộc để đơn vị thi công có thể báo giá chính xác.

Chúng tôi luôn khuyến cáo bạn nên kiểm tra lại layer của các đối tượng trong file. Để quản lý bản vẽ tốt, hãy đưa các block vách ngăn vào một layer riêng biệt, gán màu sắc và độ dày nét vẽ (lineweight) phù hợp với quy chuẩn in ấn của công ty bạn. Điều này giúp bản vẽ sau khi xuất ra PDF hoặc in ấn có độ sắc nét và chuyên nghiệp cao nhất.

Câu hỏi thường gặp (FAQ) về thư viện vách ngăn CAD

Đóng góp và cập nhật thư viện vách ngăn

Sự phát triển của Webdien.vn dựa trên sự đóng góp của cộng đồng. Nếu bạn có những bản vẽ vách ngăn đẹp, chuẩn kỹ thuật và muốn chia sẻ với đồng nghiệp, đừng ngần ngại gửi cho chúng tôi. Mọi đóng góp của bạn đều giúp cộng đồng kỹ sư Việt Nam ngày càng lớn mạnh và làm việc hiệu quả hơn.

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
