Thư viện thang xoắn CAD là công cụ không thể thiếu giúp các kỹ sư và kiến trúc sư tối ưu không gian và đảm bảo tính thẩm mỹ cho công trình. Việc tìm kiếm một bản vẽ thang xoắn đúng tỷ lệ thường mất nhiều thời gian, đặc biệt là khi deadline đang cận kề và yêu cầu độ chính xác kỹ thuật cao.

Lợi ích khi sử dụng thư viện thang xoắn CAD chuẩn

Sử dụng thư viện thang xoắn CAD từ Webdien.vn mang lại sự an tâm tuyệt đối về mặt thông số kỹ thuật. Thay vì phải vẽ thủ công từng đường cong phức tạp, bạn chỉ cần lựa chọn mẫu phù hợp trong bộ sưu tập đã được kiểm định về tỷ lệ bậc và độ dốc.

Việc sở hữu các Block CAD sẵn có giúp rút ngắn 70% thời gian triển khai mặt bằng và mặt cắt. Điều này cực kỳ quan trọng đối với các dự án nhà phố hoặc penthouse có không gian hạn chế, nơi mà thang xoắn là giải pháp kiến trúc tối ưu để tiết kiệm diện tích.

Bên cạnh đó, các bản vẽ tại Webdien.vn luôn tích hợp sẵn các lớp (layers) tiêu chuẩn, giúp bạn dễ dàng quản lý độ đậm nhạt của nét vẽ và in ấn chuyên nghiệp mà không cần chỉnh sửa quá nhiều.

Danh sách file thư viện thang xoắn CAD mới nhất

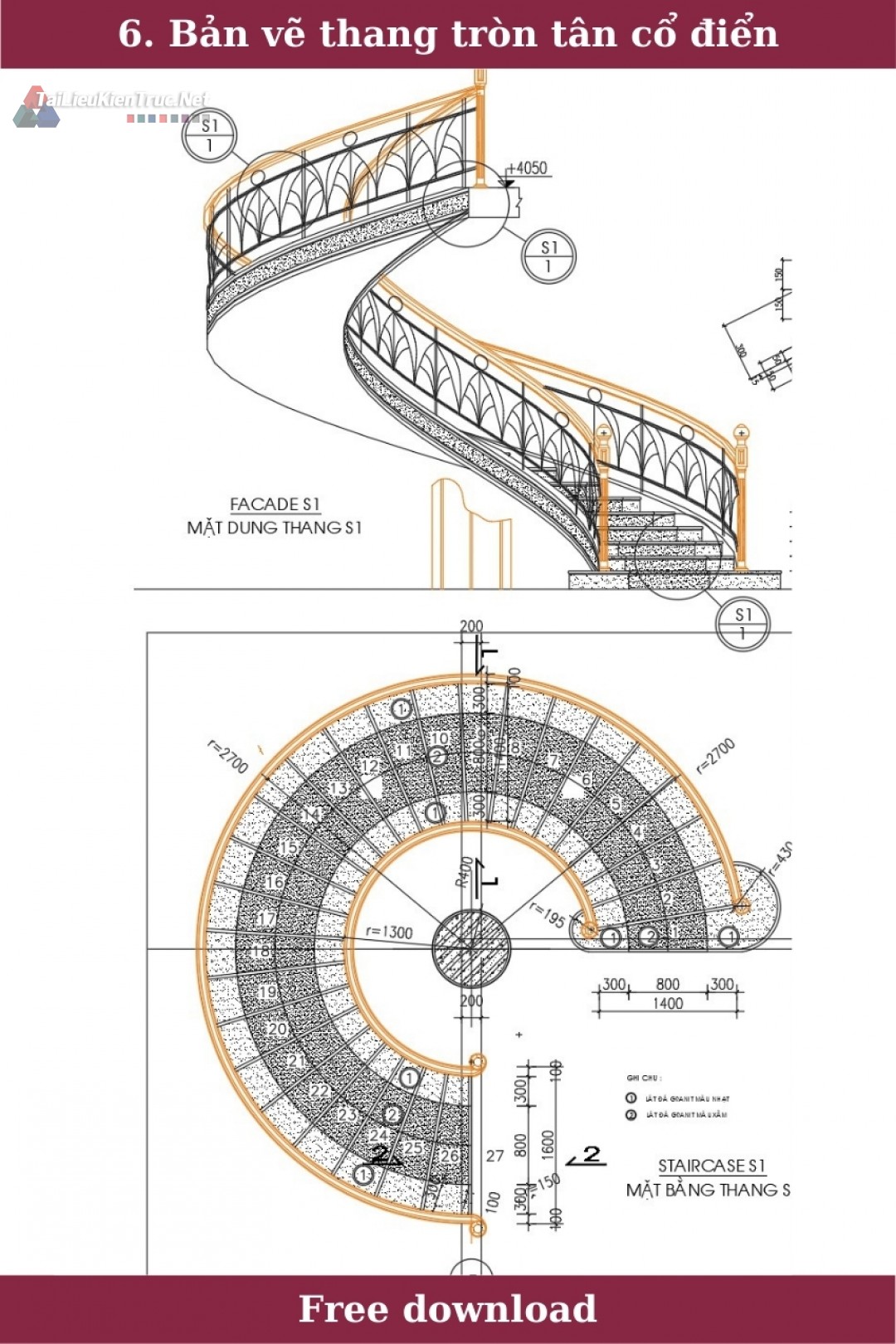

Dưới đây là tổng hợp các mẫu bản vẽ thang xoắn đa dạng từ thang thép, thang gỗ đến thang bê tông cốt thép. Các file được định dạng .dwg tương thích tốt với các phiên bản AutoCAD từ 2007 trở về sau.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và chèn Block thang xoắn vào bản vẽ

Để sử dụng hiệu quả thư viện thang xoắn CAD, các bạn kỹ sư nên thực hiện theo các bước chuyên nghiệp sau nhằm tránh lỗi nhảy scale hoặc mất layer.

• Bước 1: Tải file từ hệ thống Webdien.vn và giải nén (nếu có).
• Bước 2: Mở file bằng phần mềm AutoCAD. Sử dụng lệnh BURL hoặc copy trực tiếp Ctrl+C.
• Bước 3: Chuyển sang bản vẽ dự án của bạn, sử dụng lệnh PASTEBLOCK hoặc Ctrl+V để đưa thang vào vị trí mong muốn.
• Bước 4: Kiểm tra lại đơn vị bản vẽ (Units) để đảm bảo thang không bị quá lớn hoặc quá nhỏ so với mặt bằng tổng thể.

Kinh nghiệm thực tế: Khi chèn thang xoắn, bạn nên tạo một Layer riêng (ví dụ: L-STAIR-SPIRAL) để dễ dàng kiểm soát hiển thị khi thiết kế hệ thống chiếu sáng đi kèm.

Ứng dụng thực tế trong thiết kế điện và nội thất

Thang xoắn không chỉ là hạng mục kiến trúc mà còn là điểm nhấn cho các kỹ sư điện triển khai hệ thống chiếu sáng nghệ thuật và an toàn.

Dành cho Kỹ sư Điện (MEP)

Dựa trên thư viện thang xoắn CAD, kỹ sư có thể xác định vị trí đặt đèn LED dây âm bậc hoặc đèn âm tường dọc theo đường xoắn của thang. Bản vẽ CAD chuẩn giúp tính toán chính xác chiều dài dây dẫn và số lượng thiết bị cần thiết, đảm bảo tiêu chuẩn IEC về độ rọi đèn hành lang và cầu thang.

Dành cho Kiến trúc sư và Nội thất

Việc sử dụng Block thang tròn giúp phối cảnh 3D trên SketchUp hoặc 3ds Max trở nên sinh động hơn. Khi có bản vẽ kỹ thuật 2D chuẩn, việc dựng màng xoắn và tính toán vật liệu gỗ hoặc kính cường lực cho tay vịn sẽ tránh được những sai sót đáng tiếc khi thi công thực tế tại công trường.

Lưu ý kỹ thuật về kích thước và an toàn

Dù sử dụng thư viện thang xoắn CAD có sẵn, bạn vẫn cần đối soát với các tiêu chuẩn xây dựng (TCVN) để đảm bảo an toàn cho người sử dụng.

Thứ nhất, bán kính thang không nên nhỏ hơn 600mm để đảm bảo lối đi tối thiểu. Thứ hai, chiều cao giữa các bậc thang (Riser) lý tưởng nên nằm trong khoảng 160mm – 185mm. Cuối cùng, độ rộng mặt bậc tại vị trí trung tâm không được nhỏ hơn 200mm để người dùng không bị hụt chân khi di chuyển.

Câu hỏi thường gặp (FAQ)

Đóng góp & Cập nhật thư viện

Webdien.vn luôn mong muốn xây dựng một cộng đồng kỹ sư điện và xây dựng vững mạnh. Nếu bạn có những mẫu thư viện thang xoắn CAD đẹp hoặc các bản vẽ biện pháp thi công tối ưu, hãy chia sẻ cùng chúng tôi.

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
