Thư viện PLC trong CAD chuẩn kỹ thuật cho kỹ sư điện
Thư viện PLC trong CAD là công cụ không thể thiếu giúp các kỹ sư điện tiết kiệm hàng giờ đồng hồ thiết kế sơ đồ nguyên lý và bản vẽ lắp đặt tủ điện công nghiệp.
Mục lục bài viết:
Tại sao kỹ sư điện cần một thư viện PLC chuẩn?
Trong bối cảnh tiến độ dự án ngày càng gắt gao, việc ngồi vẽ lại từng chân kết nối của một Module PLC Siemens hay Mitsubishi không chỉ gây lãng phí thời gian mà còn dễ dẫn đến sai sót về kích thước lắp đặt thực tế. Một thư viện PLC trong CAD chuẩn hóa giúp bạn đồng bộ toàn bộ ký hiệu điện theo tiêu chuẩn quốc tế.
Sử dụng các Block có sẵn giúp tăng tính chuyên nghiệp cho hồ sơ thiết kế. Khi các ký hiệu (symbols) được quy định rõ ràng về layer, màu sắc và thuộc tính (attributes), việc bóc tách khối lượng vật tư (BOM) trở nên tự động và chính xác hơn bao giờ hết. Tại Webdien.vn, chúng tôi hiểu rằng một bản vẽ sạch và đúng chuẩn là nền tảng cho một hệ thống vận hành ổn định.
Danh sách thư viện PLC trong CAD mới nhất 2026
Dưới đây là tổng hợp các bộ sưu tập file CAD PLC được đội ngũ kỹ thuật của Webdien.vn kiểm duyệt và tối ưu hóa dung lượng, đảm bảo bản vẽ không bị giật lag khi sử dụng.
| Tên File | Định Dạng | Phần Mềm | Mô Tả | Trạng Thái |
|---|---|---|---|---|

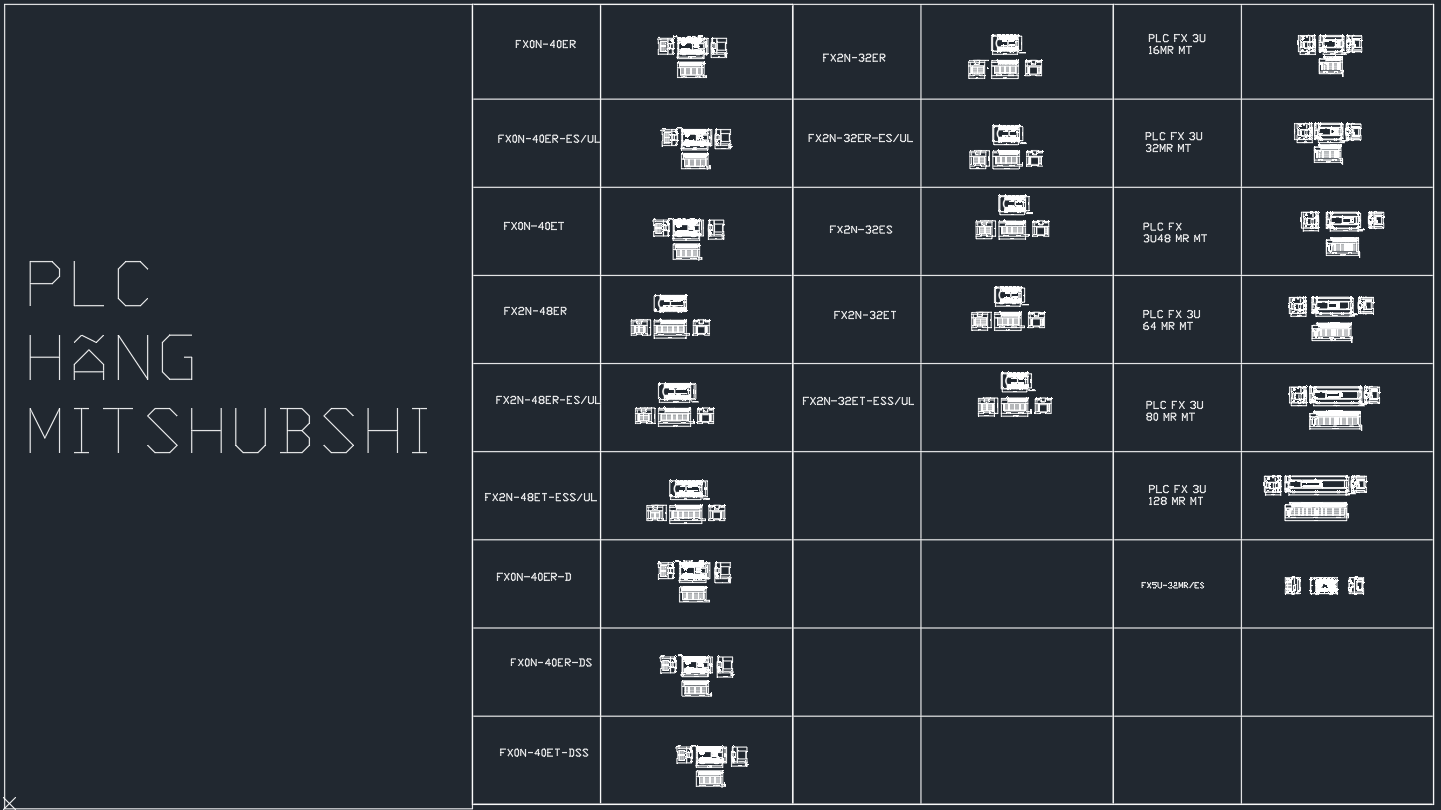

| PLC Mitsubishi FX Series | .dwg | AutoCAD | Đầy đủ dòng FX1N, FX2N, FX3U, FX5U | Sẵn sàng |
| Siemens S7-1200/1500 | .dwg / .dxf | AutoCAD / Electrical | Sơ đồ chân IO, Module mở rộng | Sẵn sàng |
| Omron CP1H/CP1E | .dwg | AutoCAD | Kích thước layout tủ điện chuẩn | Sẵn sàng |
| Schneider PLC Modicon | .dwg | AutoCAD | Thư viện symbol điện công nghiệp | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
Hướng dẫn sử dụng và quản lý Block PLC trong AutoCAD
Sau khi tải thư viện PLC trong CAD từ hệ thống Webdien.vn, bạn cần biết cách quản lý chúng để tối ưu hóa quy trình thiết kế. Đừng bao giờ chèn trực tiếp file gốc vào bản vẽ đang làm việc mà hãy sử dụng lệnh ADCENTER (Design Center) hoặc TOOLPALETTES.
Cách chèn Block PLC vào bản vẽ chuyên nghiệp
Kỹ sư nên phân loại thư viện theo hãng (Brand) và dòng sản phẩm (Series). Khi kéo một Block PLC từ Tool Palette, hãy đảm bảo rằng tỷ lệ (Scale) của bản vẽ đang để ở đơn vị mm để khớp với kích thước thực tế của thiết bị trong tủ điện.
Kinh nghiệm thực tế: Hãy luôn giữ nguyên các điểm chèn (Insertion Point) tại các góc cố định của thiết bị để khi thay thế Model PLC khác, các đường dây điện không bị lệch.
Tiêu chuẩn kỹ thuật khi thiết kế bản vẽ PLC
Một bản vẽ có sử dụng thư viện PLC trong CAD tốt phải tuân thủ các quy chuẩn trình bày để đơn vị thi công không gặp khó khăn. Các ký hiệu PLC thường được vẽ theo tiêu chuẩn IEC 60617 hoặc TCVN về ký hiệu điện.
- Layer: Phải phân tách rõ ràng giữa Layer nét vẽ thiết bị, Layer text chú thích chân IO và Layer đường dây tín hiệu.
- Ký hiệu chân: Các chân nguồn (L, N, 24V, 0V) cần được đặt ở vị trí dễ quan sát, thường là phía trên hoặc phía dưới cùng của Block.
- Thông tin thuộc tính: Sử dụng Attribute để điền mã sản phẩm (Part Number), giúp tự động xuất danh mục thiết bị sau này.
Câu hỏi thường gặp (FAQ)
Đóng góp & Cập nhật thư viện
Webdien.vn liên tục cập nhật các dòng PLC mới nhất từ các thương hiệu hàng đầu thế giới. Sự đóng góp của các kỹ sư về các mẫu file mới hoặc góp ý chỉnh sửa là vô cùng quý giá để xây dựng cộng đồng kỹ thuật điện lớn mạnh tại Việt Nam.
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
