Thư Viện Người CAD 2D Đầy Đủ Nhất Cho Bản Vẽ Kỹ Thuật 2026

Thư viện người CAD là thành phần không thể thiếu để giúp bản vẽ kỹ thuật điện và kiến trúc trở nên sinh động, trực quan và đúng tỷ lệ thực tế.

Tại sao kỹ sư cần sở hữu bộ thư viện người CAD chuẩn?

Hãy tưởng tượng bạn đang trình bày một bản vẽ mặt đứng tủ điện hạ thế hoặc sơ đồ chiếu sáng cho một sảnh tòa nhà lớn nhưng thiếu đi bóng dáng con người. Bản vẽ sẽ trở nên khô khan và cực kỳ khó hình dung về quy mô không gian. Việc sử dụng thư viện người CAD chuẩn không chỉ giúp “thổi hồn” vào bản vẽ mà còn là thước đo trực quan nhất để kiểm tra độ cao lắp đặt thiết bị, công tắc hay ổ cắm sao cho phù hợp với nhân trắc học của người dùng thực tế.

Trong môi trường làm việc chuyên nghiệp, thời gian là vàng bạc. Thay vì ngồi vẽ lại từng đường nét nhân vật, một bộ block người Autocad có sẵn sẽ giúp bạn tiết kiệm đến 90% thời gian dàn trang. Đặc biệt, tại Webdien.vn, chúng tôi cung cấp các file đã được làm sạch rác (Purge), quản lý Layer thông minh, giúp bản vẽ của bạn luôn nhẹ nhàng và không bị lỗi Font hay nhảy kích thước khi in ấn.

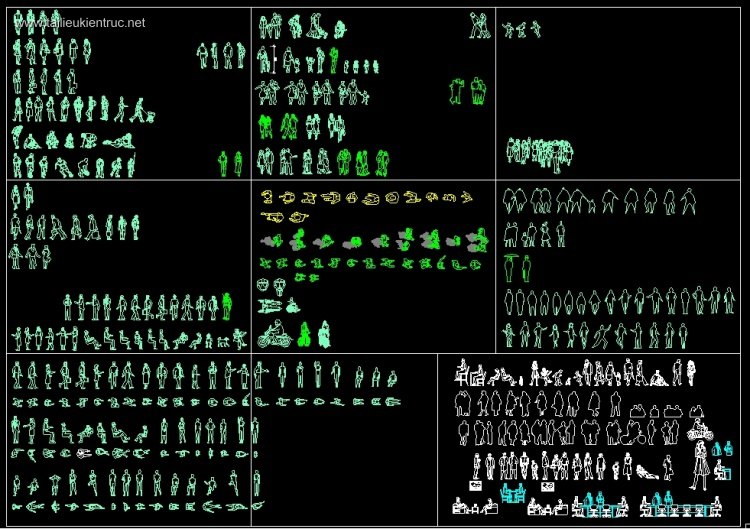

Danh sách file thư viện người CAD 2D cập nhật mới nhất

Dưới đây là bảng tổng hợp các bộ file thư viện nhân vật CAD được đội ngũ Webdien.vn tuyển chọn, phù hợp cho nhiều loại dự án khác nhau từ dân dụng đến công nghiệp.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện người CAD 2026

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn cách chèn và hiệu chỉnh Block người trong AutoCAD

Để sử dụng thư viện người CAD một cách hiệu quả, tránh làm nặng file hoặc sai lệch tỷ lệ, các kỹ sư nên tuân thủ quy trình 3 bước sau đây:

Bước 1: Mở file thư viện và kiểm tra đơn vị

Sử dụng lệnh UNits để đảm bảo cả file thư viện và file bản vẽ hiện hành đều cùng đơn vị (thường là Millimeters). Nếu lệch đơn vị, khi chèn vào đối tượng sẽ bị quá to hoặc quá nhỏ.

Bước 2: Sử dụng lệnh Design Center hoặc Copy/Paste

Bạn có thể nhấn Ctrl + 2 để mở Design Center, tìm đến file thư viện nhân vật cad đã tải từ Webdien.vn và kéo Block vào. Cách nhanh hơn là mở trực tiếp file và dùng Ctrl + C / Ctrl + V.

Bước 3: Hiệu chỉnh tỷ lệ (Scale)

Hầu hết các block người trong bản vẽ kỹ thuật của chúng tôi đã được scale theo chiều cao trung bình 1.6m – 1.75m. Nếu cần điều chỉnh cho trẻ em hoặc người khổng lồ, hãy dùng lệnh SCale với điểm gốc tại chân nhân vật.

Ứng dụng của thư viện nhân vật trong các đồ án cơ điện MEP

Nhiều người lầm tưởng thư viện người CAD chỉ dành cho kiến trúc sư. Thực tế, trong ngành điện và MEP, nó có vai trò quan trọng không kém:

• Thiết kế tủ điện: Đặt block người đứng cạnh mặt đứng tủ trung thế/hạ thế để thẩm định khả năng thao tác tay và tầm mắt của người vận hành.
• Bản vẽ chiếu sáng: Minh họa luồng ánh sáng tác động lên con người trong không gian làm việc, giúp chủ đầu tư dễ hình dung hiệu ứng thị giác.
• Phòng cháy chữa cháy: Mô phỏng mật độ người và hướng thoát hiểm trên sơ đồ PCCC, đảm bảo các lối đi đủ rộng theo tiêu chuẩn TCVN.

Lưu ý quan trọng về Layer và Scale khi dùng thư viện ngoại vi

Một sai lầm phổ biến là chèn block từ thư viện người CAD lạ vào bản vẽ mà không kiểm tra Layer. Điều này dẫn đến việc bản vẽ xuất hiện hàng chục Layer “rác” không kiểm soát được màu sắc và nét in.

Tại Webdien.vn, toàn bộ các file được xử lý về Layer 0 hoặc các Layer có tên tiền tố hệ thống rõ ràng. Chúng tôi khuyến cáo bạn nên tạo một Layer riêng (ví dụ: E-ANNOT-PEOPLE) để quản lý riêng các block nhân vật, giúp việc bật/tắt Viewport khi in ấn trở nên chuyên nghiệp hơn.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
