Thư Viện Hatch CAD Đầy Đủ Nhất: Tổng Hợp Các Mẫu Hatch Kỹ Thuật

Thư viện hatch cad là công cụ không thể thiếu để các kỹ sư và kiến trúc sư thể hiện mặt cắt vật liệu một cách chuyên nghiệp và chính xác trên bản vẽ.

Tại sao cần sở hữu bộ thư viện hatch CAD chuẩn?

Trong quá trình triển khai hồ sơ thiết kế kỹ thuật, việc thể hiện rõ ràng các lớp vật liệu như bê tông, cốt thép, gạch xây hay các lớp cách điện là cực kỳ quan trọng. Nếu bạn đang đối mặt với deadline gáp mà vẫn loay hoay tìm kiếm mẫu hatch phù hợp trong kho mặc định nghèo nàn của AutoCAD, bạn sẽ thấy giá trị của một bộ thư viện hatch cad chuyên sâu.

Việc sử dụng mẫu hatch không chuẩn hoặc không đúng tỷ lệ (scale) thường dẫn đến tình trạng bản vẽ bị nặng, lag hoặc khi in ra các đường nét bị dính vào nhau. Một bộ thư viện được tuyển chọn kỹ lưỡng từ Webdien.vn sẽ giúp bạn đồng bộ hóa tiêu chuẩn trình bày, giúp bản vẽ trở nên chuyên nghiệp và dễ đọc hơn đối với đơn vị thi công và giám sát.

Theo kinh nghiệm thực tế, việc sở hữu sẵn các mẫu hatch đặc thù cho ngành điện và xây dựng giúp giảm tới 30% thời gian hoàn thiện các bản vẽ mặt cắt và chi tiết lắp đặt thiết bị. Thay vì phải tự tạo các mẫu phức tạp, bạn chỉ cần vài thao tác click chuột để áp dụng mẫu vật liệu chuẩn TCVN vào bản vẽ của mình.

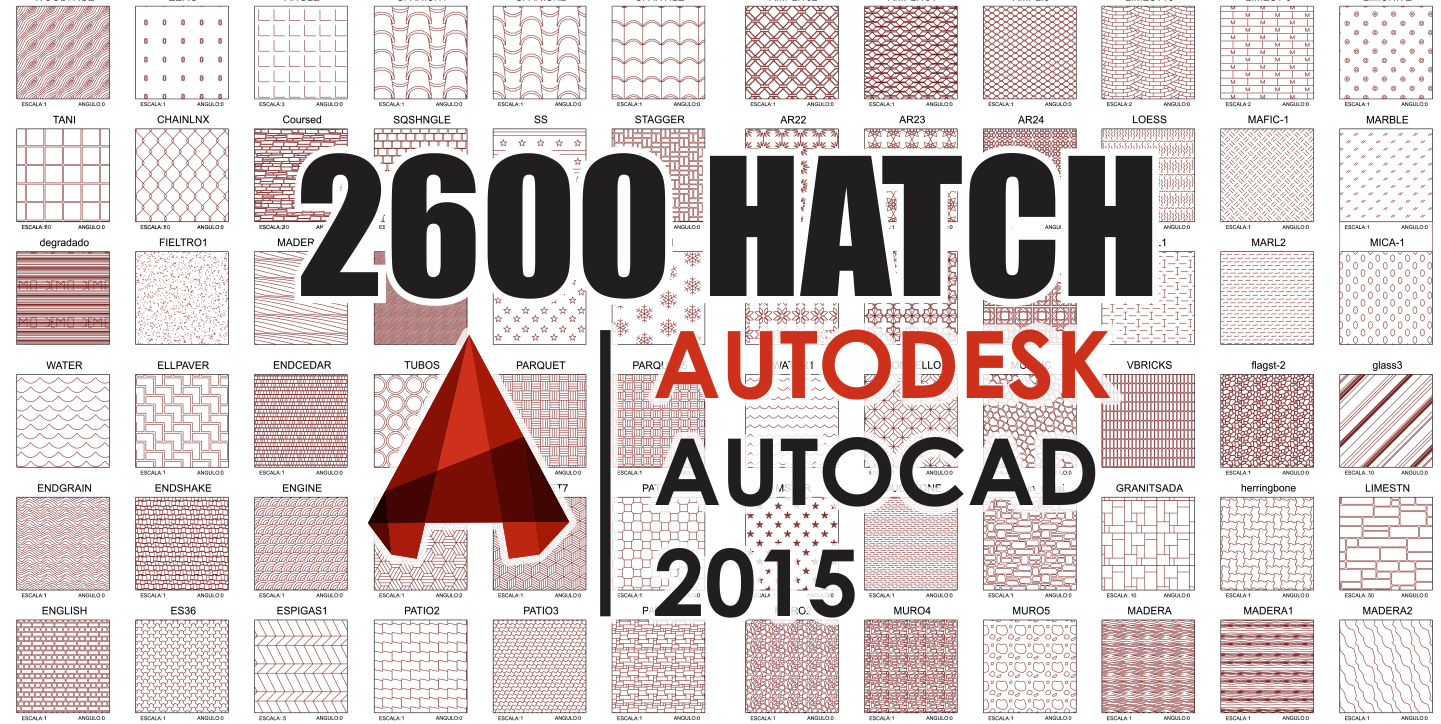

Danh sách thư viện mẫu hatch phổ biến

Dưới đây là bảng tổng hợp các nhóm mẫu hatch quan trọng nhất hiện có trong kho dữ liệu của Webdien.vn. Các file này đã được kiểm tra về độ tương thích và tối ưu hóa dung lượng để không làm chậm viewport của bạn.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn cài đặt mẫu hatch vào AutoCAD

Sau khi tải xuống bộ thư viện hatch cad từ Webdien.vn, bạn cần thực hiện các bước sau để tích hợp chúng vào phần mềm AutoCAD của mình:

1. Giải nén file: Giải nén bộ mẫu hatch (.pat) vào một thư mục cố định trên máy tính (ví dụ: C:AutoCAD_LibraryHatch).
2. Mở AutoCAD: Nhập lệnh OP (Options) và nhấn Enter.
3. Thiết lập đường dẫn: Truy cập tab Files -> Support File Search Path. Nhấn Add rồi Browse để chọn thư mục bạn vừa giải nén.
4. Sử dụng lệnh: Nhập lệnh H (Hatch), vào mục Pattern, chọn tab Custom. Tất cả các mẫu mới sẽ xuất hiện tại đây.

Việc quản lý thư mục hatch tập trung giúp bạn không bị mất mẫu khi cài lại phần mềm hoặc chuyển dữ liệu sang máy tính khác. Lưu ý hãy đặt tên thư mục không có dấu để tránh các lỗi truy xuất file từ phần mềm.

Ứng dụng trong thiết kế hệ thống điện và MEP

Trong ngành kỹ thuật điện, thư viện hatch cad không chỉ dùng để trang trí bản vẽ kiến trúc. Chúng đóng vai trò nhận diện các khu vực chức năng và vật liệu kỹ thuật đặc thù.

Nhận diện hố ga và mương cáp điện

Khi vẽ mặt cắt mương cáp, các lớp cát đệm, gạch bảo vệ và đất hoàn trả cần được hatch đúng ký hiệu để kỹ sư hiện trường dễ dàng phân biệt. Sử dụng các mẫu hatch chuẩn từ Webdien giúp tránh nhầm lẫn giữa các lớp vật liệu dẫn đến sai sót khi thi công.

Phân vùng khu vực kỹ thuật phòng trạm biến áp

Các khu vực đặt máy biến áp, khu vực thảm cách điện hoặc các vùng nguy hiểm thường được quy định bằng các mẫu hatch sọc hoặc caro đặc biệt. Điều này giúp bản vẽ mặt bằng tổng thể trở nên trực quan, hỗ trợ tốt cho công tác an toàn lao động và vận hành sau này.

Các lưu ý kỹ thuật khi sử dụng lệnh Hatch

Một lỗi phổ biến khiến bản vẽ bị treo khi dùng thư viện hatch cad là tỷ lệ scale quá nhỏ hoặc diện tích hatch quá lớn. Nếu bạn thiết lập tỷ lệ scale là 0.001 cho một vùng rộng, AutoCAD sẽ phải tính toán hàng triệu đường kẻ, dẫn đến hiện tượng “Don’t Respond”.

“Luôn kiểm tra biến hệ thống HPOBJWARNING. Nếu giá trị vùng hatch vượt quá 10.000 đối tượng, phần mềm sẽ đưa ra cảnh báo để bạn điều chỉnh lại scale cho phù hợp.”

Ngoài ra, hãy luôn quản lý hatch trong các layer riêng biệt (ví dụ: L-HATCH). Điều này cho phép bạn ẩn/hiện hatch một cách linh hoạt, giúp quá trình làm việc với các đối tượng khác trên bản vẽ trở nên mượt mà hơn, đặc biệt là trong các file bản vẽ MEP phức tạp với hàng nghìn layer thiết bị.

Đóng góp & cập nhật thư viện

Chúng tôi luôn nỗ lực xây dựng cộng đồng kỹ thuật điện lớn mạnh tại Việt Nam. Nếu bạn sở hữu những mẫu hatch độc đáo hoặc các file family kỹ thuật hữu ích, đừng ngần ngại chia sẻ cùng Webdien.vn.

Câu hỏi thường gặp

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
