Thư viện CAD van ống thép và phụ kiện đường ống đầy đủ nhất 2026

Thư viện CAD van ống thép là bộ công cụ không thể thiếu đối với các kỹ sư cơ điện khi phải đối mặt với áp lực deadline trong các dự án thiết kế hệ thống đường ống phức tạp hiện nay.

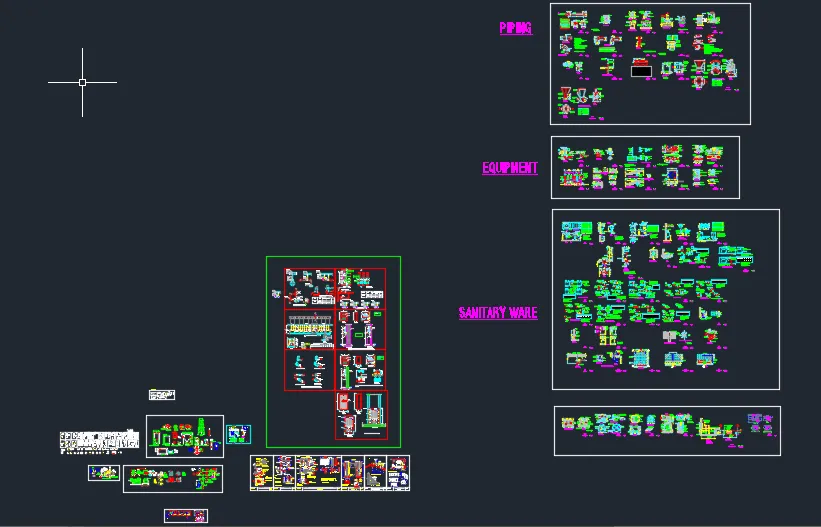

1. Tổng quan về bộ thư viện CAD van ống thép tại Webdien.vn

Trong quá trình thiết kế hệ thống HVAC, PCCC hay cấp thoát nước, việc tự ngồi vẽ lại từng chiếc van cửa hay khớp nối mềm sẽ tiêu tốn của bạn hàng giờ đồng hồ vô ích. Webdien.vn thấu hiểu khó khăn đó và đã tổng hợp bộ thư viện cad van ống thép chuyên sâu, giúp các kỹ sư tối ưu hóa quy trình làm việc. Bộ sưu tập này bao gồm đầy đủ các ký hiệu từ sơ đồ nguyên lý đến các block chi tiết phục vụ bản vẽ shopdrawing.

Các tệp tin được định dạng chủ yếu là .dwg và .dxf, tương thích với hầu hết các phiên bản AutoCAD hiện hành. Điểm đặc biệt của bộ thư viện này là sự chính xác về tỷ lệ (scale) theo các tiêu chuẩn quốc tế như ASME, DIN hoặc TCVN, giúp bản vẽ của bạn không chỉ đẹp mà còn đảm bảo tính kỹ thuật khi triển khai thi công thực tế tại công trường.

2. Danh sách chi tiết các Block CAD Piping & Fitting

Dưới đây là tổng hợp các tệp tin quan trọng nhất trong bộ thư viện mà chúng tôi đang cung cấp. Bạn có thể tra cứu nhanh các thông số để lựa chọn file phù hợp với nhu cầu của dự án hiện tại.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn tải và tích hợp vào bản vẽ AutoCAD

Việc sử dụng thư viện cad van ống thép rất đơn giản nếu bạn thực hiện đúng quy trình. Sau khi tải file từ Webdien.vn, bạn nên giải nén và lưu trữ vào một thư mục cố định trên ổ cứng, ví dụ “CAD_Library/Piping”. Điều này giúp bạn dễ dàng quản lý và truy xuất thông qua lệnh DesignCenter (phím tắt Ctrl+2) trong AutoCAD.

Khi chèn các block van vào bản vẽ, hãy lưu ý đến đơn vị (unit). Thông thường các file của chúng tôi được vẽ theo đơn vị mm. Nếu bản vẽ của bạn sử dụng đơn vị khác, hãy sử dụng lệnh Scale để điều chỉnh sao cho khớp với kích thước thực của đường ống. Ngoài ra, việc sử dụng các Dynamic Blocks trong bộ thư viện sẽ cho phép bạn thay đổi kích thước van (từ DN15 đến DN500) chỉ bằng một cú click chuột.

4. Ứng dụng thực tế trong thiết kế MEP và P&ID

Bộ thư viện này không chỉ dành cho việc vẽ cơ khí thuần túy mà còn có tính ứng dụng cực cao trong nhiều mảng khác nhau của ngành xây dựng và công nghiệp.

Dành cho kỹ sư thiết kế sơ đồ P&ID

Các ký hiệu van trong thư viện được chuẩn hóa giúp việc tạo sơ đồ công nghệ (Process and Instrumentation Diagram) trở nên chuyên nghiệp và dễ hiểu cho các bên liên quan. Bạn sẽ tìm thấy đầy đủ ký hiệu cho van điều khiển điện, van khí nén hay các thiết bị đo lường gắn trên ống.

Dành cho kỹ sư triển khai Shopdrawing

Với độ chi tiết cao về hình dáng hình học, các block thư viện cad van ống thép giúp việc bố trí thiết bị trong phòng máy bơm, trạm chiller hay các trục kỹ thuật trở nên chính xác, tránh việc va chạm (clash) giữa các hệ thống đường ống khi thi công thực tế.

5. Lưu ý về tiêu chuẩn kỹ thuật và kích thước lắp đặt

Kinh nghiệm thực tế cho thấy, lỗi phổ biến nhất của các kỹ sư trẻ là sử dụng block cad mà không kiểm tra lại khoảng cách lắp đặt. Một chiếc van cổng DN100 có chiều dài thân (Face-to-Face) khác nhau tùy theo tiêu chuẩn mặt bích (JIS 10K, ANSI 150 hay PN16). Do đó, chúng tôi khuyên bạn nên kiểm tra catalogue của nhà sản xuất trước khi chốt bản vẽ cuối cùng.

Thư viện của Webdien.vn tập trung vào các thông số phổ biến nhất tại thị trường Việt Nam. Tuy nhiên, đối với các loại van đặc chủng, bạn cần lưu ý đến không gian thao tác (vận hành tay quay) và khoảng hở để bảo trì định kỳ. Đừng chỉ quan tâm đến việc “vẽ cho đẹp”, hãy quan tâm đến việc “lắp được và dùng được”.

6. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
