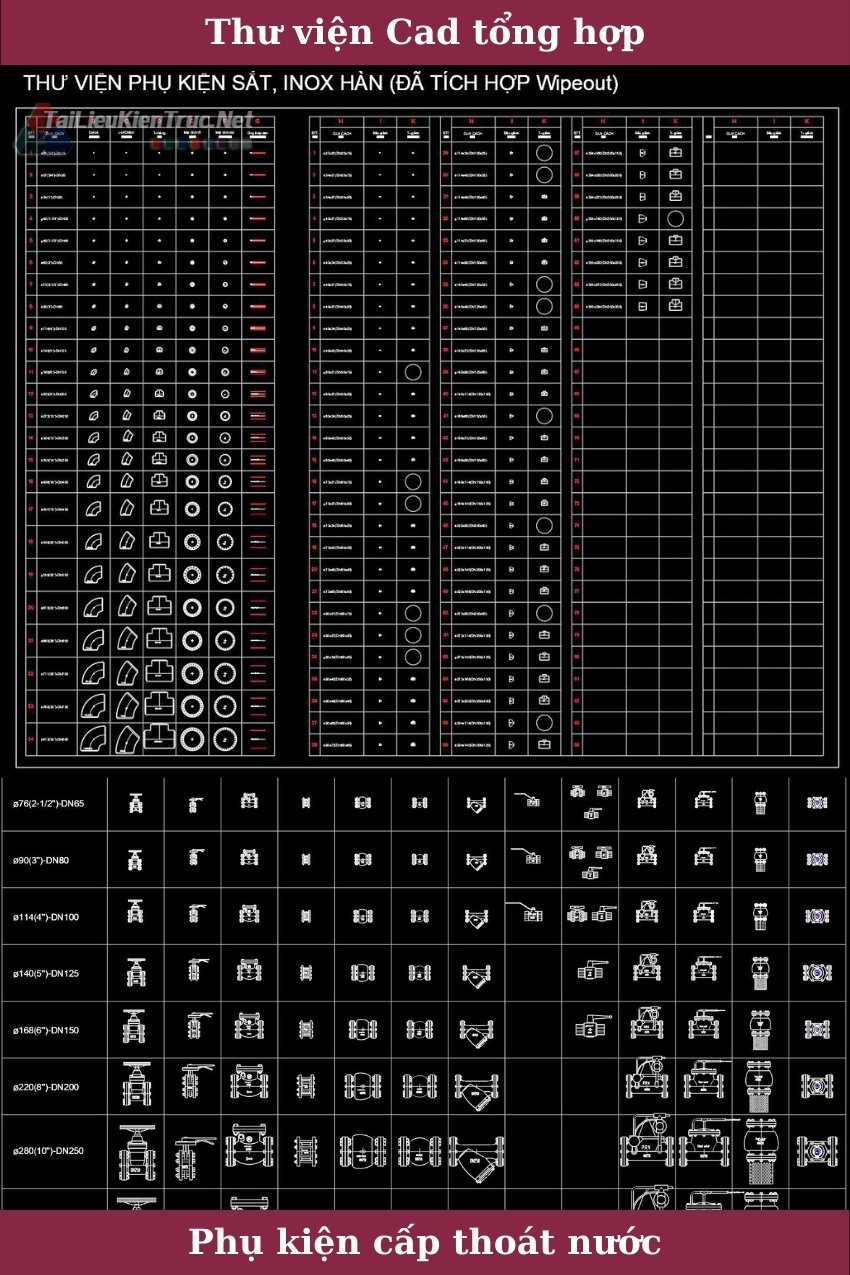

Thư Viện CAD Phụ Kiện Cấp Thoát Nước Đầy Đủ Và Chuẩn Kỹ Thuật

Thư viện cad phụ kiện cấp thoát nước là công cụ không thể thiếu giúp các kỹ sư MEP tiết kiệm hàng giờ đồng hồ thiết kế hệ thống đường ống phức tạp.

1. Tầm quan trọng của thư viện CAD phụ kiện cấp thoát nước

Trong các dự án thiết kế cơ điện hiện đại, việc vẽ tay từng phụ kiện như co, lơ, tê hay các loại van không chỉ gây mất thời gian mà còn dễ dẫn đến sai lệch về kích thước lắp đặt thực tế. Sử dụng một bộ thư viện cad phụ kiện cấp thoát nước chuẩn xác giúp bạn đảm bảo tính đồng bộ cho toàn bộ bản vẽ.

Hãy tưởng tượng bạn đang đối mặt với deadline bàn giao sơ đồ thoát nước cho một tòa nhà 20 tầng. Việc ngồi tra catalogue để vẽ từng phụ kiện PVC hay HDPE là điều bất khả thi. Các block CAD được xây dựng sẵn theo đúng tỷ lệ thực tế từ nhà sản xuất sẽ giúp bạn giải quyết bài toán này chỉ trong vài cú nhấp chuột, tăng độ chuyên nghiệp cho hồ sơ thiết kế.

2. Danh sách file phụ kiện cấp thoát nước DWG mới nhất

Dưới đây là tổng hợp các file thư viện cad phụ kiện cấp thoát nước được đội ngũ Webdien.vn kiểm duyệt kỹ lưỡng về mặt kỹ thuật, bao gồm đầy đủ các loại phụ kiện phổ biến trên thị trường hiện nay.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn tải và tích hợp vào bản vẽ AutoCAD

Việc sử dụng thư viện cad phụ kiện cấp thoát nước rất đơn giản nhưng đòi hỏi sự cẩn thận trong việc quản lý layer. Sau khi tải file từ Webdien.vn, bạn nên mở file thư viện song song với file dự án đang thực hiện.

Sử dụng lệnh Ctrl + C để copy các block cần thiết và Ctrl + V vào bản vẽ của mình. Tuy nhiên, một mẹo nhỏ cho các kỹ sư chuyên nghiệp là hãy dọn dẹp các layer thừa bằng lệnh PURGE trước khi tích hợp để tránh làm nặng bản vẽ. Đảm bảo rằng đơn vị (units) của hai bản vẽ đang đồng nhất là milimet (mm) để tránh sai sót về scale khi lắp đặt phụ kiện vào đường ống chính.

4. Ứng dụng thực tế trong các dự án cơ điện (MEP)

Tùy vào vai trò trong dự án mà bộ thư viện cad phụ kiện cấp thoát nước sẽ mang lại những giá trị khác nhau cho người dùng.

Đối với Kỹ sư tư vấn thiết kế

Các kỹ sư cần sự chính xác tuyệt đối về khoảng cách giữa các phụ kiện để tính toán độ dốc thoát nước. Việc sử dụng block chuẩn giúp việc thể hiện sơ đồ nguyên lý và mặt bằng bố trí đường ống trở nên minh bạch, dễ hiểu hơn đối với chủ đầu tư và nhà thầu.

Đối với Nhà thầu thi công

Nhà thầu sử dụng thư viện này để lập bản vẽ Shop Drawing. Độ chính xác của các loại Co, Tê trong bản vẽ sẽ quyết định đến việc đặt hàng vật tư chính xác, tránh lãng phí hoặc thiếu hụt phụ kiện khi ra thực tế công trường.

5. Tiêu chuẩn kỹ thuật và lưu ý khi sử dụng block CAD

Toàn bộ thư viện cad phụ kiện cấp thoát nước tại Webdien.vn được tham chiếu theo các tiêu chuẩn kỹ thuật phổ biến như TCVN và tiêu chuẩn quốc tế ISO. Điều này đảm bảo rằng khi bạn vẽ một cái Co 90 độ của ống phi 110, kích thước bao ngoài của nó hoàn toàn trùng khớp với sản phẩm của các hãng lớn như Tiền Phong hay Bình Minh.

“Chất lượng của một bản vẽ kỹ thuật không chỉ nằm ở tính thẩm mỹ mà còn ở độ chính xác của từng chi tiết nhỏ nhất. Một phụ kiện sai tỷ lệ có thể làm hỏng toàn bộ phương án lắp đặt thiết bị vệ sinh trong không gian hẹp.”

Chúng tôi khuyến khích người dùng kiểm tra lại phiên bản phần mềm AutoCAD đang sử dụng. Các file dwg của chúng tôi thường được lưu ở định dạng thấp để tương thích ngược, nhưng để hiển thị tốt nhất các thuộc tính động (Dynamic Blocks), bạn nên sử dụng phiên bản từ 2018 trở lên.

6. Câu hỏi thường gặp

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
