Thư Viện CAD Ống Gió Chuẩn Kỹ Thuật Cho Hệ Thống Thông Gió HVAC

Thư viện cad ống gió là công cụ không thể thiếu đối với bất kỳ kỹ sư MEP nào khi thiết kế hệ thống điều hòa thông gió. Bạn đã bao giờ rơi vào tình huống deadline sát nút nhưng vẫn phải loay hoay vẽ từng cái co, cút hay chuyển bậc ống gió chưa? Việc sở hữu một bộ block ống gió autocad chuẩn xác không chỉ giúp bạn đẩy nhanh tiến độ mà còn đảm bảo tính chuyên nghiệp cho hồ sơ thiết kế.

Tại sao kỹ sư HVAC cần một thư viện CAD ống gió đồng bộ?

Trong thiết kế hệ thống MEP, việc duy trì sự thống nhất về kích thước và ký hiệu là yếu tố then chốt. Theo kinh nghiệm thực tế của chúng tôi, việc sử dụng các thư viện cad ống gió được chuẩn hóa giúp giảm thiểu sai sót đáng kể khi triển khai bản vẽ shop drawing. Thay vì tự tạo các đường nét thủ công, các block động (Dynamic Blocks) cho phép bạn thay đổi kích thước ống nhanh chóng mà vẫn giữ nguyên tỷ lệ kỹ thuật. Điều này đặc biệt hữu ích trong các dự án lớn như trung tâm thương mại hay nhà máy công nghiệp, nơi số lượng phụ kiện ống gió có thể lên tới hàng ngàn đơn vị.

Webdien.vn đã tổng hợp bộ sưu tập này từ nhiều nguồn dự án thực tế, đảm bảo các chi tiết như co, lơi, gót giày hay các hộp box miệng gió đều tuân thủ các tiêu chuẩn lắp đặt phổ biến hiện nay. Việc sử dụng bộ thư viện này giúp bạn tập trung vào việc tính toán lưu lượng và áp suất thay vì lãng phí thời gian cho các công việc đồ họa lặp đi lặp lại.

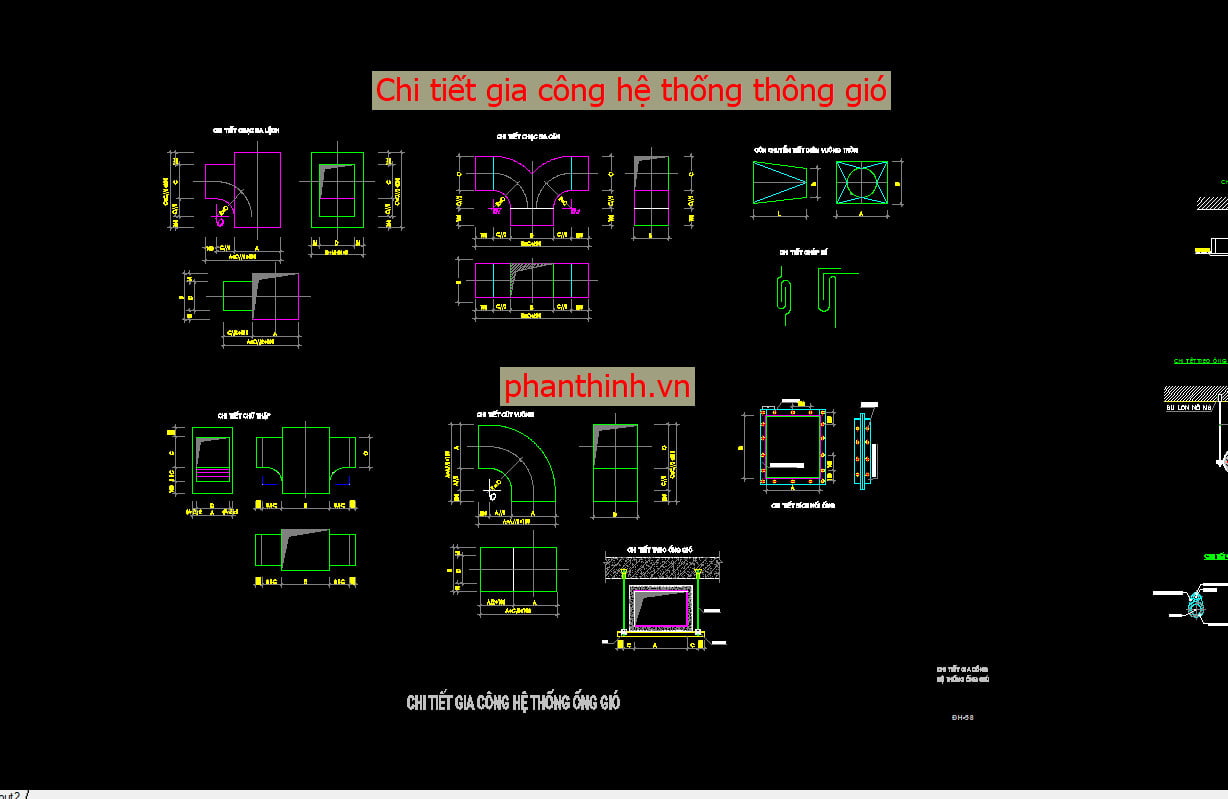

Danh sách các file CAD ống gió và phụ kiện chi tiết

Dưới đây là bảng tổng hợp các file thư viện cad ống gió hiện đang có sẵn trên hệ thống của Webdien.vn. Các file này được phân loại rõ ràng theo định dạng và mục đích sử dụng để bạn dễ dàng lựa chọn cho phù hợp với phần mềm mình đang dùng.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và ứng dụng thư viện CAD ống gió vào dự án

Để bắt đầu sử dụng bộ thư viện cad ống gió này, bạn chỉ cần thực hiện theo các bước đơn giản. Đầu tiên, hãy tải file về và giải nén. Chúng tôi khuyên bạn nên quản lý các block này thông qua Design Center (phím tắt Ctrl+2) hoặc Tool Palettes để có thể kéo thả trực tiếp vào bản vẽ đang làm việc mà không cần mở file nguồn liên tục.

Các bước tích hợp block vào AutoCAD

• Mở AutoCAD và gõ lệnh TP để mở Tool Palettes.
• Chuột phải vào thanh tiêu đề và tạo một Palette mới tên là “Ống gió Webdien”.
• Mở file thư viện cad ống gió vừa tải về, chọn các block cần thiết và kéo trực tiếp vào cửa sổ Tool Palettes.
• Bây giờ bạn có thể chèn bất kỳ phụ kiện nào chỉ bằng một cú nhấp chuột, đảm bảo tất cả đều nằm đúng layer “Ductwork” đã được thiết lập sẵn.

Tiêu chuẩn kỹ thuật khi thể hiện bản vẽ ống gió

Việc sử dụng thư viện cad ống gió không chỉ là vẽ cho đẹp, mà còn phải đúng tiêu chuẩn kỹ thuật. Tại Việt Nam, các bản vẽ hệ thống thông gió thường tuân thủ tiêu chuẩn TCVN hoặc SMACNA. Khi bạn sử dụng các block từ Webdien.vn, chúng tôi đã tích hợp sẵn các quy định về độ dày thành ống theo kích thước cạnh lớn nhất và các ký hiệu hướng dòng khí chuẩn quốc tế.

“Một bản vẽ kỹ thuật tốt không chỉ nằm ở kỹ năng AutoCAD mà nằm ở sự am hiểu về tiêu chuẩn lắp đặt thực tế. Hãy luôn kiểm tra không gian lắp đặt trước khi quyết định kích thước ống gió trên bản vẽ.”

Đóng góp và cập nhật thư viện cùng cộng đồng

Cộng đồng kỹ sư tại Webdien.vn luôn không ngừng phát triển và chia sẻ. Nếu bạn có những bộ thư viện cad ống gió tự thiết kế hoặc các chi tiết bản vẽ shop drawing tâm đắc, đừng ngần ngại chia sẻ với chúng tôi. Mọi đóng góp của bạn đều giúp cộng đồng kỹ sư Việt Nam ngày càng lớn mạnh và tiết kiệm được nhiều thời gian làm việc hơn.

Các câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
