Thư viện CAD ống GF+: Tổng hợp phụ kiện và đường ống chuẩn kỹ thuật

Thư viện cad ống gf+ là tài liệu không thể thiếu giúp các kỹ sư MEP giải quyết bài toán deadline gấp khi thiết kế hệ thống đường ống công nghiệp phức tạp.

1. Tổng quan về hệ thống ống và phụ kiện GF+ (Georg Fischer)

Trong lĩnh vực xử lý nước và hóa chất, thương hiệu Georg Fischer (GF+) đã khẳng định vị thế toàn cầu với các dòng ống nhựa chịu nhiệt, chịu hóa chất cao cấp. Việc sở hữu một bộ thư viện cad ống gf+ đầy đủ không chỉ giúp bản vẽ của bạn trở nên chuyên nghiệp hơn mà còn đảm bảo tính chính xác tuyệt đối về kích thước lắp đặt (face-to-face) của các loại van và phụ kiện đặc thù.

Theo kinh nghiệm thực tế tại các dự án nhà máy dược phẩm và bán dẫn, việc sử dụng sai thông số phụ kiện ống nhựa có thể dẫn đến sai lệch lớn khi thi công thực địa. Bộ thư viện này bao gồm đầy đủ các chủng loại từ ống PVC-U, ABS cho đến các dòng chuyên dụng như CPVC hay PVDF, giúp kỹ sư dễ dàng bóc tách khối lượng và trình phê duyệt vật tư nhanh chóng.

2. Danh sách file CAD phụ kiện ống GF+ chi tiết

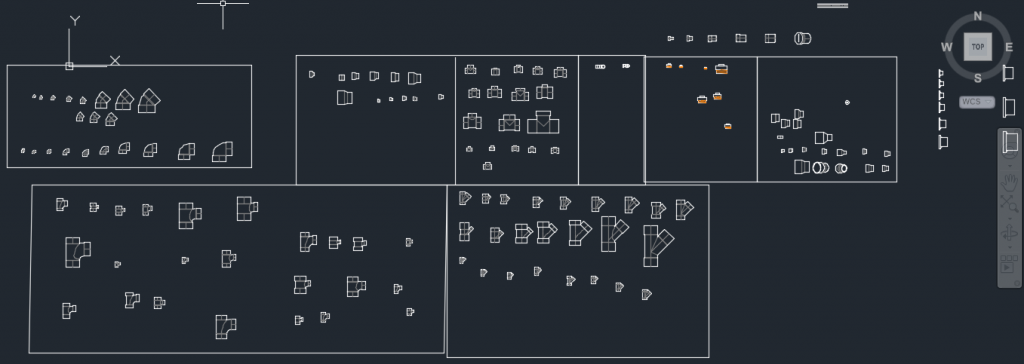

Dưới đây là bảng tổng hợp các block CAD được chúng tôi chọn lọc, chuẩn hóa theo tỷ lệ 1:1, hỗ trợ đầy đủ các hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh để phục vụ công tác triển khai bản vẽ Shop Drawing.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn tải và sử dụng Block CAD ống GF+ hiệu quả

Việc sử dụng thư viện cad ống gf+ không chỉ đơn thuần là thao tác copy-paste. Để bản vẽ đạt độ thẩm mỹ và kỹ thuật cao, bạn cần tuân thủ các bước sau:

• Kiểm tra đơn vị: Đảm bảo bản vẽ hiện hành và block thư viện cùng đơn vị (thường là mm). Sử dụng lệnh UN để kiểm tra.
• Quản lý Layer: Các phụ kiện GF+ nên được đặt trong layer riêng biệt như MEP_Pipe_GF để dễ dàng quản lý hiển thị và in ấn.
• Sử dụng Block thuộc tính: Đối với các loại van, hãy tận dụng các Dynamic Block để thay đổi kích thước DN15, DN25, DN50 nhanh chóng mà không cần tìm kiếm nhiều file.

Tại Webdien.vn, các file đã được làm sạch rác (Purge) và tối ưu dung lượng, giúp máy tính của bạn không bị giật lag khi xử lý các sơ đồ công nghệ lớn với hàng nghìn chi tiết.

4. Ứng dụng thực tế trong các dự án cơ điện (MEP)

Đối với hệ thống xử lý nước thải công nghiệp

Sử dụng ống GF+ kết hợp với các phụ kiện nhựa chịu hóa chất là ưu tiên hàng đầu. Bản vẽ CAD chi tiết giúp đơn vị thi công xác định chính xác vị trí các mối nối hàn nhiệt hoặc dán keo, tránh lãng phí vật tư đắt tiền.

Trong thiết kế hệ thống Chiller và điều hòa trung tâm

Dòng ống nhựa GF+ ABS với khả năng cách nhiệt tự nhiên và chống ăn mòn được ứng dụng rộng rãi. Thư viện CAD giúp mô phỏng không gian lắp đặt tại các khu vực chật hẹp như hộp kỹ thuật (gen kỹ thuật) một cách chuẩn xác nhất.

5. Tiêu chuẩn kỹ thuật và lưu ý khi lựa chọn vật liệu ống

Hệ thống Georg Fischer tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như ISO 15494 và DIN 8062. Khi áp dụng thư viện cad ống gf+ vào thiết kế tại Việt Nam, bạn cần lưu ý đến các tiêu chuẩn tương đương như TCVN để đảm bảo tính pháp lý cho hồ sơ thiết kế.

“Sự khác biệt giữa một bản vẽ thiết kế giỏi và một bản vẽ thiết kế tồi nằm ở sự tỉ mỉ trong từng block phụ kiện. Một bộ thư viện chuẩn là nền móng của một hệ thống vận hành bền bỉ.” – Kỹ sư trưởng tại Webdien.vn chia sẻ.

6. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
