Thư Viện CAD Office Nội Thất Văn Phòng Đầy Đủ Và Chuyên Nghiệp Nhất 2026

Thư viện cad office là công cụ không thể thiếu giúp các kỹ sư và kiến trúc sư hoàn thiện bản vẽ mặt bằng văn phòng nhanh chóng và chính xác. Việc sở hữu bộ block CAD nội thất văn phòng chuẩn giúp bạn tiết kiệm đến 70% thời gian triển khai hồ sơ thiết kế.

Tại sao bạn cần thư viện CAD nội thất văn phòng chuẩn cho dự án?

Hãy tưởng tượng bạn đang đối mặt với deadline cực gấp cho một sàn văn phòng rộng 500m2 nhưng lại phải loay hoay vẽ từng chiếc ghế xoay hay bàn họp. Việc thiếu đi một bộ thư viện CAD office đồng nhất không chỉ khiến bản vẽ trở nên rời rạc mà còn dễ dẫn đến sai sót về kích thước thực tế khi lắp đặt nội thất và thiết bị điện.

Tại Webdien.vn, chúng tôi hiểu rằng một bản vẽ chuyên nghiệp đòi hỏi các block phải có tỷ lệ 1:1, layer được phân tách rõ ràng và đặc biệt là sự tương thích giữa phần nội thất với các điểm chờ điện, ổ cắm âm sàn. Sử dụng bộ thư viện chuẩn giúp bạn đồng bộ hóa dữ liệu từ giai đoạn sơ phác đến khi xuất hồ sơ kỹ thuật thi công.

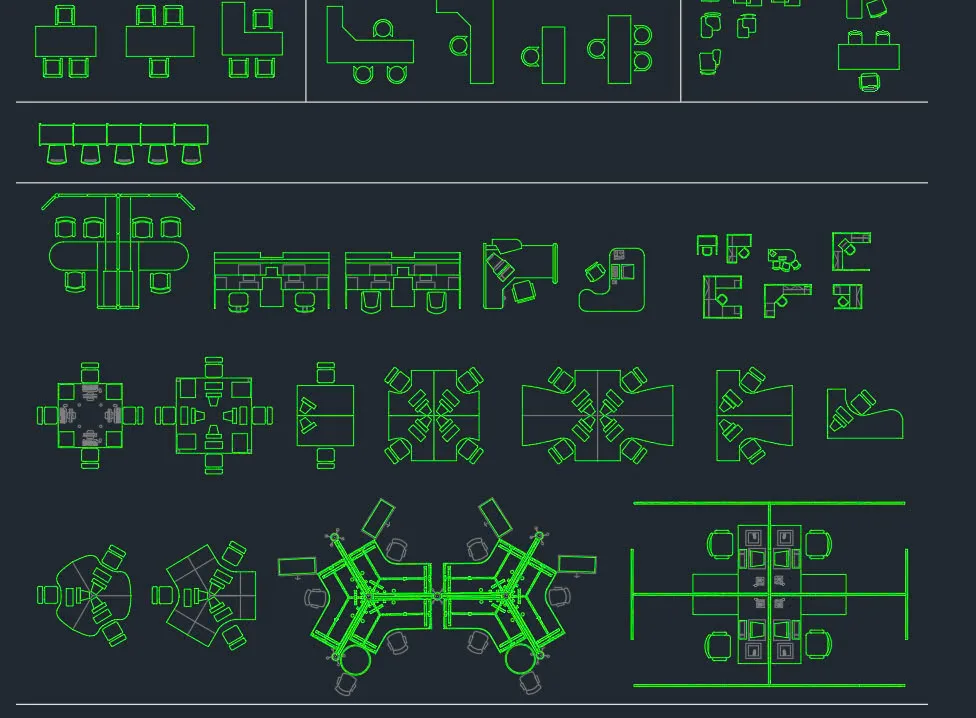

Danh sách file trong bộ thư viện CAD Office tại Webdien.vn

Dưới đây là bảng tổng hợp các hạng mục có trong bộ sưu tập mà chúng tôi đã tuyển chọn kỹ lưỡng, phù hợp với xu hướng văn phòng hiện đại năm 2026. Các file đều được định dạng .dwg tương thích tốt với hầu hết các phiên bản AutoCAD hiện nay.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và quản lý block CAD hiệu quả trong AutoCAD

Theo kinh nghiệm thực tế của các kỹ sư tại Webdien.vn, việc tải file về chỉ là bước đầu. Để tối ưu hóa quy trình thiết kế, bạn cần biết cách quản lý thư viện một cách khoa học. Sau khi tải bộ thư viện CAD nội thất, hãy thực hiện các bước sau để việc sử dụng trở nên trơn tru nhất.

Cách import block vào bản vẽ hiện hành

Bạn không nên mở trực tiếp file thư viện và copy-paste vì dễ gây loạn layer và “rác” bản vẽ. Thay vào đó, hãy sử dụng lệnh DesignCenter (Ctrl + 2) hoặc bảng Tool Palettes (Ctrl + 3). Cách làm này giúp bạn kéo thả trực tiếp các mẫu bàn ghế, thiết bị điện văn phòng vào mặt bằng mà vẫn giữ nguyên được hệ thống layer của bản vẽ gốc.

Quản lý Layer và Đơn vị bản vẽ

Một sai lầm phổ biến là quên kiểm tra đơn vị (Unit). Hãy đảm bảo bản vẽ của bạn và file thư viện cùng sử dụng đơn vị Millimeters. Ngoài ra, việc đặt các block nội thất vào một layer riêng (ví dụ: A-FURN-OFFICE) sẽ giúp ích rất nhiều khi bạn cần ẩn/hiện để triển khai bản vẽ mặt bằng chiếu sáng hay ổ cắm.

Ứng dụng thực tế trong thiết kế hệ thống điện và nội thất văn phòng

Trong các dự án thực tế như tòa nhà văn phòng tại TP.HCM hay các khu làm việc tại Hà Nội, việc kết hợp chặt chẽ giữa nội thất và hạ tầng MEP là bắt buộc. Bộ thư viện CAD office của chúng tôi được thiết kế để hỗ trợ tối đa cho việc này.

Sự kết hợp hoàn hảo với hệ thống điện (MEP)

Kỹ sư điện cần biết chính xác vị trí bàn làm việc để đặt ổ cắm và hạ tầng mạng. Với các block bàn có kích thước chuẩn, bạn có thể dễ dàng xác định vị trí đặt Floor Box (ổ cắm âm sàn) sao cho ngay dưới chân bàn, tránh tình trạng dây nhợ loằng ngoằng gây mất thẩm mỹ và mất an toàn lao động trong văn phòng chuyên nghiệp.

Tối ưu hóa không gian làm việc

Sử dụng các block vách ngăn và module bàn làm việc giúp kiến trúc sư tính toán được mật độ nhân sự tối ưu trên một sàn. Điều này cực kỳ quan trọng trong các dự án văn phòng coworking hoặc văn phòng chia sẻ, nơi mỗi m2 diện tích đều được tính toán để mang lại hiệu quả kinh tế cao nhất cho chủ đầu tư.

Lưu ý về tiêu chuẩn kỹ thuật và tính tương thích của file

Mặc dù bộ thư viện CAD office này rất đa dạng, nhưng bạn cần lưu ý một số điểm kỹ thuật để tránh lỗi khi in ấn hoặc xuất file cho đối tác. Các block trong thư viện thường được để ở Layer 0 với thuộc tính màu sắc và nét vẽ là ByBlock. Cách thiết lập này cho phép block tự động nhận màu sắc của layer mà bạn đặt nó vào, giúp quản lý nét in (CTB) dễ dàng hơn.

Ngoài ra, hãy cẩn thận với các block có chứa Attribute (thuộc tính chữ). Khi Scale block, phần chữ này có thể không thay đổi kích thước tương ứng nếu không được thiết lập đúng. Luôn kiểm tra lại tỷ lệ (Scale Factor) trước khi hoàn thiện bản vẽ mặt bằng để đảm bảo mọi thứ khớp với thực tế thi công.

Đóng góp và cập nhật thư viện từ cộng đồng Webdien.vn

Chúng tôi luôn mong muốn xây dựng một kho dữ liệu sống, nơi các kỹ sư có thể cùng nhau chia sẻ những mẫu thiết kế mới nhất. Nếu bạn có những block CAD đẹp hoặc các mẫu nội thất văn phòng hiện đại, đừng ngần ngại chia sẻ với chúng tôi.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
